• Premereildispositivodibloccaggiodisicurezzainferioreper
rilasciare la testina di taglio.
• Premerelatestinaditagliocompletamenteversoilbassoe
tagliare il bordo anteriore del pezzo.
• Spingereattentamentel’impugnaturaditaglioall’indietro
fino alla battuta e terminare il taglio.
• Aognipassaggiospingeresemprecompletamentelatestina
di taglio all’indietro. (Fig. 28)
• Unavoltaterminatoiltaglio,rilasciarel’interruttoreON/OFFe
attendere che la lama di taglio si sia fermata completamente.
• Attenderechelatestinaditaglioabbiaraggiuntolaposizione
superiore e che il paralama inferiore copra completamente
i denti della sega. Quando la testina di taglio è scattata in
posizione superiore, è possibile rilasciare l’impugnatura di taglio.
AVVERTENZA: Non tirare mai la testina di taglio e la lama rotante
verso di sé quando si esegue un taglio a scorrimento
radiale. La lama di taglio può rimbalzare verso l’alto sul pezzo
da lavorare e causare un forte contraccolpo della testina di taglio.
La testina di taglio deve sempre essere posizionata in alto
in conformità alla descrizione prima di eseguire un taglio a
scorrimento radiale. Se la testina di taglio si trova nella posizione
corretta sul pezzo da lavorare, può essere abbassata e spinta
all’indietro contro la battuta per eseguire il taglio.
TAGLI OBLIQUI (Fig. 29)
La tavola rotante della presente macchina può essere ruotata di 45°
a sinistra o a destra a partire dalla propria posizione normale (0°).
Sono previsti fermi di battuta a 45°, 30°, 22,5° e 15°, sia sul
lato destro che sul lato sinistro. I tagli obliqui possono essere
eseguiti con o senza utilizzo del sistema di slitte.
• Rilasciarel’impugnaturadiarrestodell’angoloobliquo
(Fig. 30) ruotandola in senso orario.
• Sollevarelalevadiarrestodelfermodibattuta.(Fig. 31)
• Ruotareiltavologirevoleall’angolazionedesiderata.Unascala
graduata di angolazione per il taglio obliquo è stampigliata come
ausilio per l’impostazione della piastra di base della macchina.
• Ruotarel’impugnaturadiarrestodell’angoloobliquoquando
viene raggiunta l’angolazione desiderata.
Nota: Si è rivelato utile ruotare l’impugnatura di arresto
dell’angolo obliquo anche se è stato selezionato un fermo di
battuta e viene utilizzata la leva di arresto per il fermo di battuta.

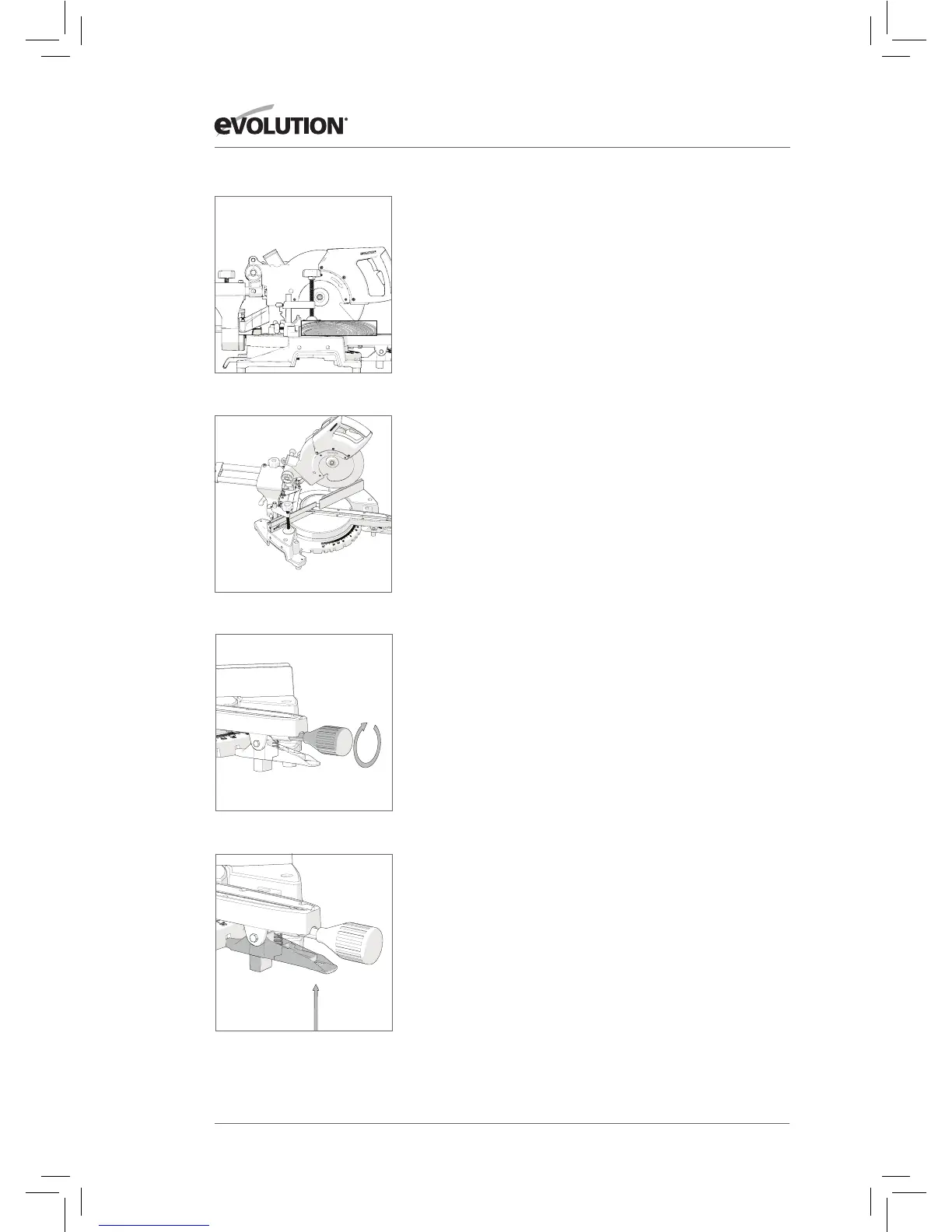

Fig. 28
Fig. 30
Fig. 29
Fig. 31
