MODANATURA
Sganciare la spina di modanatura:
• Estrarreleggermentelaspinaversol’esterno.
• Ruotarelaspinadi1/4digiro(fig. 35).
• Lasciarechelaspinasiportisullasuaposizioneinterna
(con impegno).
Inclinare la testa di taglio alla posizione di modanatura a 33,9°
e stringere la manopola di blocco della molatura.
Assicurare il corretto posizionamento per la modanatura sul
piano rotante prima di eseguire il taglio.
Una volta completate le operazioni di taglio, riportare la testa di
taglio alla posizione verticale e riportare la spina di modanatura
alla sua posizione esterna (senza impegno).
8.7
TAGLI COMBINATI
(Fig. 36)
Un taglio combinato è contemporaneamente un taglio obliquo
e un taglio angolare.
Se è necessario eseguire un taglio combinato, selezionare
le posizioni di taglio angolare e di taglio obliquo in base alle
suddette descrizioni.
È possibile eseguire un taglio combinato con utilizzo del
sistema di slitte. Prestare sempre attenzione che la lama di
taglio spostata non ostacoli la battuta della macchina o altri
componenti della macchina.
Impostare nuovamente la sezione sinistra della battuta,
se necessario.
TAGLIO DI MATERIALE CURVO (Fig. 37)
Prima di tagliare un pezzo da lavorare è necessario verificare se
è curvo. Se il pezzo è curvo, deve essere posizionato e tagliato
come illustrato nella figura.
Non posizionare scorrettamente il pezzo da lavorare né tagliarlo
senza il porta-pezzo attraverso la battuta.
(8.9) Eliminazione di materiale inceppato
• SpegnerelasegarilasciandoilpulsanteON/OFF.
• Attenderechelalamaditagliosisiafermatacompletamente.

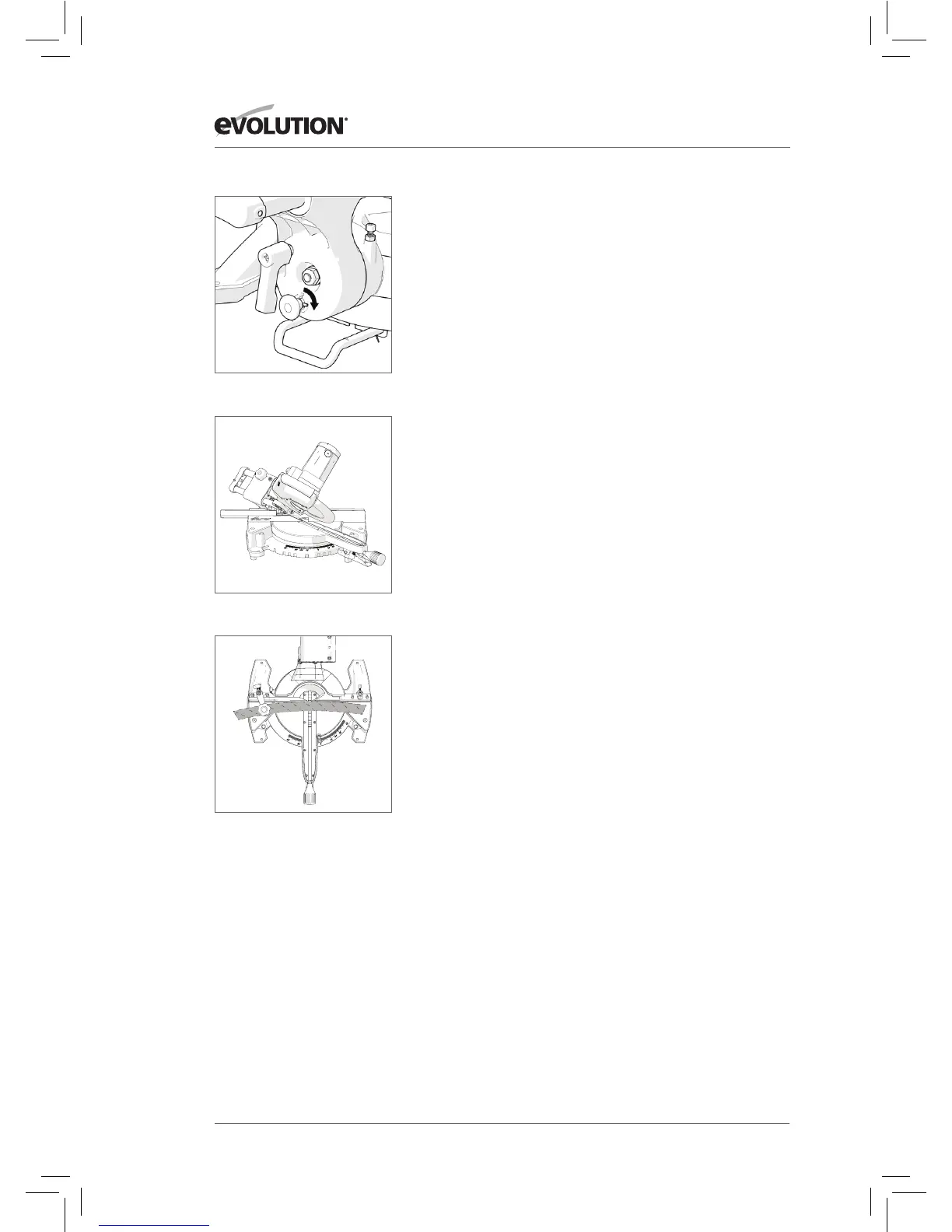

Fig. 35
Fig. 37
Fig. 36
156
