• Het montageblok van de laser kan nu opzij bewogen worden
om de laserstraal op de markeringen af te stemmen.
• Draai de twee schroeven opnieuw vast wanneer de
laserstraal zich op de juiste plaats bevindt.
• Herhaal procedure “A” om de uitlijning te controleren.
Opmerking: De hierboven beschreven aanpassingen en
uitlijning moet regelmatig gecontroleerd worden om de
nauwkeurigheid van de laser te verzekeren.
Opmerking: De volgende WAARSCHUWINGSLABELS kunnen op
deze machine gevonden worden:
LASERSTRALING
STAAR NIET RECHTSTREEKS IN DE STRAAL
KLASSE 2 LASERPRODUCT
LASER AANPASSING
NOORDAMERIKAANSE PLUG MODELLEN
WAARSCHUWING: Tijdens deze procedure mag de motor in
geen geval worden gestart.
De lasermodule wordt vastgehouden in een ‘montageblok’.
Het ‘montageblok’ zelf bevindt zich in de machine op twee (2)
geveerde inbusbouten.
Door de kruiskopschroef (Afb. 8a) iets los te draaien, kan
de lasermodule in het ‘montageblok’ iets worden gedraaid.
Hierdoor kan de operator zeker stellen dat de geprojecteerde
laserlijn verticaal wordt geplaatst.
De twee (2) inbusbouten (Afb. 8b) dienen als paar bekeken
en ingesteld te worden. Zij maken het mogelijk dat de
geprojecteerde laserlijn exact wordt uitgelijnd met de baan van
het blad wanneer het de machinetafel inkomt.
Controleren van de laseruitlijning:
• Plaatsdekartonnenlaserpasmal(meegeleverd)opde
draaitafel (Afb. 8c).
• Brengdesnijkopomlaagenvolgdebaanvanhetbladover
de kartonnen pasmal door de snijkop vooruit en achteruit
te schuiven.
• Plaatshetkartonzodanigdatde‘baanvanhetblad’zoals
gemarkeerd op de pasmal exact overeenkomt met de
werkelijke baan van het blad.
• Zetdekartonnenpasmalopzijnplaatsvastmetbehulpvan
afdektape of iets dergelijks.
185
www.evolutionpowertools.com
NL

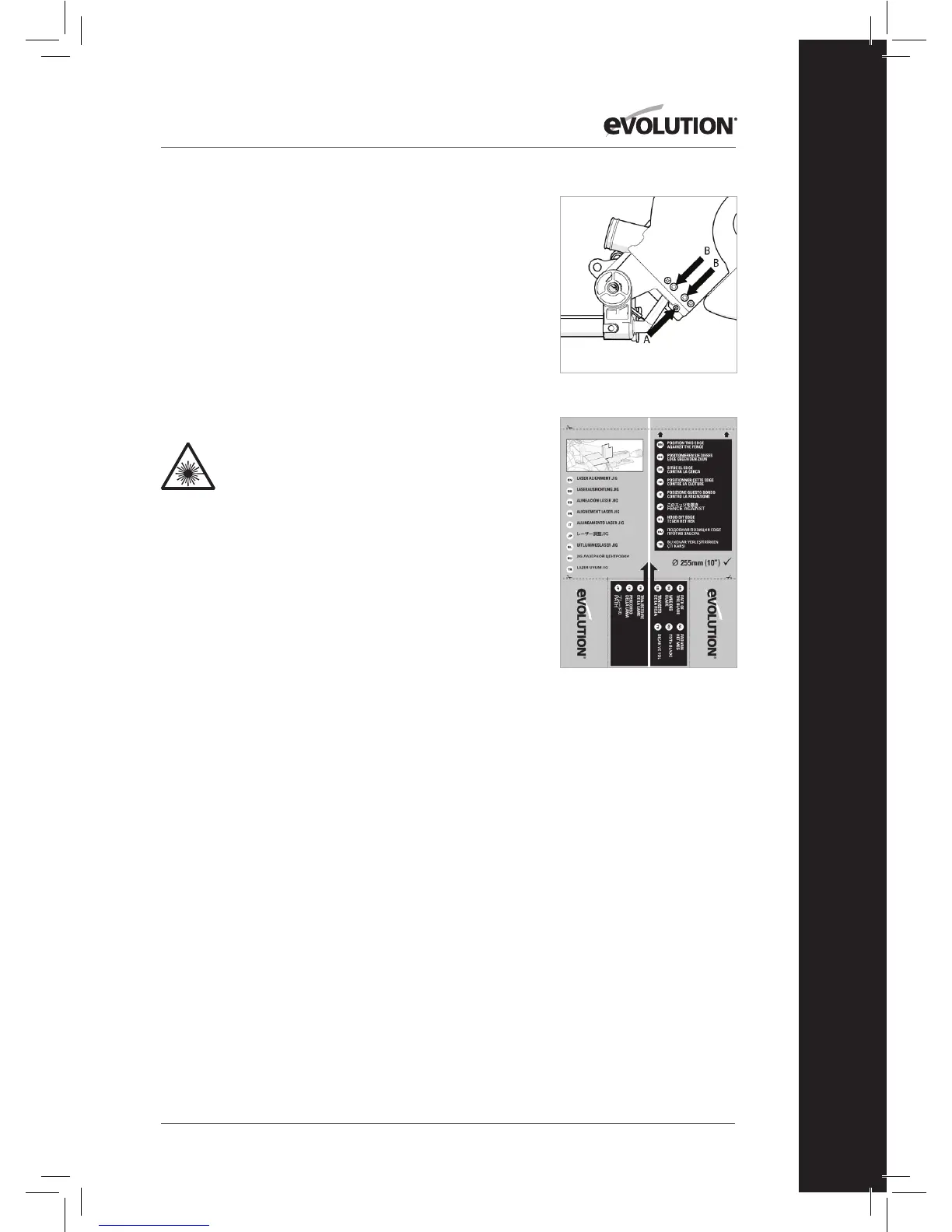

Afb. 8a + 8b
Afb. 8c
