Evolution Fury 3-XL User Manual

INSTALLEREN of VERWIJDEREN van een BLAD
WAARSCHUWING: Voer deze operatie alleen uit terwijl de
machine is losgekoppeld van de netstroomvoorziening.
WAARSCHUWING: Gebruik alleen oorspronkelijke Evolution-
bladen of de specifiek door Evolution Power Tools aanbevolen
bladen die voor deze machine zijn ontworpen.
Controleer of het maximale toerental van het blad hoger is dan
het toerental van de motor.
N.B.: De operator dient te overwegen of het raadzaam is bij het
hanteren van het blad tijdens installatie of het vervangen van
het blad beschermende handschoenen te dragen.
• Controleerofdezaagkopinzijnhoogstestandstaat.
• Drukopdevergrendelingsstartervandeonderste
bladbescherming (Afb. 38a) en draai de onderste
bladbescherming (Afb. 38b) omhoog en in de bovenste
bladbescherming. (Afb. 38c).
• Drukopdezwartevergrendelingsknopvandedoornomde
doorn te vergrendelen. (Afb. 39)
• Maakdedoornschroeflosmetbehulpvandemeegeleverde
zeskantsleutel en verwijder de sluitring en buitenste
bladflens en het blad van de doorn. (Afb. 40)
N.B.: De doornschroef is linksgangig. Draai naar rechts om los te
draaien. Draai naar links om vast te draaien
• Controleerofhetbladendebladflenzenschoonenvrijvan
verontreiniging zijn.
• Debinnenstebladflensdientopzijnplaatsteblijven,maarals
hij voor reiniging wordt verwijderd moet hij op dezelfde manier
worden teruggezet als hij van de machine werd verwijderd.
• Installeerhetnieuweblad.Controleerofderotatiepijlop
het blad overeenkomt met de rotatiepijl naar rechts op de
bovenste beschermkap.
N.B.: Aan de voorkant van de zaag moeten de bladtanden altijd
omlaag gericht zijn.
• Installeerdebuitenstebladflens,
sluitring en doornschroef opnieuw.
• Vergrendeldedoornendraaidedoornschroefmetmatige
kracht vast, maar draai hem niet te vast.
• Zorgervoorafgaandaanbedieningvoordatdezeskantsleutel
is verwijderd en de doornvergrendeling is vrijgezet.
• Controleer,alvorensdemachinetegebruiken,ofde
bladbeschermingen volledig functioneel zijn.

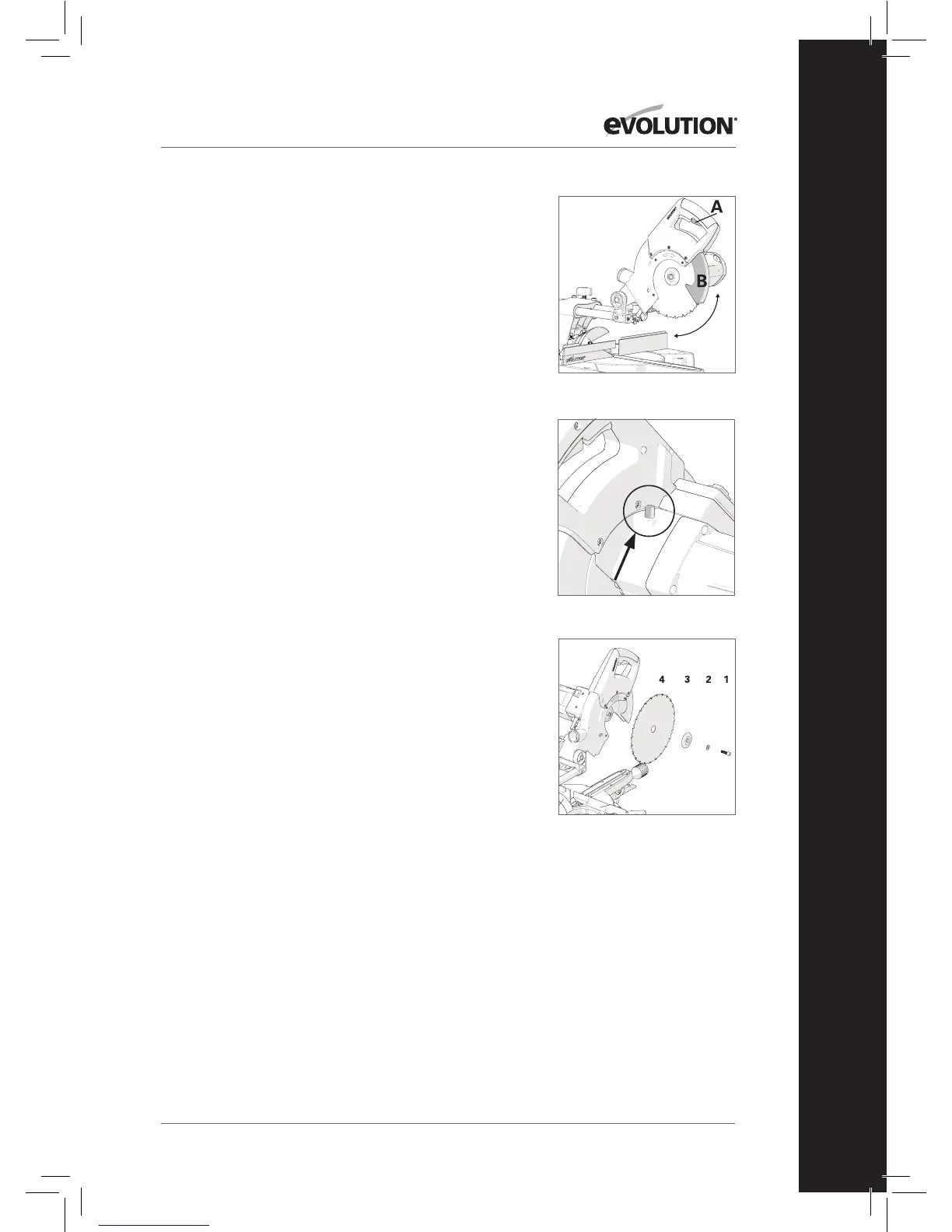

Afb. 38
