• Ensure that the machines arbor and the blade flanges
are clean and free from any dust or debris.
• Ensure that the direction of rotation marked on the
blade matches the direction of rotation marked on the
machines guard.
• Install blade flange (a) on the inner side of the blade.
(Fig. 1)
• Install the blade with reference to the direction of
rotation arrows.
• Install the outer blade flange (b) and washer (c) then
insert the arbor bolt (c) into the machines arbor. (Fig. 1)

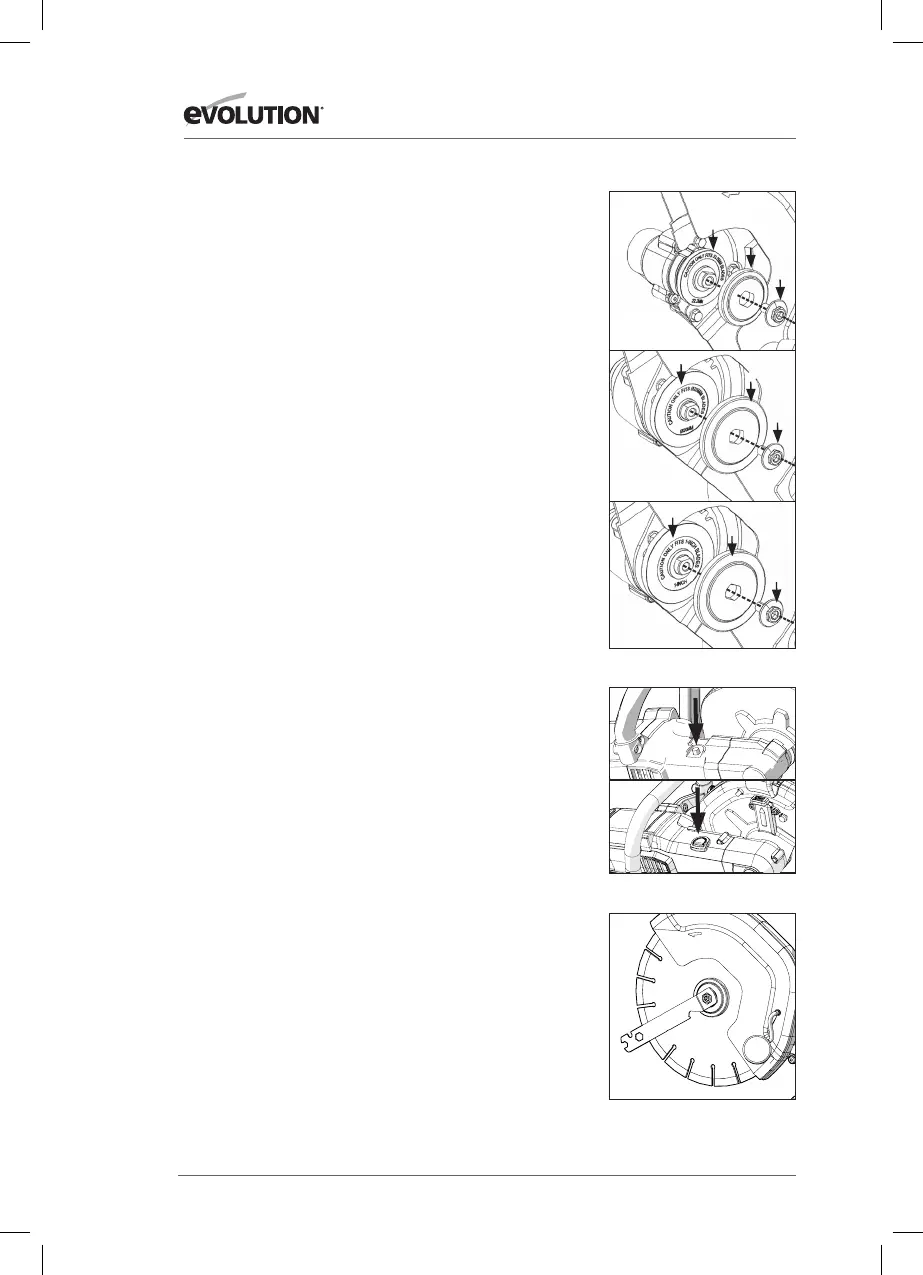

FIG. 1
FIG. 2
INSTALACIÓN DE UNA HOJA DE CORTE.
(Hojas con orificios de Ø20mm Ø22,2mm y Ø25,4mm)
ADVERTENCIA: Desconecte siempre la máquina del suministro
eléctrico antes de intentar instalar o retirar una hoja.
• Compruebe que el eje de la máquina y los bordes de la hoja
están limpios y libres de polvo o residuos.
• Compruebe que la dirección de rotación marcada en la
hoja coincide con la dirección de rotación marcada en la
protección de la máquina.
• Instale el borde de la hoja (a) en el lado interior de la hoja.
(Fig. 1)
• Instale la hoja tomando como referencia la dirección de
rotación de las flechas.
• Instale el borde exterior de la hoja (b) e introduzca el
perno del eje (c) en el eje de la máquina, para la máquina
correspondiente. (Fig. 1)
Todas las máquinas:
• Presione el bloqueo del eje para bloquear el eje de la
máquina. (Fig. 2)
• Apriete el perno del eje con la multiherramienta incluida.
(Fig. 3)
• Suelte el bloqueo del eje.
• Gire la hoja a mano con cuidado y compruebe que está
segura, está colocada correctamente en los bordes de la hoja
y gira libremente.
RETIRAR DE UNA HOJA DE CORTE
(Todas las máquinas de Evolution)
• Presione el bloqueo del eje para bloquear el eje de la
máquina.
• Suelte y retire el perno del eje con la
multiherramienta incluida.
• Retire la arandela exterior y el borde de la hoja.
• Retire la hoja.
• En caso necesario, retire el borde interior de la hoja para
revisarlo y/o limpiarlo.
R230/255
R300/300+
R230/255
REINO UNIDO/
UE/EE.UU./AUS
Ø22.2MM/ Ø7/8”
R300 REINO
UNIDO/UE/AUS
Ø22.2/20MM
R300
EE.UU.
Ø1”
a
c
b
a
c
b
a
c
b
FIG. 3
