• Ensure that the machines arbor and the blade flanges
are clean and free from any dust or debris.
• Ensure that the direction of rotation marked on the
blade matches the direction of rotation marked on the
machines guard.

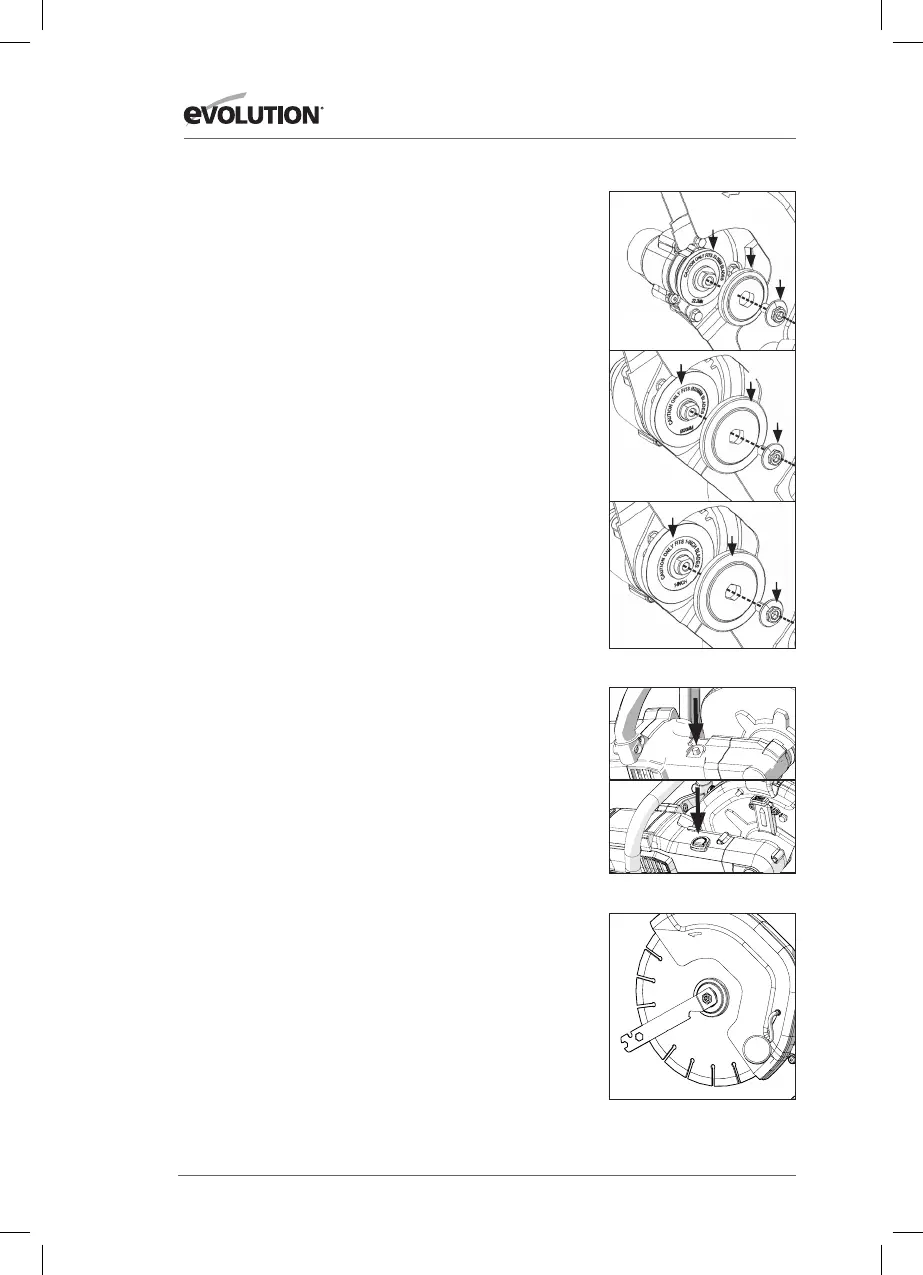

• Install blade flange (a) on the inner side of the blade.
(Fig. 1)
• Install the blade with reference to the direction of
rotation arrows.
• Install the outer blade flange (b) and washer (c) then
insert the arbor bolt (c) into the machines arbor. (Fig. 1)
FIG. 1
FIG. 2
INSTALLATION D’UNE LAME DE COUPE.
(Alésage de lame de Ø20mm Ø22,2mm et Ø25,4mm)
AVERTISSEMENT: Débranchez toujours la machine de la
source d’alimentation avant d’installer ou de retirer une lame.
• Assurez-vous que l’arbre de la machine et les flasques des
lames sont propres et exempts de poussière ou de débris.
• Assurez-vous que la direction des flèches de rotation
imprimées sur la lame correspond au sens de rotation des
flèches qui se trouvent sur la protection de la machine.
• Installez la flasque de lame (a) sur le côté intérieur de la
lame. (Fig. 1)
• Installez la lame en vous référant aux flèches de sens de
rotation.
• Installez la flasque de lame extérieure (b) et insérez le
boulon de l’arbre (c) dans l’arbre de la machine, pour votre
machine appropriée. (Fig. 1)
Pour toutes les machines:
• Appuyez sur le bouton de blocage de l’arbre pour verrouiller
l’arbre des machines. (Fig. 2)
• Serrez le boulon de l’arbre à l’aide de l’outil polyvalent fourni.
(Fig. 3)
• Relâchez le bouton de blocage de l’arbre.
• Faites tourner soigneusement la lame à la main et vérifiez
qu’elle est bien fixée, correctement positionnée sur les
flasques de lame et qu’elle tourne librement.
RETRAIT D’UNE LAME DE COUPE
(Pour toutes les machines Evolution)
• Appuyez sur le bouton de blocage de l’arbre pour verrouiller
l’arbre des machines.
• Desserrez et retirez le boulon de l’arbre à l’aide de l’outil
polyvalent fourni.
• Retirez la rondelle extérieure et la flasque de lame.
• Retirez la lame.
• Si nécessaire, retirez la flasque intérieure de la lame pour
l’inspecter et/ou la nettoyer.
R230/255
R300/300+
R230/255
RU/EU/USA/AUS
Ø22.2MM/ Ø7/8”
R300
RU/EU/AUS
Ø22.2/20MM
R300
USA
Ø1”
a
c
b
a
c
b
a
c
b
FIG. 3
