Carga de OSNR
La relación señal/ruido ópticos (OSNR) es un indicador de la cantidad de ruido
presente en una señal de transmisión determinada.
El FVA-600 se usa para ajustar la potencia relativa de la señal que transporta los
datos (desde Tx) y el ruido ASE (de emisión espontánea amplificada) (desde FLS),
al mismo tiempo que se supervisa esa proporción en el OSA hasta que se obtiene
una tasa de errores objetivo en el receptor.
ROADM
Puede usar el FVA-600 para ayudarle en las comprobaciones de ROADM a través
del ajuste y control del nivel de potencia de la señal de potencia entrante enviada
desde una fuente láser ajustable hasta el ROADM o el sistema en comprobación.

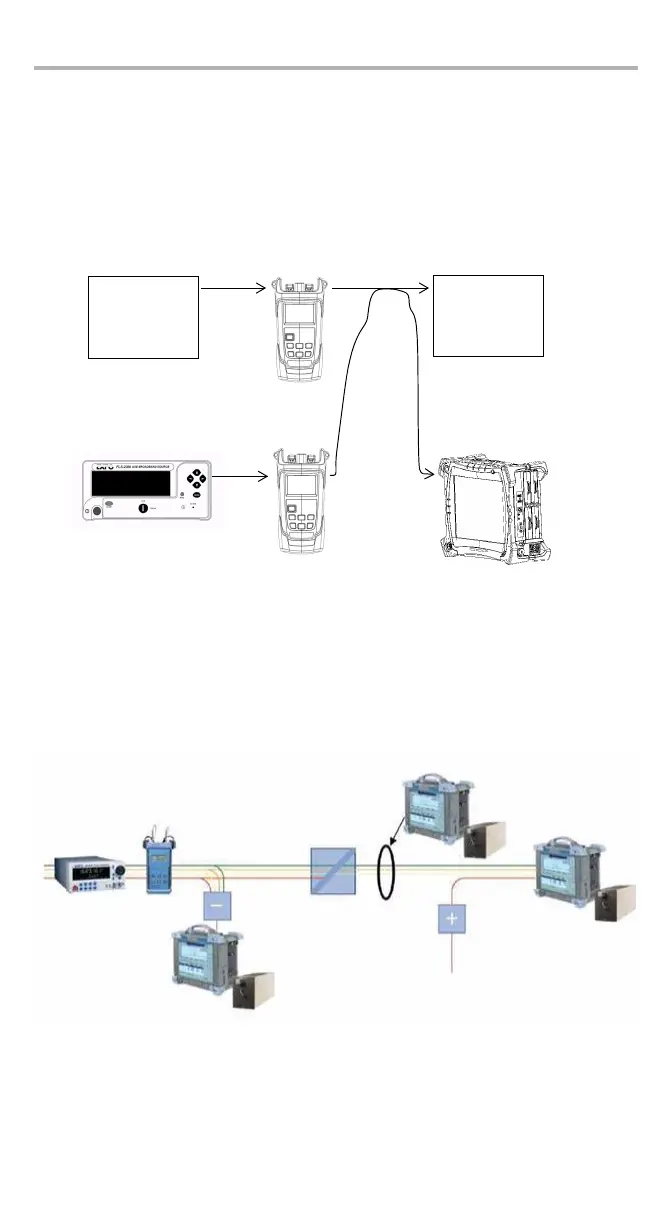

TX
FVA-600
RX
FVA-600
FTB-500
OSA
FLS-2.300B
Fuente de ASE
Láser ajustable
FLS-2600B
FVA-600
Filtro de
extracción
OSA: pérdida de
inserción y
aislamiento
Pérdida baja a
través de ruta
Bloqueador
OSA: Medición del
aislamiento y la
diafonía
Filtro de
INSERCIÓN
OSA: uniformidad
de potencia y
supervisión a
largo plazo
