EXFO FVA-600 - Carga OSNR; Roadm

Configurações de teste convencionais 30
Carga OSNR

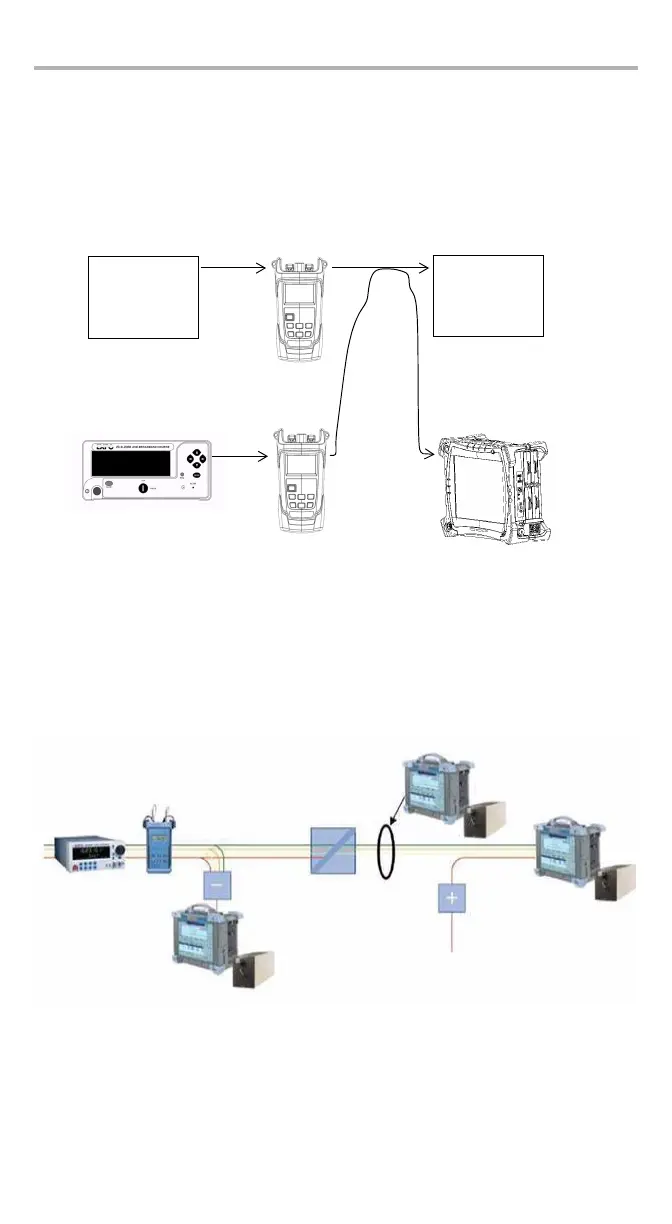

A razão óptica sinal/ruído (Optical Signal to Noise Ratio - OSNR) é uma indicação da
quantidade de ruido presente num determinado sinal de transmissão.
O FVA-600 é utilizado para ajustar a potência relativa dos dados que transportam o
sinal (do Tx) e do ruído ASE (do FLS), enquanto se monitoriza o rácio do OSA até
ser atingida uma determinada taxa de erro no receptor.
ROADM
Pode utilizar o FVA-600 para o auxiliar no teste ROADM; ajustando e controlando o
nível de potência do sinal de entrada de potência proveniente de uma fonte laser
sintonizável enviada para o ROADM ou o sistema a ser testado.
TX
FVA-600
RX
FVA-600
FTB-500
OSA
FLS-2300B
Fonte ASE
FLS-2.600B
Laser
sintonizável
FVA-600
Filtro de
perda
OSA: Perda de
inserção e isolamento
Pequena perda
no caminho
Dispositivo
de bloqueio
OSA: Medição do
isolamento e da
diafonia
Filtro
ADD
(adição)
OSA:
Uniformidade
de potência e
monitorização
alongo prazo
