操作 FVA-600 可变衰减器 10

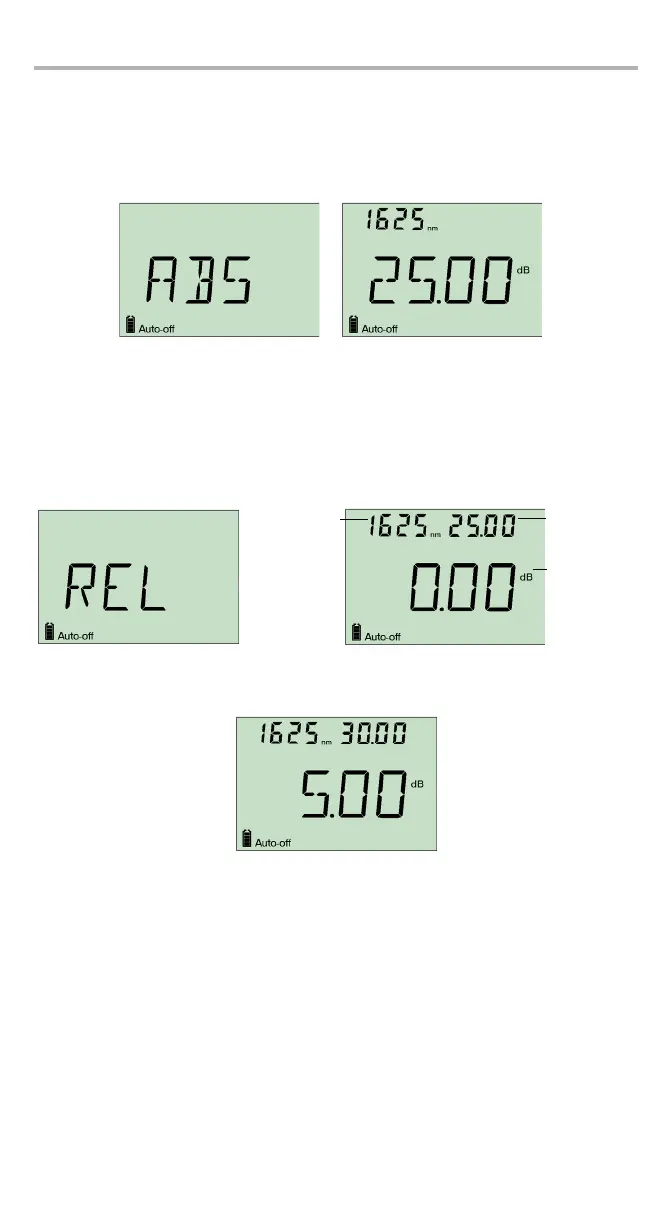

使用绝对值模式
绝对值模式显示当前波长和衰减量设置。
注意： 衰减量为输入端口和输出端口间 （包括连接器）的实际插入损耗。
使用相对值模式
相对值模式显示当前波长、总衰减量和相对衰减量。使用相对值模式前需要设置参考
值。
注意： 使用为当前波长保存的那个参考值。
如果调节衰减量， FVA-600 引入的总衰减量显示在右上角，相对于选定参考值的相对
损耗 （或增益）以 dB 为单位显示。
当前波长 衰减量
相对衰减量
损耗 / 增益
