CFI EXTEL O’PLUS - 10/2015 - V1
ES3

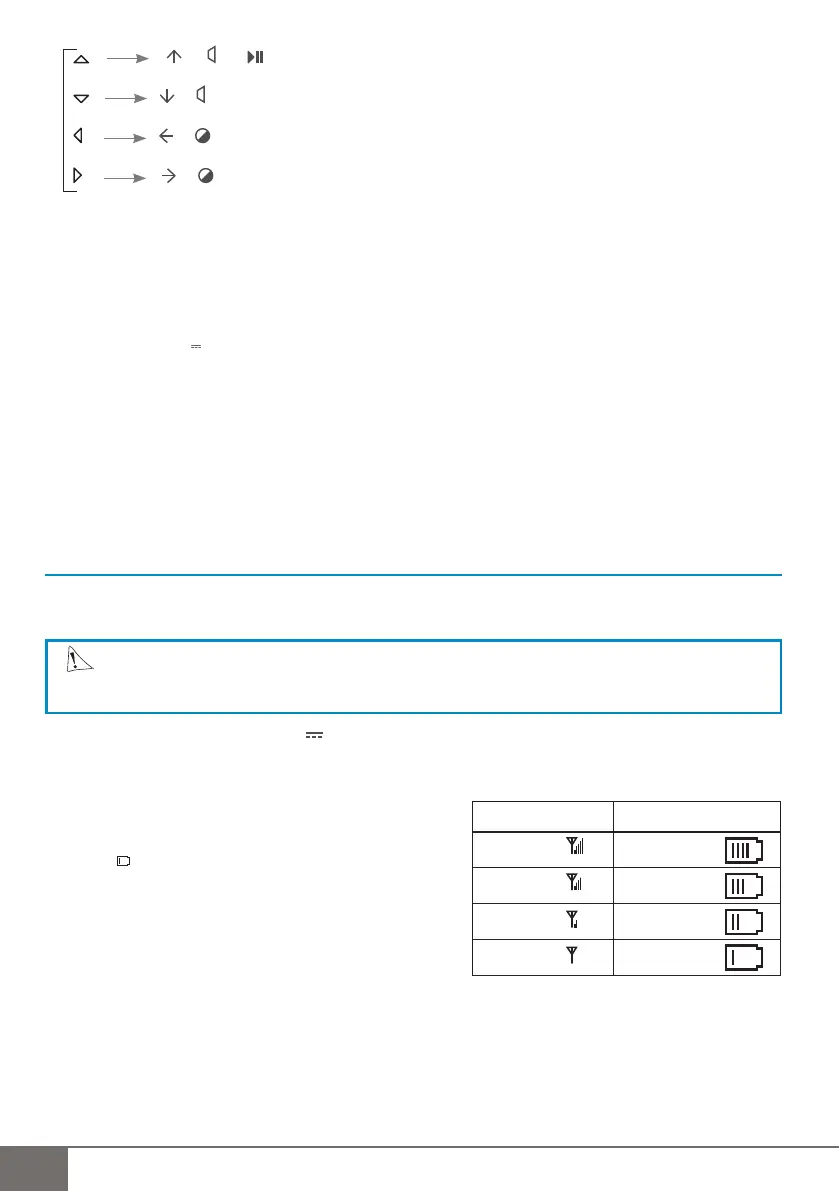

5 -
/
+
/
/
-
/
+
/
-
> Permite navegar por el interior del menú, ajustar el volumen sonoro, así como la luminosidad y pasar del
modo lectura al modo pausa
6 - OK
7 - Indicador luminoso: OFF(apagado/en carga (rojo)/ON(verde)
8 - On/Off
9 - Emplazamiento de la tarjeta Micro SD
10 - Salida Vídeo/Audio
11 - Alimentación 12 V
Descripción de los pictogramas (Fig. F)
1 - N° Cámara elegida (Cam) 7 - Tarjeta (Micro SD) insertada
2 - Registro en curso 8 - Detección de movimiento activado
3 - Nivel de la señal 9 - Formato vídeo
4 - Modo de visualización elegido (Screen) 10 - Registro en bucle (cuando la tarjeta está llena, los 1
ers
5 - Nivel sonoro archivos registrados están borrados)
6 - Nivel de carga batería 11 - Fecha y hora
4. INSTALACIÓN
a. Carga de la batería
ATENCIÓN
Cuando el monitor se enchufa por primera vez, la batería debe haberse recargado durante 8 horas.
1. Conecte el cordón del adaptador 12V a la fi cha «alimentación» del monitor (fi g C - n°2)
2. Conecte el adaptador a una toma de corriente y déjelo enchufado unas 8h para cargar la batería.
(el indicador luminoso se enciende en rojo y pasa a verde cuando la batería está cargada) (fi g B - n°7).
3. Utilización sin adaptador: batería de litio con 3 horas de autonomía
• Visualización del estado de carga de la batería
Cuando la batería está a punto de descargarse,
el símbolo se visualiza en la pantalla del monitor.
Si el monitor no se ha recargado, se apaga automáticamente
hasta que se enchufe de nuevo en una toma sector.
b. Instalación del monitor (fi g.C)
Elija un emplazamiento alejado de los muros de hormigón armado, espejos, baldas de metal, etc... Aleje el monitor
de todos los aparatos que crean interferencias eléctricas fuertes. Cualquier entorno eléctrico fuerte puede causar
interferencias y perturbar la utilización (WIFI en particular).
1. Introducir una tarjeta Micro SD en el lector de tarjeta (fi g C - n°1) (1Go minimum - 32Go maximum)
2. Desplegar el pie al dorso del monitor y colocarlo sobre una superfi cie plana.
3. Conectar la alimentación al sector (fi g C - nº2) (o utilizar el monitor con batería una vez que la batería esté
recargada)
4. Desplegar la antena (fi g B - 12)
Estado de la señal Estado de carga de la
batería
Señal perfecta Batería llena
3h
de autonomía
Señal correcta Batería
sufi ciente
Señal baja Batería
baja
Ninguna señal Batería
vacía
