Extel JLT-808R - Description des Pictogrammes; 4 Installation; Chargement de la Batterie; Installation du Moniteur

CFI EXTEL O'PLUS - 10/2015 - V1
F3
5 -
/
+
/
/
-
/
+
/
-

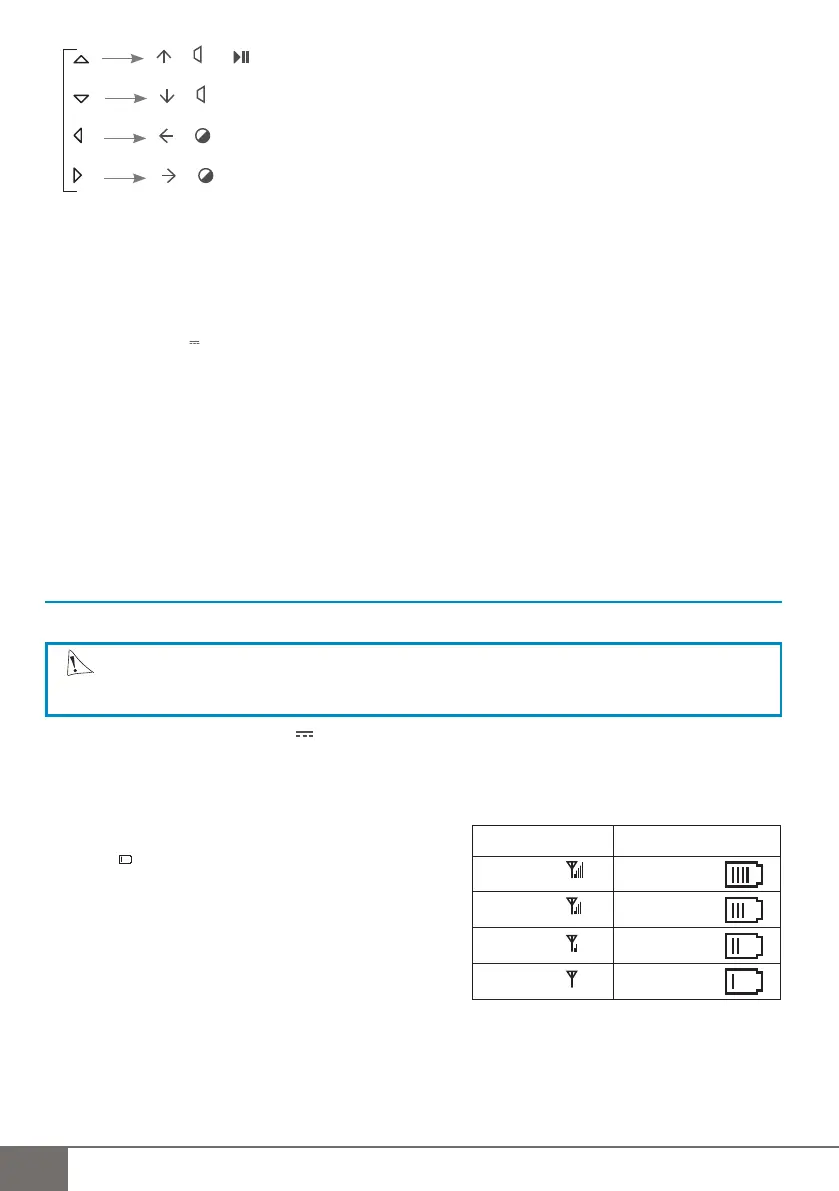

> Permet de naviguer à l’intérieur du menu, de régler le volume sonore ainsi que la luminosité et de passer du
mode lecture au mode pause
6 - OK
7 - Voyant lumineux : OFF(éteint)/en charge (rouge)/ON(vert)
8 - On/Off
9 - Emplacement de la carte Micro SD
10 - Sortie Vidéo / Audio
11 - Alimentation 12 V
Description des pictogrammes (Fig. F)
1 - N° Caméra choisie (Cam) 7 - Carte (Micro SD) insérée
2 - Enregistrement en cours 8 - Détection de mouvement activé
3 - Niveau du signal 9 - Format vidéo
4 - Mode d’affi chage choisi (Screen) 10 - Enregistrement en boucle (lorsque la carte est pleine, les1
ers
5 - Niveau sonore fi chiers enregistrés sont effacés)
6 - Niveau de charge batterie 11 - Date et heure
4. INSTALLATION
a. Chargement de la batterie
ATTENTION
Lorsque le moniteur est branché pour la première fois, la batterie doit être rechargée durant 8 heures.
1. Reliez le cordon de l’adaptateur 12V dans la fi che « alimentation » du moniteur (fi g C - n°2)
2. Branchez l’adaptateur dans une prise de courant et laissez brancher environ 8h pour charger la batterie.
(le voyant s’allume en rouge et devient vert lorsque la batterie est chargée) (fi g B - n°7).
3.Utilisation sans adaptateur : batterie lithium d’autonomie de 3heures
• Affi chage de l’état de charge de la batterie
Lorsque la batterie est sur le point d’être déchargée,
le symbole s’affi che sur l’écran du moniteur.
Si le moniteur n’est pas rechargé, il s’éteint automatiquement
jusqu’à ce qu’il soit de nouveau branché sur une prise secteur.
b. Installation du moniteur (fi g.C)
Choisissez un emplacement éloigné des murs en béton armé, miroirs, étagères en métal, etc... Éloignez le moniteur
de tous les appareils créant des interférences électriques fortes. N’importe quel environnement électrique fort
peut causer des interférences et perturber l’utilisation (WIFI en particulier).
1. Insérer une carte Micro SD dans le lecteur de carte (fi g C - n°1) (1Go minimum - 32Go maximum)
2. Déplier le pied au dos du moniteur et poser-le sur un surface plane
3. Brancher l’alimentation sur secteur (fi g C - n°2)(ou utiliser le moniteur sur batterie une fois la batterie rechargée)
4. Déplier l’antenne (fi g B - 12)
Etat du signal Etat de charge de la bat-
terie
Signal parfait Batterie pleine
3h
d'autonomie
Signal correct Batterie
suffi sante
Signal faible Batterie
faible
Pas de signal Batterie
vide
