CFI EXTEL O’PLUS - 10/2015 - V1
PT3
5 -
/
+
/
/
-
/
+
/
-

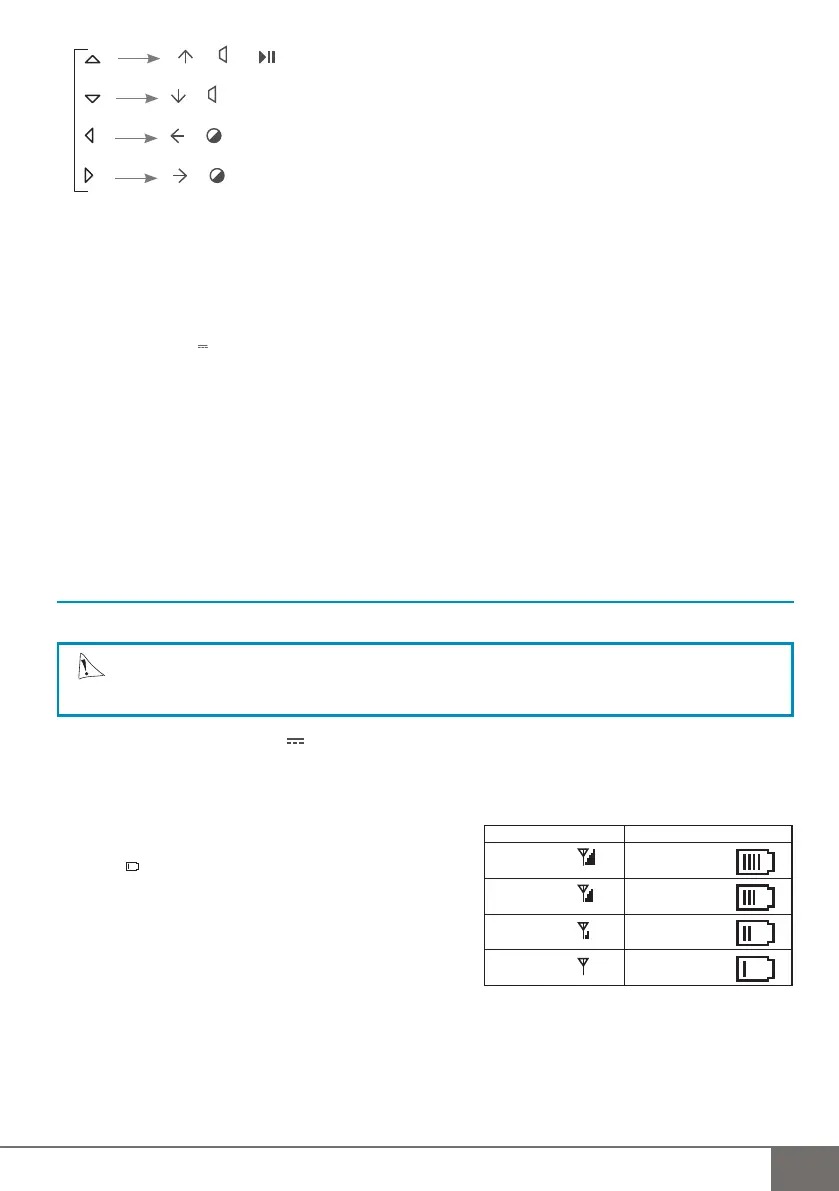

> Permite navegar no interior do menu, confi gurar o volume sonoro assim como a luminosidade e passar do
modo leitura para o modo pausa
6 - OK
7 - Sinal luminoso: OFF(desligado)/em carga (vermelho)/ON(verde)
8 - On/Off
9 - Localização do cartão Micro SD
10 - Saída de vídeo/Audio
11 - Alimentação 12 V
Descrição dos pictogramas (Fig. F)
1 - N° câmara escolhida (Cam) 7 - Cartão (Micro SD) inserido
2 - Gravação em curso 8 - Deteção de movimento ativado
3 - Nível do sinal 9 - Formato vídeo
4 - Modo de visualização escolhido (Screen) 10 - Gravação em contínuo (quando o cartão está cheio, os1
os
5 - Nível sonoro fi cheiros gravados são apagados)
6 - Nível de carga da bateria 11 - Data e hora
4. INSTALAÇÃO
a. Carregamento da bateria
ATENÇÃO
Quando o monitor é ligado pela primeira vez, a bateria deve ser carregada durante 8 horas.
1. Ligar o cordão do adaptador 12V na fi cha «alimentação» do monitor (fi g C - n°2)
2. Ligar o adaptador a uma tomada elétrica e deixar ligado durante 8h para carregar a bateria.
(o indicador luminoso fi ca vermelho e passa para verde quando a bateria estiver carregada) (fi g B - n°7).
3.Utilização sem adaptador: bateria de lítio com autonomia de 3 horas
• Visualização do estado de carga da bateria
Quando a bateria está quase a fi car vazia,
o símbolo aparece no ecrã do monitor.
Se o monitor não é carregado, apaga-se automaticamente.
até ser novamente ligado a uma tomada elétrica.
b. Instalação do monitor (fi g.C)
Escolhe um lugar afastado dos muros de betão armado, espelhos, estantes de metal, etc. Afaste o monitor dos
aparelhos que criam interferências elétricas fortes. Qualquer ambiente elétrico forte pode causar interferências e
perturbar a utilização (WIFI em especial).
1. Introduza um cartão Micro SD no leitor de cartões (fi g C - n°1) (1Go minimum - 32Go Maximum)
2. Abra o pé situado na parte traseira do monitor e coloque-o sobre uma superfície plana.
3. Ligue o cabo de alimentação à rede elétrica (fi g C - n°2)(ou utilizar o monitor com bateria depois da bateria
carregada)
4. Estique a antena (fi g B - 12)
Estado do sinal Estado de carga da bateria
Sinal perfeito Bateria cheia
3h
de autonomia
Sinal correto Bateria
sufi ciente
Sinal fraco Bateria
fraca
Sem sinal Bateria
vazia
