9D
CFI EXTEL TOPTEL200- 02/2010 - V1
• ELEKTRONIKTEIL

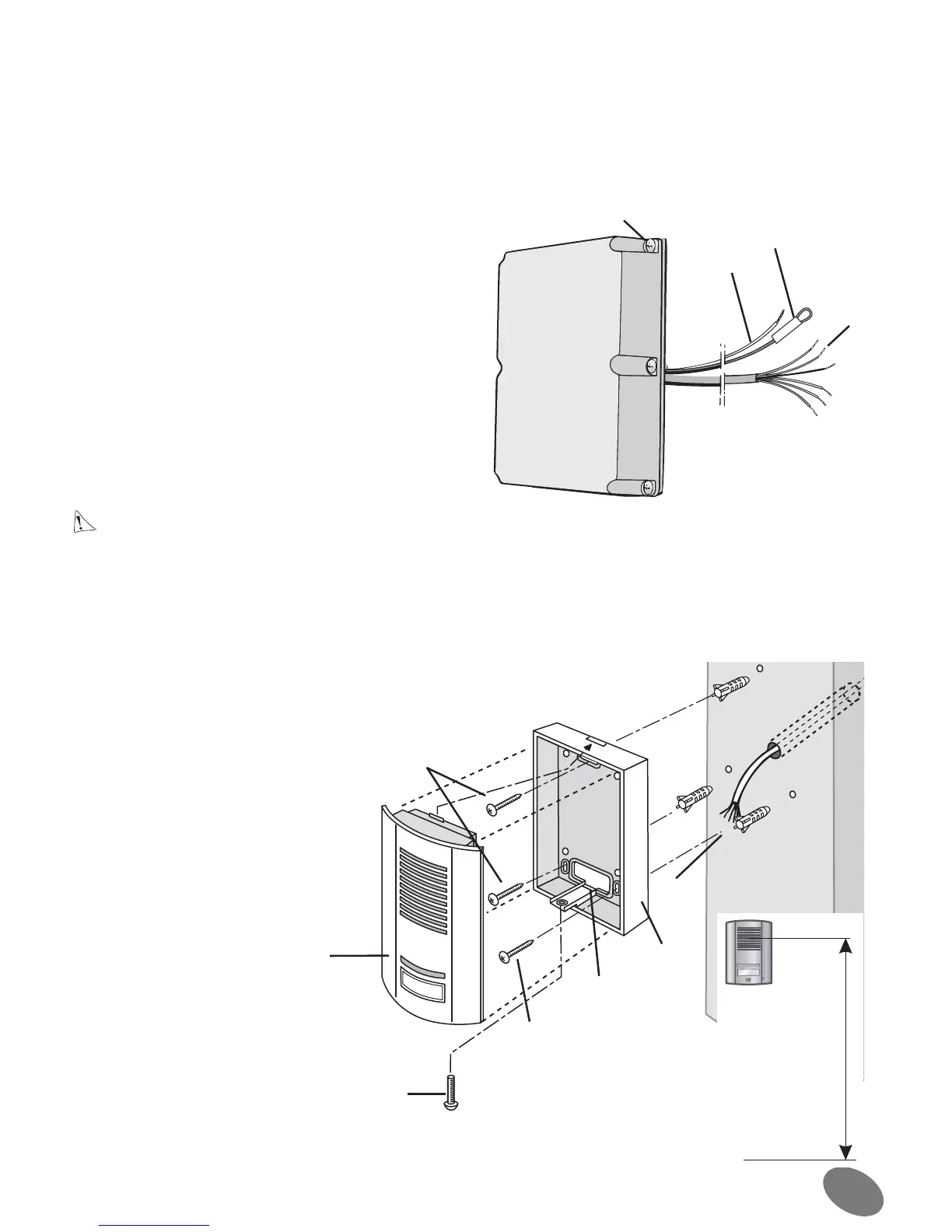

Aus dem Gehäuse stehen 1 sechsadriges Kabel und 2 Leitungen heraus. Das sechsadrige Kabel muss zum
Anschluss an die Außenstation durch ein Loch im Torpfeiler gesteckt werden (d. h. der Pfeiler bzw. die Mauer
muss entsprechend vorgebohrt werden). Danach sind die beiden Leitungen (F) (rot und schwarz) an das
Elektroschloss bzw. den Türöffner anzuschließen.
Wichtig: Der Schutz (V) der roten Leitung darf erst im letzten Moment (d. h. erst beim Anschluss an den
Türöffner bzw. das Elektroschloss) entfernt werden.
Wenn Sie den optimalen Einbauort gewählt haben:
Achtung : Die Batterien dürfen erst nach vollständigem Abschluss des Einbaus eingesetzt werden.
• AUSSENSTATION
Hinweis: Die Leitungen (für die Außenstation und den Türöffner) sollten stoßsicher und witterungsgeschützt in
einem Schutzschlauch geführt werden. Überstehende Länge des echsadrigen Kabels nicht abschneiden, um
Probleme durch Rostansatz oder schlechte Kontaktgabe zu vermeiden. Das Kabel sollte am besten zwischen dem
Torpfeiler und dem Elektronikteil aufgerollt werden (Abb. 1).
F
V
H
E
abb.2
A
C
E
D
B
F
F
abb.3
1•6 Kreuzschlitzschrauben (H) herausdrehen und
ehäuseoberteil des Elektronikteils
abmontieren (Abb. 6).
Wichtig: Die Leiterplatte darf nicht berührt und der
Schutz der roten Leitung (V) nicht entfernt werden.
2•Gehäuse mit 2 Schrauben in den 2 Bohrungen (J)
oben und unten anschrauben (Abb. 7).
3•Nicht vergessen, das Anschlusskabel für die
Außenstation vorher durch das vorgebohrte Loch im
Torpfeiler zu ziehen.
1•Kreuzschlitzschraube herausdre-
hen (A)
2•Frontplatte (B) aufklappen und
nach unten herausziehen
3•Um das Einsickern von
Rieselwasser zu verhindern, den
Spalt zwischen der Rückseite der
Aufputzdose und der Mauer mit
Silikon abdichten ( C ) (Abb. 4).
4•Mit den 3 Schrauben (F)
Aufputzdose (C) dicht an der Wand
befestigen und dabei darauf achten,
dass das Loch (D) dem Kabel (E)
gegenüberliegt.
5•Anschlusskabel durchführen.
6•6 Adern( E ) anklemmen (Abb. 5).
7•Frontplatte wieder einsetzen und
mit der Schraube (A) fixieren.
