Extel TOPTEL 200 - Instalación de la Función Portero Interfono

8ES
CFI EXTEL TOPTEL200- 02/2010 - V1

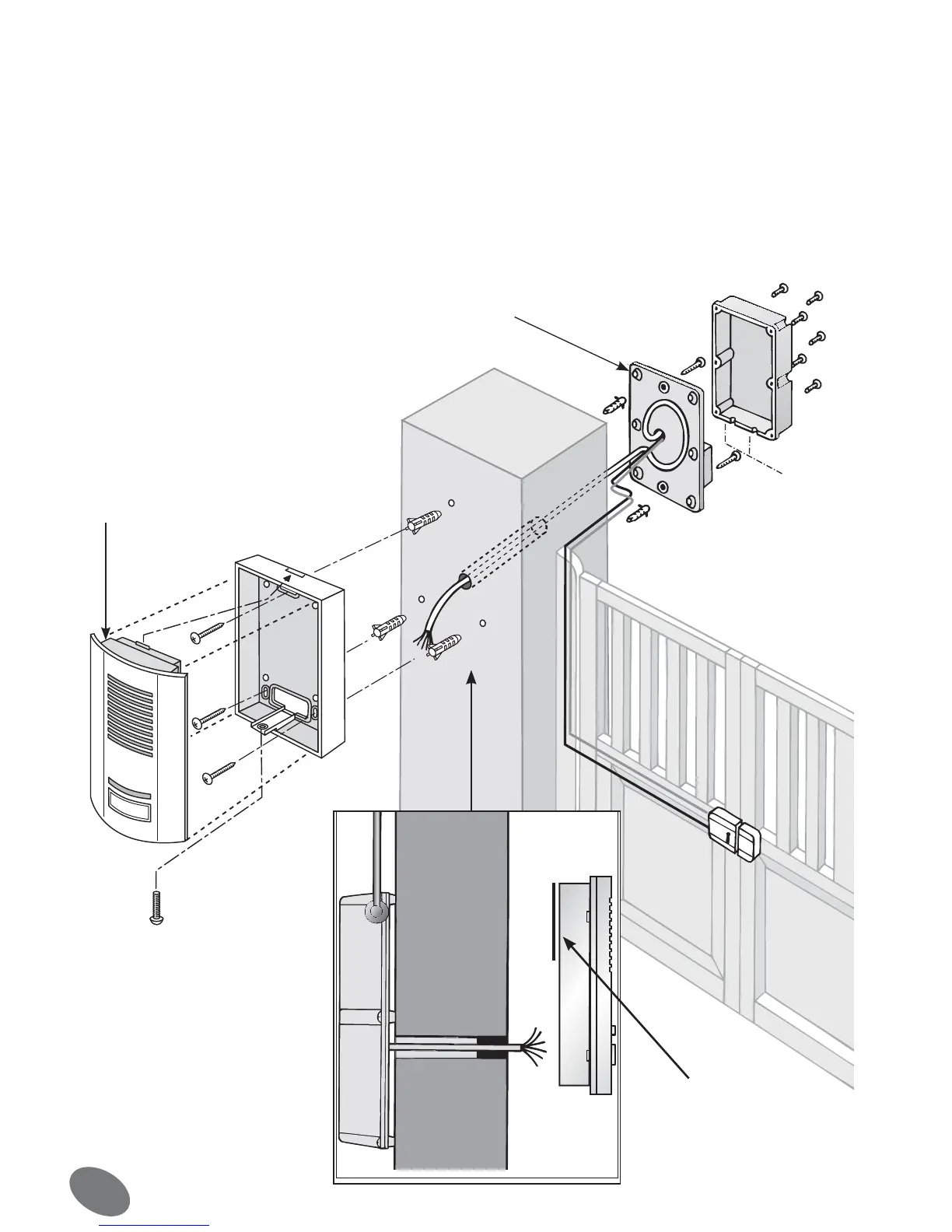

No obstruya los 2 agu-
jeros de aireación (T)
situados en la parte
inferior de la caja elec-
trónica.
Ponga una junta de silico-
na en la mitad superior
del marco de la placa de
calle.
D
E
T
f. Instalación de la función «Portero» interfono
La función portero del TOPTEL se compone
• de una placa de calle
• de un terminal móvil, el mismo que se utiliza para la función “teléfono”
• de una caja electrónica que permite la alimentación de la placa de calle
• INSTALACIÓN
LA UNIDAD FIJA (parte exterior) de su interfono inalámbrico está formada por:
• una place de calle (D)
• una caja electrónica (E) que contiene el emisor/receptor radio y las pilas (no suministradas)
fig.1
