9ES
CFI EXTEL TOPTEL200- 02/2010 - V1

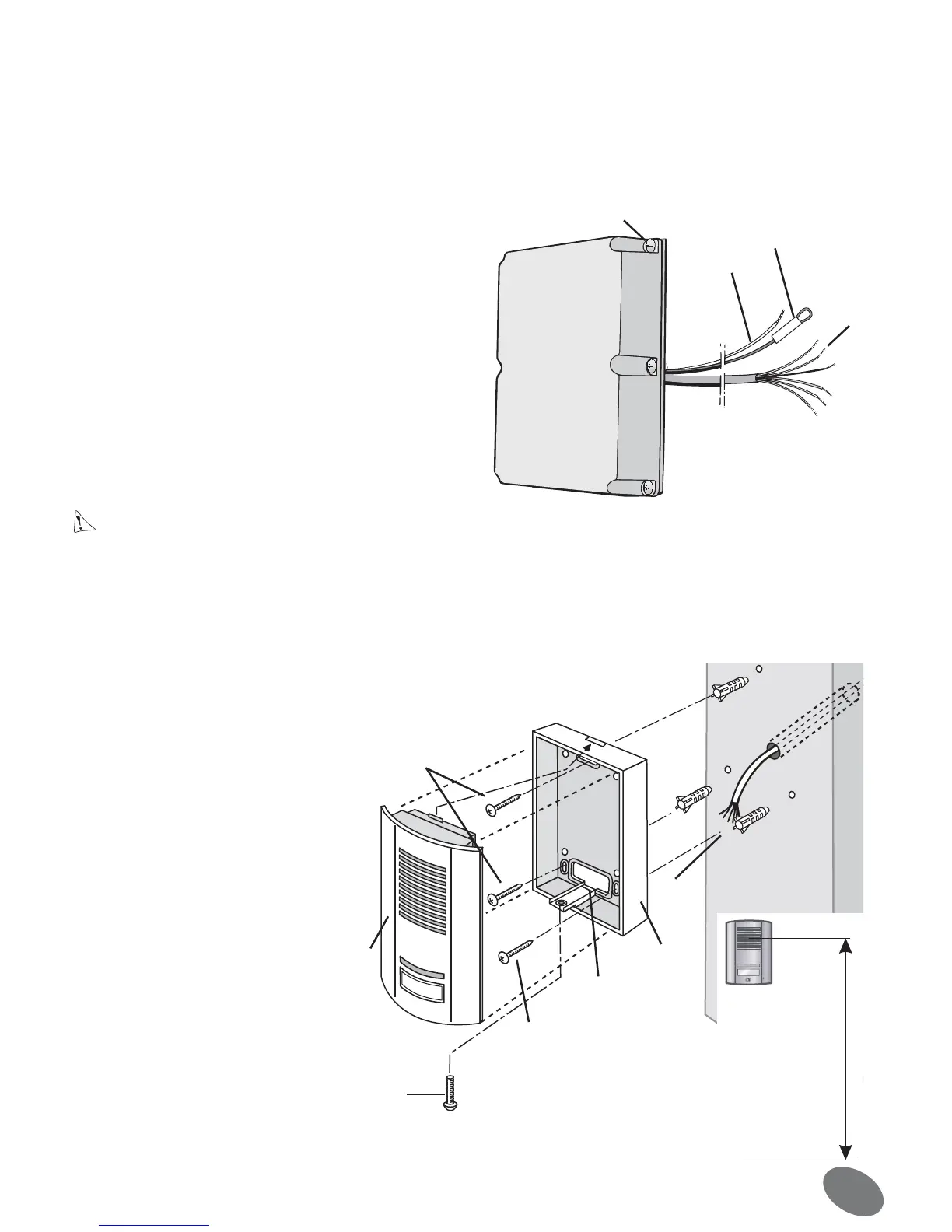

• CAJA ELECTRÓNICA
1 cable de 6 conductores y 2 cables más finos salen de la caja. El cable para conectar a la placa debe introducir-
se por un agujero que atraviesa el pilar (lo que implica que habrá que taladrar el pilar o la pared).
Los otros 2 cables (F) (uno rojo y otro negro) deberán conectarse posteriormente a la cerradura o al cerrade-
ro eléctrico.
Importante: la protección (V) del cable rojo no se deberá sacar hasta el último momento (cuando se conecte
al cerradero o a la cerradura).
Una vez determinado el sitio ideal:
Atención: No coloque las pilas antes de que la instalación esté completamente terminada.
• PLACA DE CALLE
Nota: le recomendamos introducir los cables (el de la placa de calle y el del cerradero eléctrico) en una funda de
protección para protegerlos de los choques y de las inclemencias.
No corte la parte sobrante del cable 6 conductores para evitar problemas de oxidación o falsos contactos. Es
mejor enroscarlo y dejarlo entre el pilar y la caja electrónica (fig. 1).
1 • Desatornille el tornillo crucifor-
me (A).
2 • Haga pivotar la placa (B) hacia
delante y extráigala por la parte
inferior.
3 • Para evitar filtraciones del agua
que cae por la pared, ponga una
junta de silicona en la parte de atrás
de la caja
(C)
(fig. 4).
4 •
Con los 3 tornillos
(F)
fije la
caja (C) a ras de la pared, de manera
que el agujero (D)
quede frente al
cable (
E
).
5 • Pase el cable de conexión por el
agujero.
6 • Conecte los 6 cables (E) a la
parte trasera de la placa (fig. 5).
7 • Vuelva a montar la placa y rea-
tornille el tornillo (A).
F
V
H
E
fig.2
A
C
E
D
B
F
F
fig.3
1 • Desmonte la tapa superior de la caja desatorni-
llando los 6 tornillos cruciformes (H) (fig. 2).
Atención: no tocar directamente el circuito electróni-
co y no saque la protección del cable rojo.
2 • Fije la caja utilizando 2 tornillos que deberán
introducirse en los 2 agujeros (J) situados en la parte
superior e inferior (fig. 6 y 7).
3 • No olvide pasar previamente el cable de conexión
con la placa de calle por el agujero del pilar.
