10ES
CFI EXTEL TOPTEL200- 02/2010 - V1

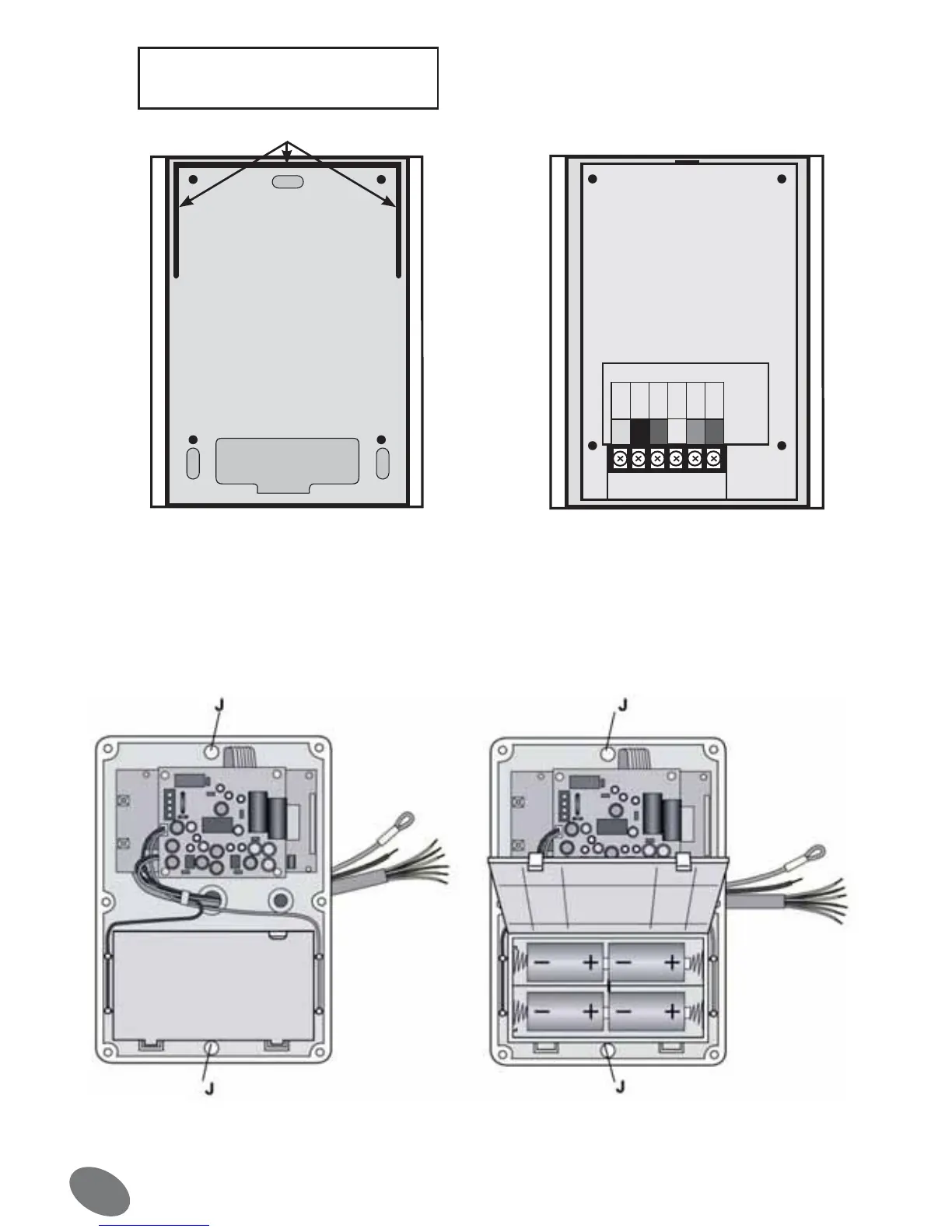

Para terminar la instalación de la parte exterior, saque la tapa del compartimento de las pilas de la caja
electrónica e introduzca 4 pilas alcalinas 1,5 V - tipo LR 20 respetando la polaridad (fig. 7).
Atención: Para evitar los fenómenos
de con-
densación, ponga una junta de silicona única-
mente en la mitad superior de la caja (
C
).
Junta de silicona
M
-
M
+
S
-
S
+
C
-
C
+
fig.5fig.4
M- blanco
M+ gris
S- rosa
S+ púrpura
C- negro
C+ rojo
fig.6 fig.7
