9IT
CFI EXTEL TOPTEL200- 02/2010 - V1
• SCATOLA ELETTRONICA
1 cavo a 6 conduttori e 2 fili in uscita dalla scatola. Occorre far passare attraverso un foro, praticato nel pilastro,
il cavo destinato al collegamento del modulo esterno (occorre dunque forare il pilastro o il muro). Gli altri 2 fili
(F) (uno rosso e uno nero) vanno invece collegati alla serratura o all’incontro elettrico.
Importante: la protezione (V) del filo rosso va tolta solo all’ultimo momento (quando lo si collega all’incontro
o alla serratura).
Una volta individuata la posizione ideale di installazione:
Attenzione : Inserire le batterie solo dopo aver completato l’installazione.
• MODULO ESTERNO
Avviso: è consigliabile far passare i cavi (quello del modulo esterno e quello dell’incontro elettrico) in una guaina
di protezione per proteggerli da urti e intemperie. Non tagliare la parte in eccedenza del cavo a 6 conduttori, per
evitare problemi di ossidazione o di errato contatto. È meglio avvitare il cavo su sé stesso tra il pilastro e la sca-
tola elettronica (fig. 1).
F
V
H
E
fig.2
A
C
E
D
B
F
F
fig.3

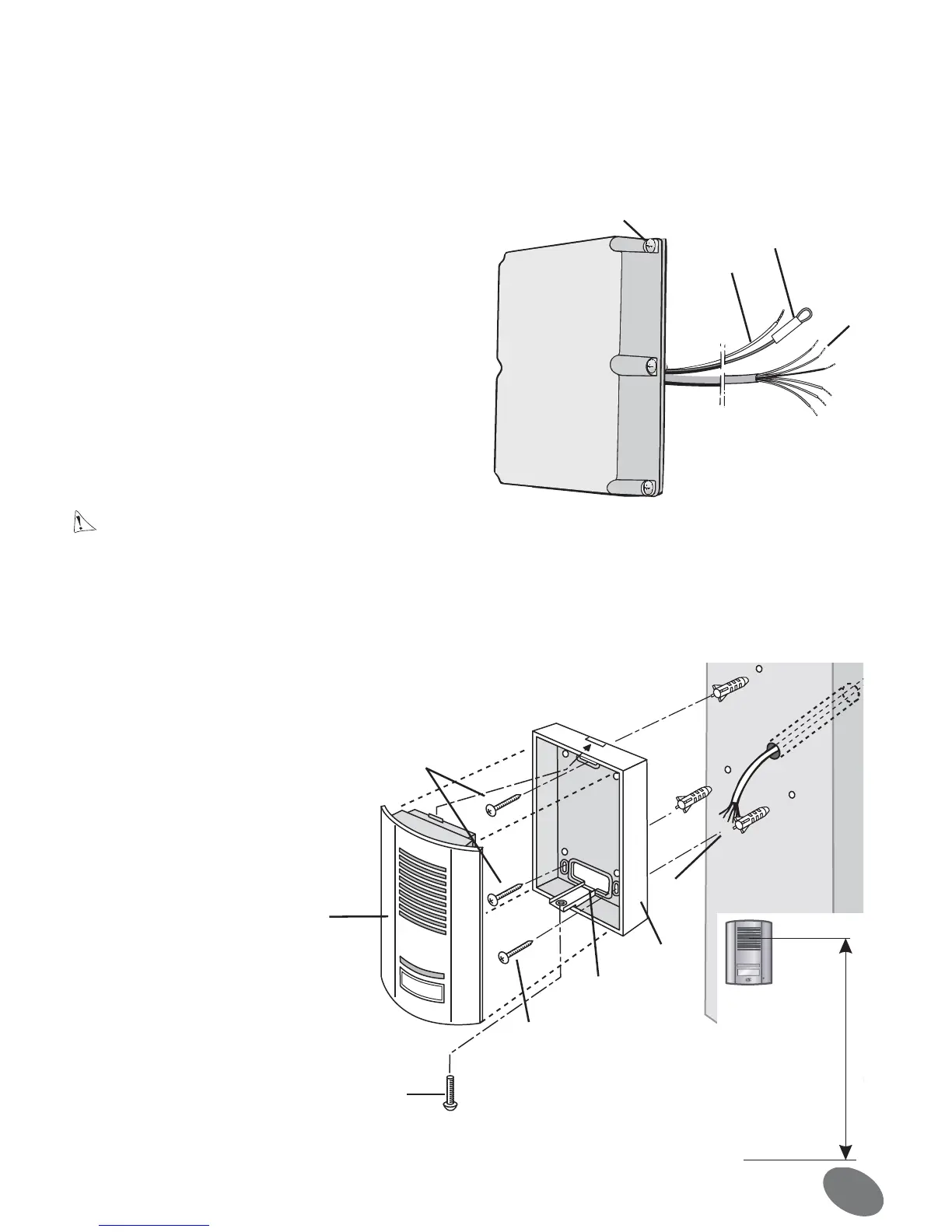

1• Rimuovere la copertura superiore della scatola svitan-
do le 6 viti a croce ( H ) (fig. 2).
Attenzione: non toccare direttamente il circuito elettro-
nico e non rimuovere la protezione del filo rosso (V)
2• Con le 2 viti, fissare la scatola utilizzando i 2 fori (J)
posti in alto e in basso (fig. 7)
3• Non dimenticare di instradare, preventivamente, il
cavo di collegamento al modulo esterno, facendolo pas-
sare dal foro praticato sul pilastro.
1• Svitare la vite a croce (A)
2• Spostare il modulo (B) tirandolo
in avanti e sbloccarlo dal basso
3• Per evitare le infiltrazioni che
scorrono lungo il muro, applicare
una giunzione in
silicone sul retro della scatola ( C )
(fig. 4).
4• Fissare, con le 3 viti, (F ), la sca-
tola ( C ) raso muro, in modo che il
foro (D) venga a
trovarsi di fronte al cavo ( E ).
5• Far passare il cavo di collega-
mento.
6• Collegare i 6 fili ( E ) sul retro del
modulo esterno (fig. 5).
7• Rimontare il modulo esterno e
avvitare la vite ( A ).
