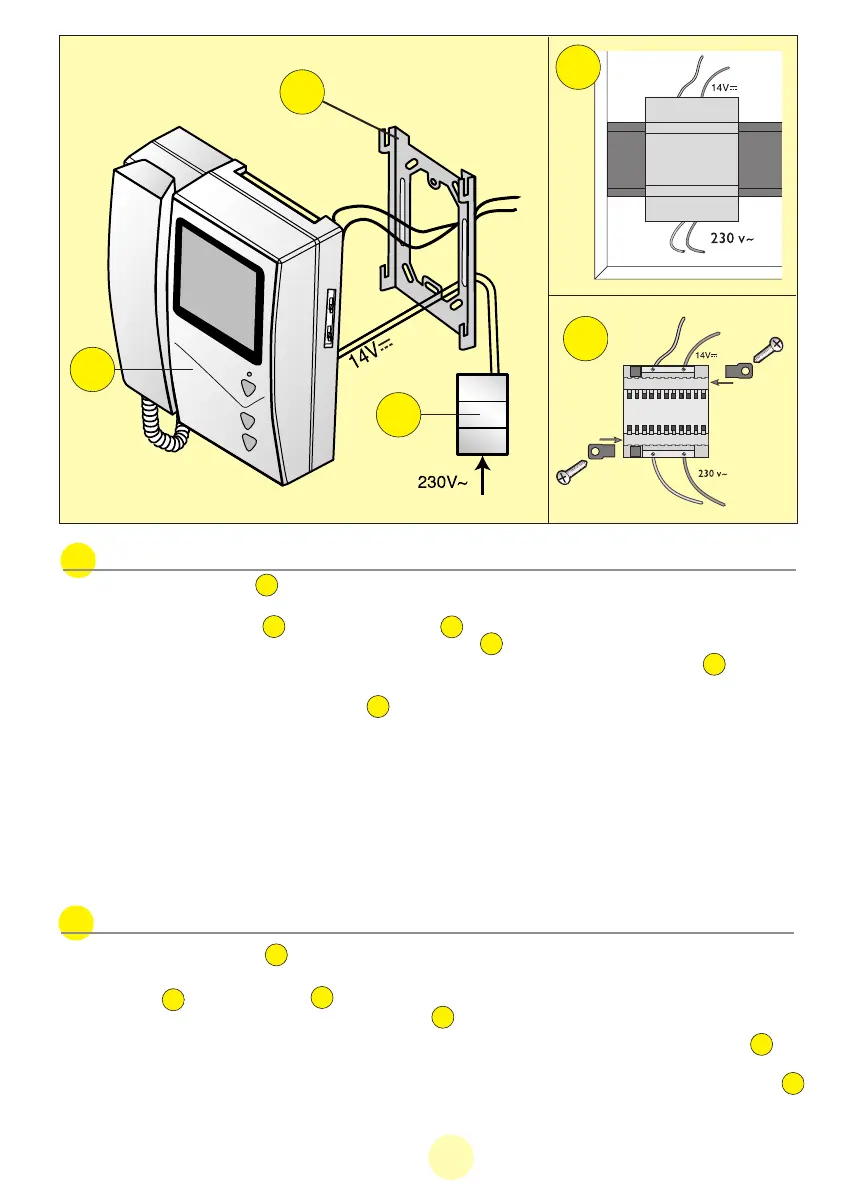

b. Installatie van de antwoordpost (monitor)
1. De muursteun bevestigen . Het scherm moet op een hoogte van ongeveer 1,60 m geplaatst worden.
2.
De draden afkomstig van de buitencamera en van de transformator aansluiten volgens het draadschema (P. 14).
3. Het scherm op de muursteun plaatsen.
4. Nadat de camera is aangesloten, de transformator aansluiten en daarbij rekening houden met de instructies hieronder.
1
2
2
b. Installation du poste de réponse (moniteur)
1 . Fixer le support mural .L’écran doit être placé à une hauteur d’environ 1,60m.
2.
Raccorder les fils venant de la caméra extérieure et du transformateur en respectant le schéma de câblage
(P14).
3 . Mettre en place l’écran sur le support mural .
4 . Après avoir raccordé la caméra, brancher le transformateur en respectant les consignes ci-dessous.
1
2
2
3
10
Le transformateur devra impérativement être monté sur le rail DIN d'un tableau modulaire ou monté
en saillie sur un support non métallique dans un endroit sec et ventillé, en utilisant les 2 pattes noires à
enclipser sur les côtés du transformateur . Il est bien entendu que les cache-borniers devront être
obligatoirement remontés ; d'autre part le raccordement doit se faire sur une installation électrique
conforme à la norme NFC 15-100 pour la france, et
UNE FOIS LE CÂBLAGE COMPLETEMENT
TERMINÉ.
Protection : le transformateur est équipé d'une protection thermique "PTC". En cas de dommage ou
court circuit il faut pour récupérer la protection du transformateur :
1. Débrancher l'alimentation 230V
~
(2 mn au minimum).
2. Effectuer la réparation si besoin.
3. Rebrancher l'alimentation 230V
~
.
De transformator moet absoluut op een DIN rail van een modulair paneel worden gemonteerd of
uitspringend gemonteerd worden op een niet-metalen steun in een droge en goed verluchte plaats, door
gebruik te maken van de 2 zwarte patjes die op de zijkanten van de transformator worden vastgeklemd .
Het spreekt vanzelf dat de klemafdekkingen verplicht in open stand moeten worden gezet ; de aanslui-
ting moet gebeuren op een elektrische installatie die aan de geldende normen voldoet: NFC 15-100 voor
Frankrijk, en EENS DAT DE BEDRADING VOLLEDIG IS UITGEVOERD.
5
4
5
2
4
4
5
3
