ELEKTRONISCHE APPARATUUR 200MPS
1. WAARSCHUWINGEN
Alvorens een willekeurige ingreep op de elektronische apparatuur
uit te voeren (aansluitingen, onderhoud) moet altijd de
stroomvoorziening worden losgekoppeld.
Zorg dat er bovenstrooms van de installatie een magnetothermische
differentieelschakelaar van 10A met een inschakellimiet van 0,03A
is gemonteerd.
Houd de voedingskabels altijd gescheiden van de bediening-
en beveiligingskabels (drukknop, ontvanger, fotocellen, etc.).
Om elektrische storingen te vermijden moeten gescheiden
kabelmantels of afgeschermde kabels (met scherm aangesloten
op de massa) worden gebruikt.
Voedingsspanning 230V~ - 50HZ
Max. belasting motor 800 V
A
Max. stroom accessoires 200MA
Omgevingstemperatuur -20°C ÷ +70°C
Beveiligingszek
eringen F1 =10A
-250V F3 = 0,5A
-250V
Bedrijfslogica’s A, EP
Pauzetijd
Instelbaar met behulp van TR1
van 0 tot 60 sec
Ingangen op klemmenbord
Open, Close, Stop,
Veiligheidsinrichtingen in CH, Voeding
Uitgangen op klemmenbord
Motor, waarschuwingslamp,
2. TECHNISCHE EIGENSCHAPPEN
CE-VERKLARING VAN OVEREENSTEMMING
Fabrikant: FAAC S.p.A.
Adres: via Benini, 1 - 40069 Zola Predosa BOLOGNA - ITALIE
Verklaart dat:
De elektronische apparatuur 200MPS voldoet aan de fundamentele
veiligheidseisen van de volgende richtlijnen:
73/23/EEG en latere wijziging 93/68/EEG.
89/336/EEG en latere wijziging 92/31/EEG en 93/68/EEG
Aanvullende opmerking:
Dit product is getest in een gebruikelijke, homogene confi guratie
(alle producten gebouwd door FAAC S.p.A.)
Bologna, 13 December 2007
De Algemeen Directeur
A. Bassi

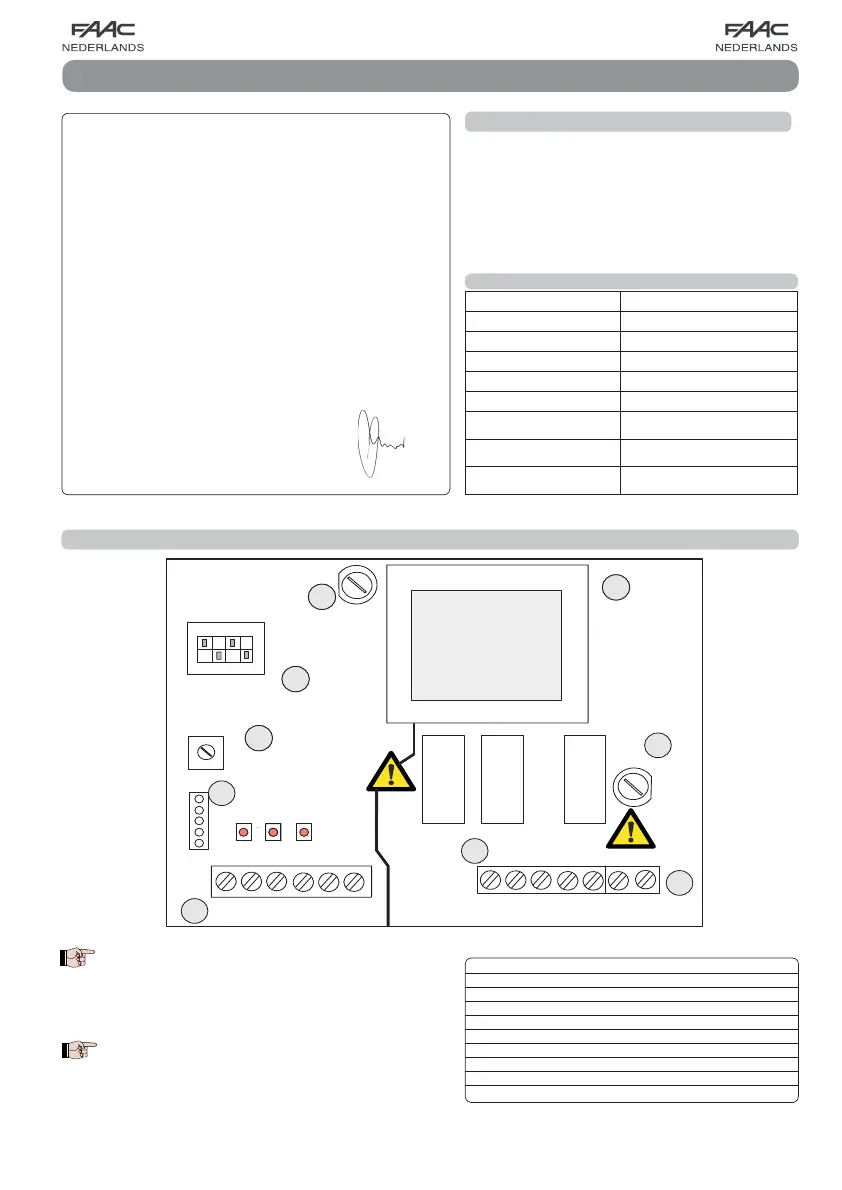

3. LAY-OUT EN COMPONENTEN
Met de elektronische kaart 200MPS kunnen de
motorreductoren voor rolluiken van de serie FAAC
226, 227, R180 en R280 worden bestuurd. De
controle van de eindschakelaars moet zijn voorzien
op de motor. De kaart is compatibel met alle
bedienings- en beveiligingsonderdelen van FAAC.
Op de snelconnector J3 kan een ontvanger met
kanalen worden aangesloten, type RP1, zodat
het OPEN-commando van het automatisch
systeem rechtstreeks wordt gegeven met een
radioafstandsbediening met één kanaal.
Fig. 1
Beschrijving onderdelen
J1 klemmenbord ingangen en voeding accessoires
J2
klemmenbord uitgangen motor en waarschuwingslicht
J3
connector voor radio-ontvanger (zie Opmerking
)
J4 klemmenbord voeding 230Vac
TR1 trimmer instellen pauzetijd van 0 tot 60 sec.
DS1 microschakelaars voor de programmering
DL1,2,3 leds voor de signalering van de status
TF1 transformator
F1 10A - 250V (bescherming motor)
F3 500mA 250 V (bescherming accessoires)
FAAC
200MPS
OP FSW STOP FAIL-SAFE
-
+
1
2
3
4
56
COM OP CL LAMP N L
7 8 9 10 11 12 13
ON
1 2 3 4
RADIO DECODER
230Vac
TR1 PAUSE
OPEN FSW STOP
