APPARECCHIATURA ELETTRONICA 200MPS
1. AVVERTENZE
Prima di effettuare qualsiasi tipo di intervento sull’apparec-
chiatura elettronica (collegamenti, manutenzione) togliere
sempre l’alimentazione elettrica.
Prevedere a monte dell’impianto un interruttore magneto-
termico differenziale da 10A con soglia da 0,03A.
Separare sempre i cavi di alimentazione da quelli di coman-
do e di sicurezza (pulsante, ricevente, fotocellule, ecc.). Per
evitare qualsiasi disturbo elettrico utilizzare guaine separate
o cavo schermato (con schermo collegato a massa).
Tensione alimentazione 230V~ - 50HZ
Carico max Motore 800 V
A
Corrente max accessori 200MA
Temperatura ambiente -20°C ÷ +70°C
F
usibili di pr
otezione F1 =10A
-250V F3 = 0,5A-250V
Logiche di funzionamento A, EP
Tempo di pausa
R
egolabile
tramite
TR1
da 0 a 60 sec
Ingressi in morsettiera
Open, Close, Stop, Sicurezze
in CH, Alimentazione
Uscite in morsettiera
Motore, lampeggiatore,
2. CARATTERISTICHE TECNICHE
DICHIARAZIONE CE DI CONFORMITÁ
Fabbricante: FAAC S.p.A.
Indirizzo: via Benini, 1 - 40069 Zola Predosa BOLOGNA - ITALIA
Dichiara che:
L’apparecchiatura elettronica 200MPS è conforme ai requisiti
essenziali di sicurezza delle seguenti direttive:
73/23/CEE e successiva modifi ca 93/68/CEE.
89/336/CEE e successiva modifi ca 92/31/CEE e 93/68/CEE
Nota aggiuntiva:
Questo prodotto è stato sottoposto a test in una confi gurazione
tipica omogenea (tutti prodotti di costruzione FAAC S.p.A.).
Bologna, 13 Dicembre 2007
L’Amministratore Delegato
A. Bassi
3. LAYOUT E COMPONENTI
La scheda elettronica 200MPS consente di pilotare
i motoriduttori per serrande avvolgibili della serie
FAAC 226, 227, R180 e R280. Il controllo dei fi ne-
corsa deve essere previsto sul motore. La scheda
è compatibile con tutti i componenti di comamdo e
Sul connettore ad innesto J3 è possibile collegare
una ricevente monocanale, tipo RP1 , in modo da
comandare direttamente l’OPEN dell’automazione
con un radiocomando monocanale.

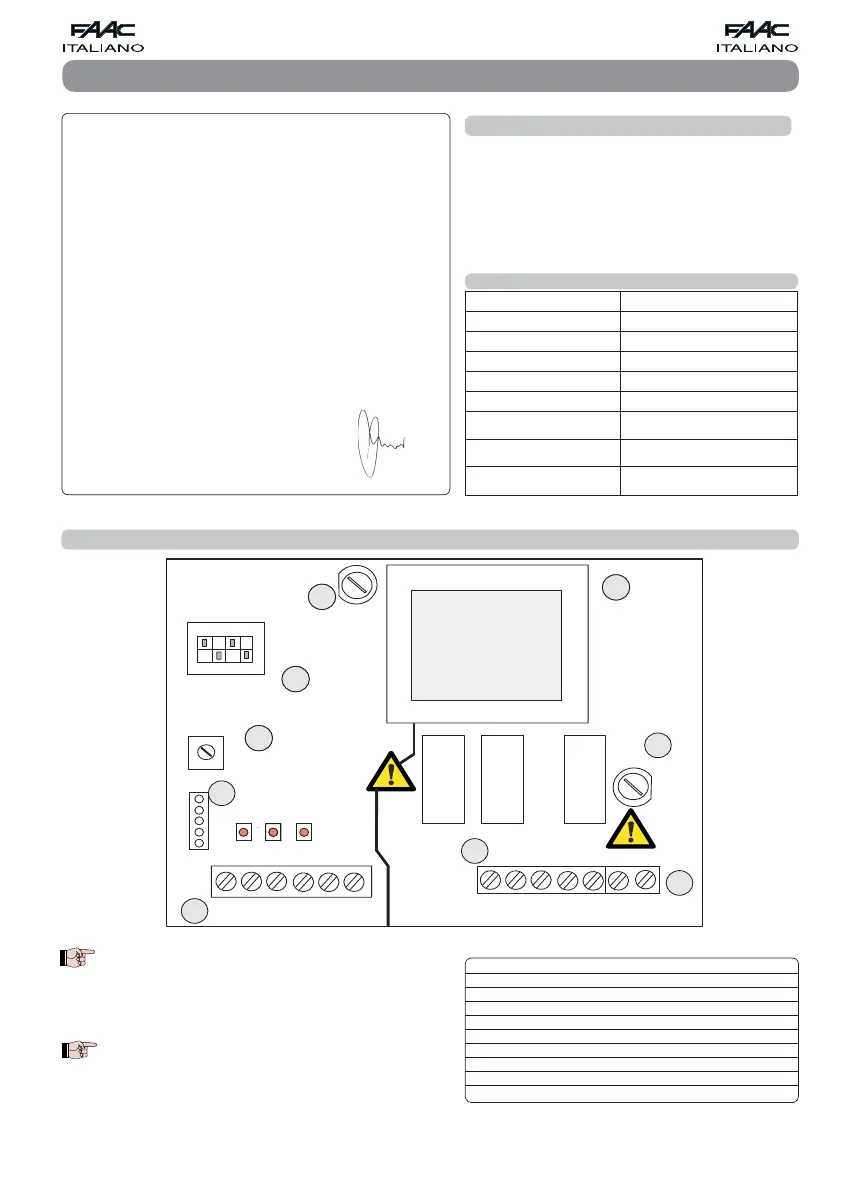

Fig. 1
Descrizione componenti
J1 morsettiera ingressi e alimentazione accessori
J2 morsettiera uscite motore e lampeggiante
J3 connettore per ricevente radio (vedi Nota)
J4 morsettiera alimentazione 230Vac
TR1 trimmer regolazione tempo pausa da 0 a 60 sec.
DS1 microinterruttori per la programmazione
DL1,2,3 leds di segnalazione stato
TF1 trasformatore
F1 10A - 250V (protezione motore)
F3 500mA 250 V (protezione accessori)
FAAC
200MPS
OP FSW STOP FAIL-SAFE
-
+
1
2
3
4
56
COM OP CL LAMP N L
7 8 9 10 11 12 13
ON
1 2 3 4
RADIO DECODER
230Vac
TR1 PAUSE
OPEN FSW STOP
