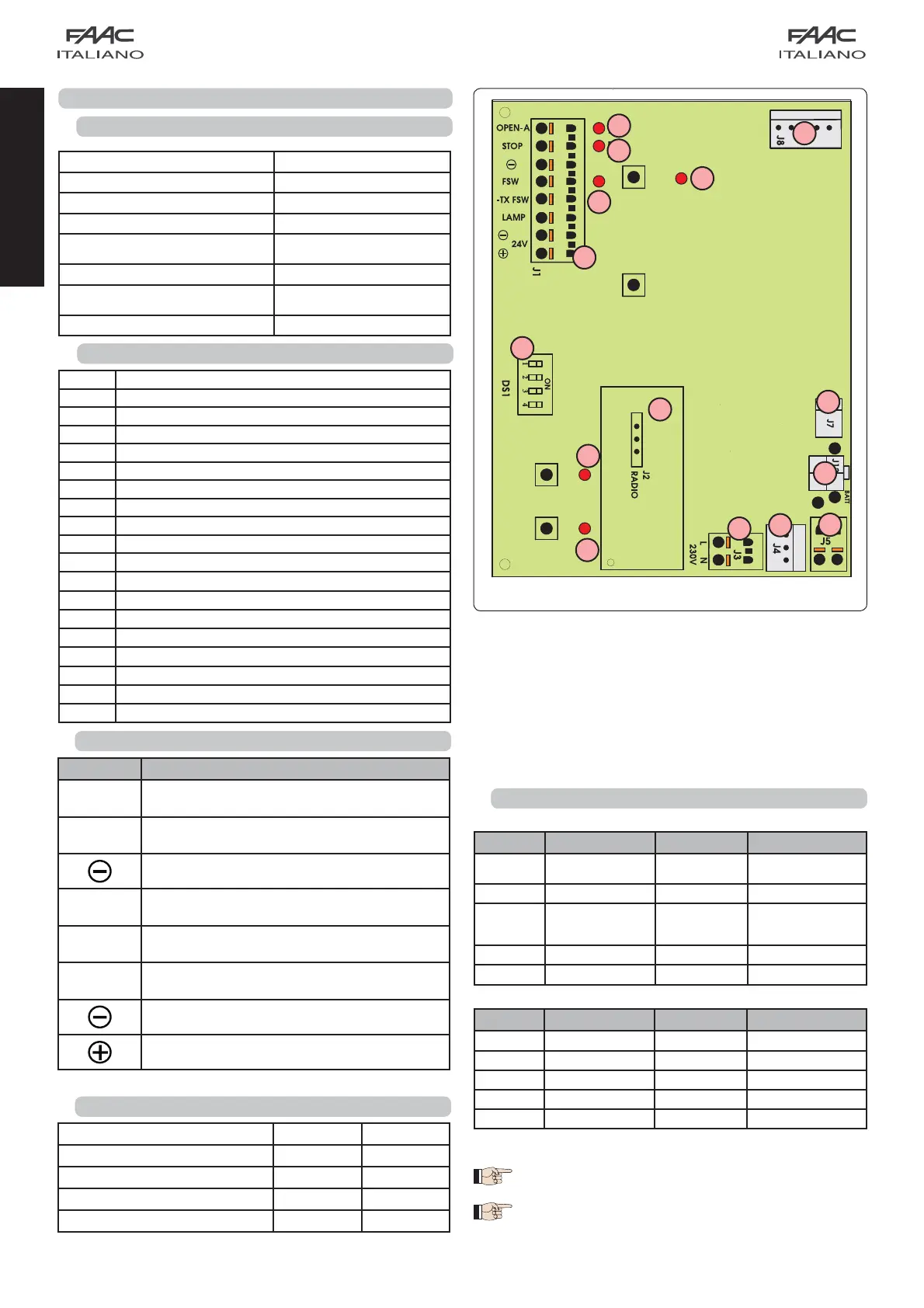

8.3 Morsettiere e connettori
8.2 Componenti scheda E600
8 SCHEDA ELETTRONICA E600
8.1 Caratteristiche tecniche
Fig. 25
8.4 DS1 Dip-switches di programmazione
8.5 Logiche di funzionamento
Logica A (automatica)
Logica E (semi automatica)
(1) Con l’impulso mantenuto inibisce la chiusura.
(2) Con l’impulso mantenuto inibisce la chiusura
e/o l’apertura.
Descrizione Dispositivo collegato
OPEN A
Dispositivo di comando con contatto N.A.
(vedere cap. LOGICHE DI FUNZIONAMENTO)
STOP
Dispositivo con contatto N.C. che provoca il
blocco dell’automazione
Negativo per dispositivi OPEN A e STOP
FSW
Dispositivo di sicurezza in chiusura con contatto
N.C. (vedere cap. LOGICHE DI FUNZIONAMENTO)
LAMP
Uscita OPEN COLLECTOR 24 Vdc 100 mA. per
lampeggiatore
-TX FSW
Negativo alimentazione accessori di sicurezza
(funzione FAIL SAFE)
Negativo alimentazione accessori
+24 Vdc alimentazione accessori
N° funzione OFF ON
1 Fail Safe Attivo Non attivo
2 Sensibilità antischiacciamento Bassa Alta
3 Non Usato / /
4 Velocità carrello Alta Bassa
Stato Open (impulso) Stop Fsw
CHIUSO
Apre e richiude dopo
il tempo pausa
Nessun effetto (2) Nessun effetto
IN APERTURA Nessun effetto Blocca (2) Nessun effetto (1)
APERTO IN
PAU SA
Ricomincia il con-
teggio del tempo
pausa(1)
Blocca (1)
Ricomincia il conteggio
del tempo pausa(1)
IN CHIUSURA Inverte il moto Blocca(2) Inverte il moto
BLOCCATO Chiude Nessun effetto (2) Nessun effetto (1)
Stato Open (impulso) Stop Fsw
CHIUSO Apre Nessun effetto (2) Nessun effetto
IN APERTURA Blocca Blocca (2) Nessun effetto (1)
APERTO Chiude Nessun effetto (2) Nessun effetto (1)
IN CHIUSURA Inverte il moto Blocca(2) Inverte il moto
BLOCCATO Chiude Nessun effetto (2) Nessun effetto (1)
Tensione di alimentazione (V ~ / Hz.)
230 / 50
Alimentazione accessori (Vdc.)
24
Carico max. accessori (mA.)
200
Temperatura ambiente (°C)
-20 / +55
Connettore rapido
per schede riceventi XF433 /
XF868 e modulo batterie
Logiche di funzionamento
Automatica/Semiautomatica
Collegamenti in morsettiera
Open/Stop/Sicurezze/ Fail Safe/
Lampeggiatore 24 Vdc.
Temporizz. lampada di cortesia (min.)
2
J1 Morsettiera bassa tensione ingressi/accessori
J2
Connettore rapido riceventi XF433 o XF868
J3 Morsettiera ingresso alimentazione 230V
J4 Connettore primario trasformatore
J5 Morsettiera lampada di cortesia
J7 Connettore secondario trasformatore
J8 Connettore uscita motore
J12 Connettore modulo batterie
OPEN A Pulsante programmazione segnale radio
OPEN B Pulsante programmazione segnale radio
OPEN
Pulsante di OPEN
SETUP
Pulsante di SET UP
DS1
Dip-switch di programmazione
LD1
Led segnalazione ingresso OPEN
LD2
Led segnalazione ingresso STOP
LD3
Led segnalazione ingresso FSW
LD4
Led segnalazione ciclo di SET UP
LD5
Led segn. memorizzazione canale radio OPEN A
LD6
Led segn. memorizzazione canale radio OPEN B
Fail Safe
Se attivato abilita il test di funzionamento delle fotocellule prima
di ogni movimento.
Sensibilità antischiacciamento
In caso di porte che presentano un movimento irregolare, per-
mette di ridurre la sensibilità del dispositivo antischiacciamento
per evitarne interventi indesiderati.
