Faber INCA PRO PLUS - Figure

25

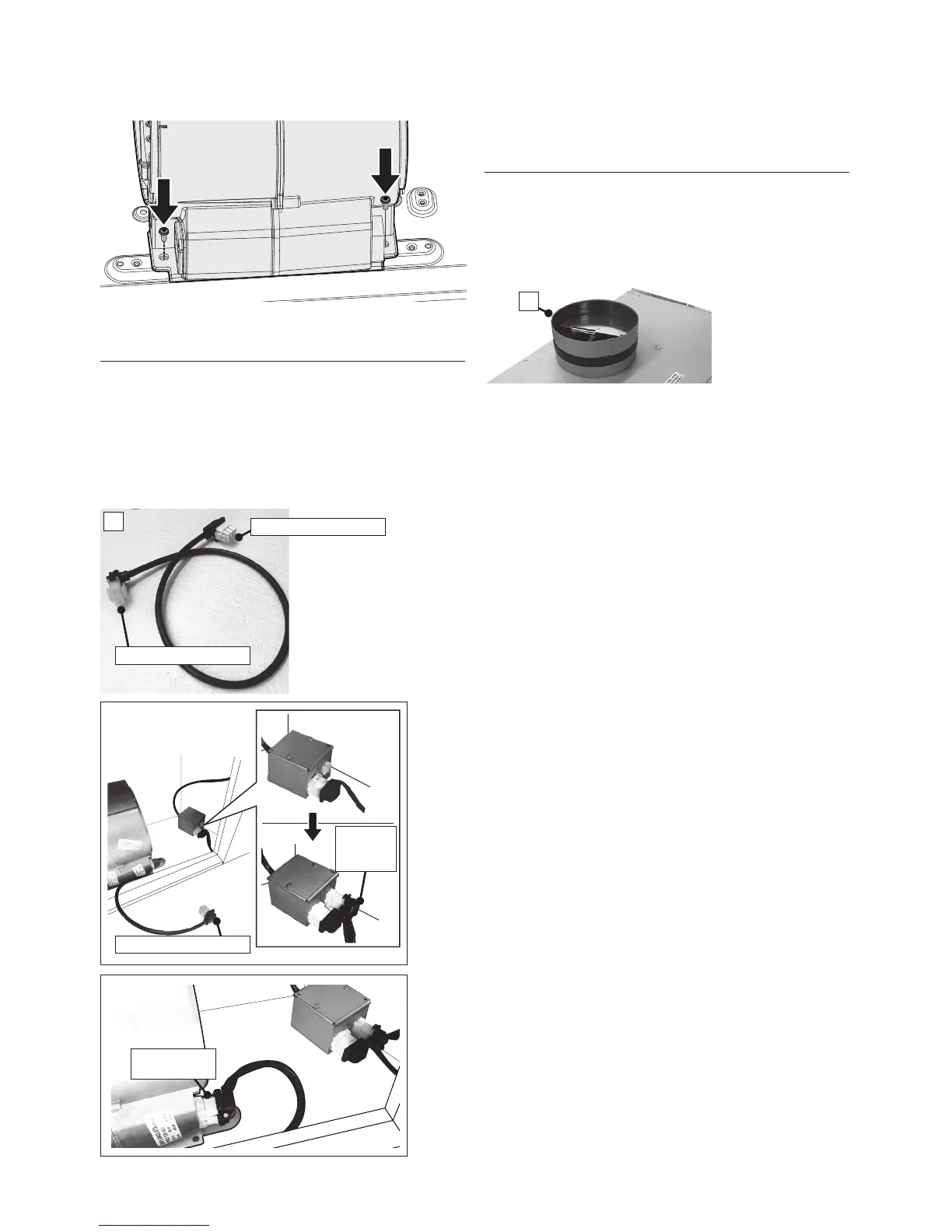

3. Installez la trousse du moteur dans la hotte en
utilisant les 2 vis fournies avec la trousse dans l’ar-
rière de la hotte (Figure 4).
5. Raccordez le conduit au registre et scellez
toutes les connexions à l'aide de ruban.
D
FIGURE 5
FIGURE 6
A
6. Avant d’installer la hotte, posez le registre A (qui
se trouve à l’intérieur de la trousse du ventilateur
interne 300 PCM, n° d'article IB300 ou du venti-
lateur interne 600 PCM PRO, n° d'article IB600)
(Figure 6).
FIGURE 4
Extrémité à 9 orices
Extrémité à 9
orices
Extrémité
à 6
orices
4. Branchez le câble de branchement D (qui se
trouve à l’intérieur de la trousse du ventilateur
interne 300 PCM, n° d'article IB300 ou du venti-
lateur interne 600 PCM PRO, n° d'article IB600).
Branchez l’extrémité à 6 orices au boîtier de
connexion et l’extrémité à 9 orices au moteur (Fi-
gure 5).
Extrémité à 9 orices
Extrémité à 6 orices
