Faber INCA PRO PLUS - Figure

28
X
Y
Min.13/16 "
Min. 3/4 "
1

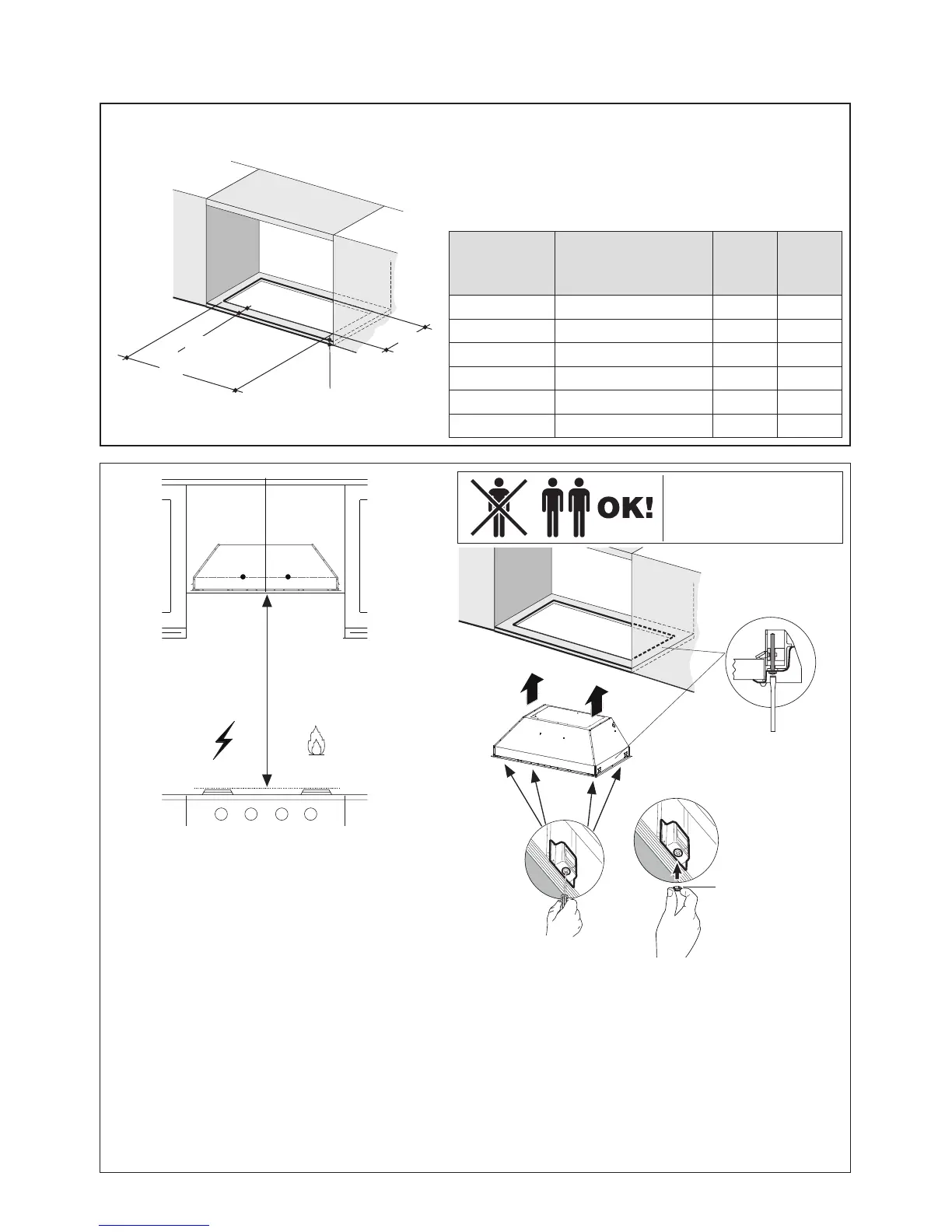

Pratiquez l'ouverture sur la face inférieure de
l'armoire, comme illustré à la Figure 1.
Notice d'installation
2
Insérez la hotte encastrable à l'intérieur de l'armoire par l'ouverture de l'armoire. Sa hauteur
minimale doit être de 16". Prévoyez la canalisation.
La hotte est xée à l'ouverture de l'armoire par deux brides à ressort, une de chaque côté de
la hotte.
On recommande que la hotte encastrable s'appuie sur une base de bois de 3/4" pour garantir
un alignement correct des deux xations latérales.
Lorsque la hotte encastrable est installée dans l'ouverture de l'armoire, xez-la en serrant sous
la hotte encastrable les vis indiquées sur chacune des xations latérales.
Posez les 4 obturateurs (10) après avoir xé la hotte sur l’armoire (Fig. 2A-B).
Min. 24" Min. 30"
2x
2x
A
B
10
Dimension
extérieure
de hotte
Modèle # X Y
30" x 19" INPL3019SSNB-B 28-5/8" 19-7/8"
36" x 19" INPL3619SSNB-B 34-3/4" 19-7/8"
36" x 22" INPL3622SSNB-B 34-3/4" 22-7/8"
42" x 19" INPL4219SSNB-B 40-3/4" 19-7/8"
48" x 19" INPL4819SSNB-B 46-3/4" 19-7/8"
48" x 22" INPL4822SSNB-B 46-3/4" 22-7/8"
Deux personnes
pourraient être requises
pour l’installation.
