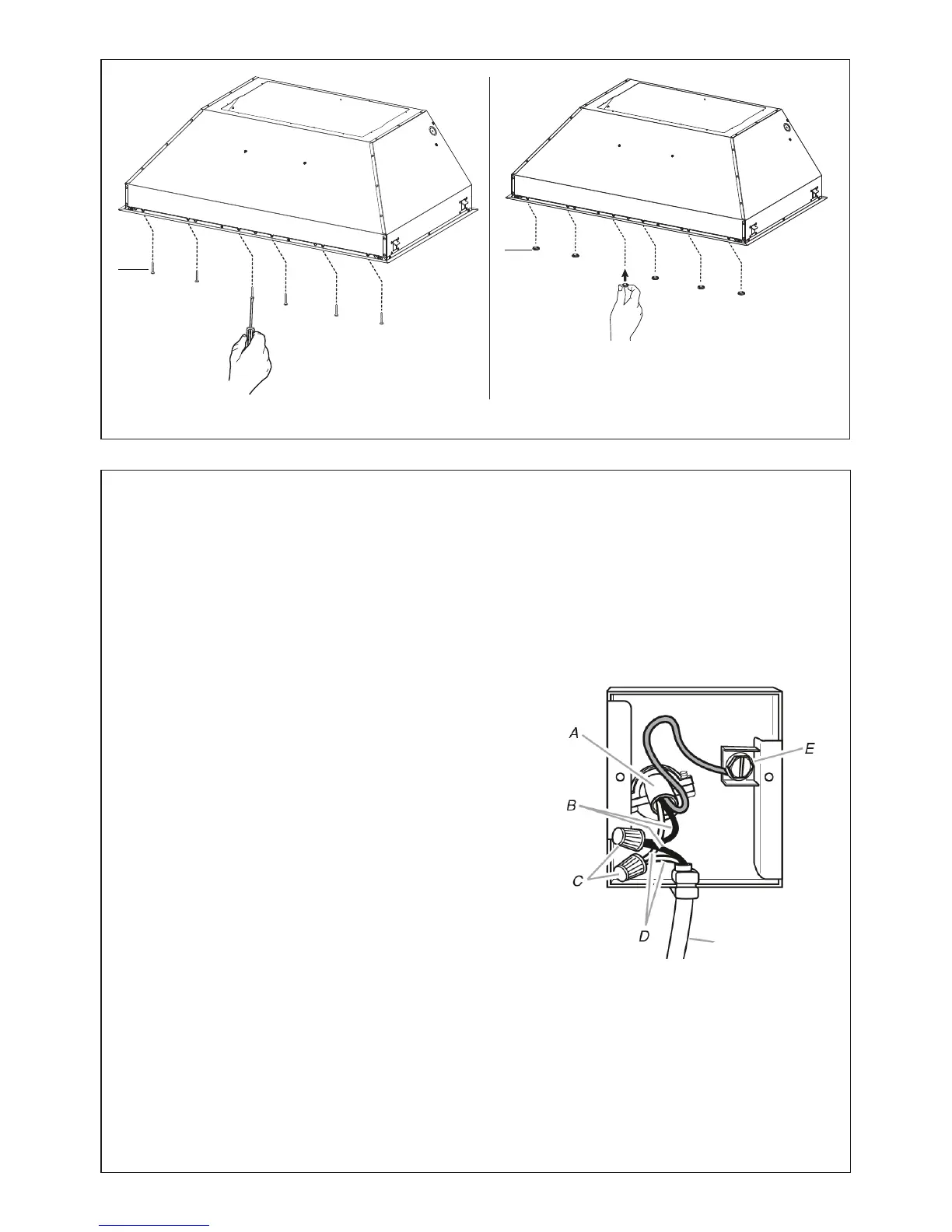

Fixez la hotte en utilisant les 6 vis (9d). Posez les 6 obturateurs (10) après avoir xé la hotte.
9d
10
Réalisation des branchements
Défoncez l'entrée électrique à l'aide d'un
tournevis plat. Faites passer le câble
d'alimentation dans l'entrée électrique
défoncée. Branchez le câble d'alimentation à
la hotte. Branchez le l blanc de l'alimentation
(A) au l blanc de la hotte (D) à l'aide d'un
connecteur verrouillé par rotation. Branchez le
l noir de l'alimentation au l noir de la hotte (B)
à l'aide d'un connecteur verrouillé par rotation
(C). Branchez le l vert (E) (vert et jaune) de
mise à la terre sous la vis de mise à la terre
verte. Remettez le couvercle du compartiment
des câblages externes et les ltres à graisse
en place.
Raccordez le conduit au registre et scellez
toutes les connexions à l'aide de ruban.
Mettez l'alimentation sous tension. Mettez
le ventilateur et l'éclairage en marche. Si la
hotte ne fonctionne pas, assurez-vous que le
disjoncteur ou le fusible du domicile n'a pas
sauté. Si l'unité ne fonctionne toujours pas,
débranchez l'alimentation et vériez si les
branchements ont été réalisés correctement.
Remettez le couvercle du compartiment des
câblages externes.
Câblage
de la hotte
