Facnor - notice de montage rev 2012 - enrouleurs de génois LS+ / LX+ / RX+

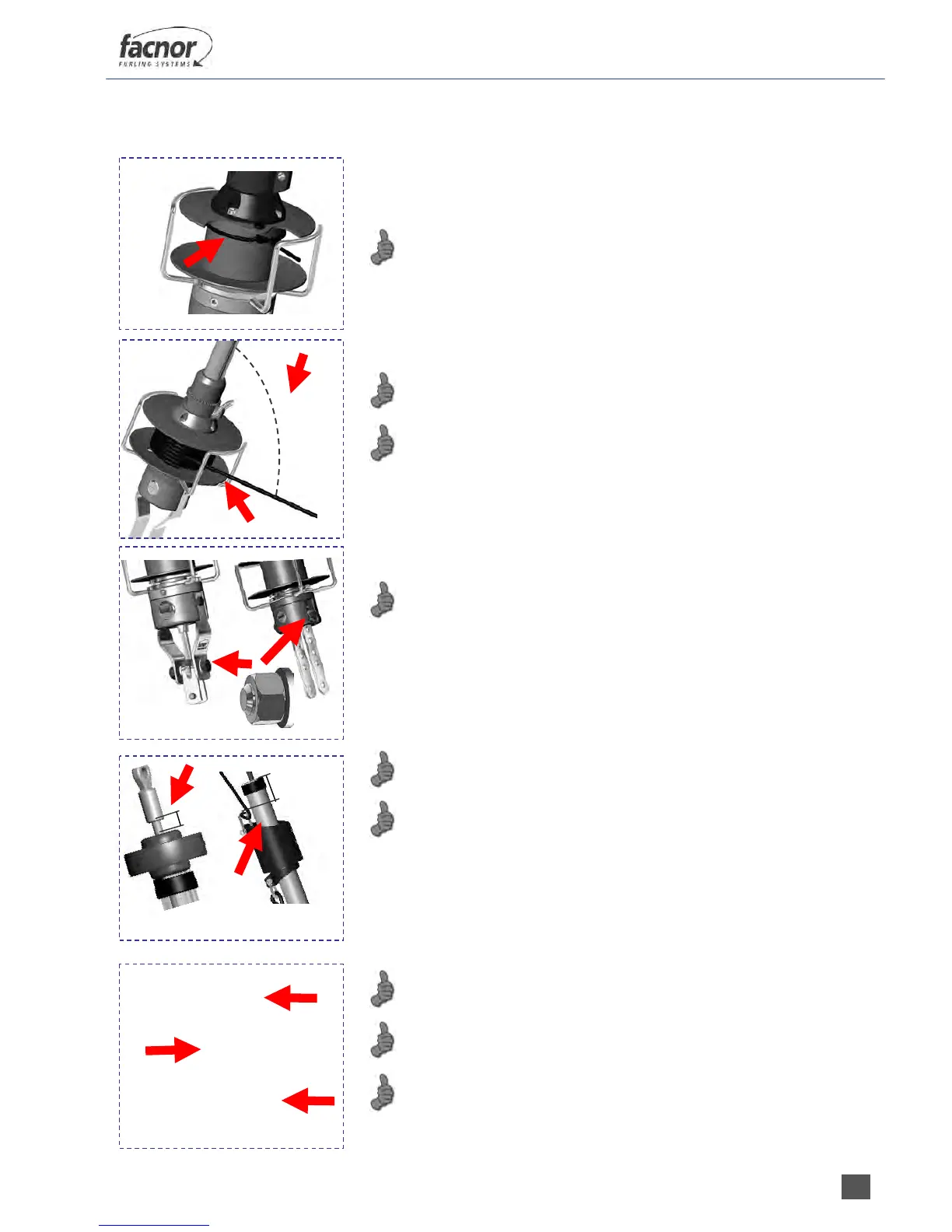

10- CHECK LIST APRES MONTAGE
La drosse fait un tour mort autour du tambour
La drosse est orientée à 90° par rapport aux profils
(quand la drosse est au milieu de la hauteur de la bobine)
La drosse passe bien dans le guide en inox
(si non, se reporter p.13, « orientation du guide drosse »)
L’axe de fixation basse de l’étai est bien vissé, un filet
au moins doit dépasser de l’écrou
(Vérifier à cette occasion, les vis de fixation du kit ridoir, si l’enrouleur est
équipé de cette option)
Voile hissée et étarquée :
distance rondelle déflecteur - terminaison basse étai
=40mm minimum – 139mm maximum
distance curseur - bouchon de profil
=75mm minimum – 150 mm maximum*
Valeurs préconisées (variable selon la géométrie du gréement)
* après allongement total du tissu de la voile. Plus le curseur est
éloigné du bouchon, plus le risque d’enroulement de la drisse
autour de l’étai est important. Veiller à ce que l’angle drisse/étai ne
soit pas inférieur à 15° (dans le cas contraire cf page 14)
Le curseur est bien dégagé de toute drisse
Le génois n’est pas trop étarqué
L’étai est suffisamment raidi
15
90°
minimum
40 mm
minimum
75 mm
CURSEUR
DÉGAGÉ ?
ETARQUAGE
GENOIS, OK ?
TENSION ETAI ?
français
