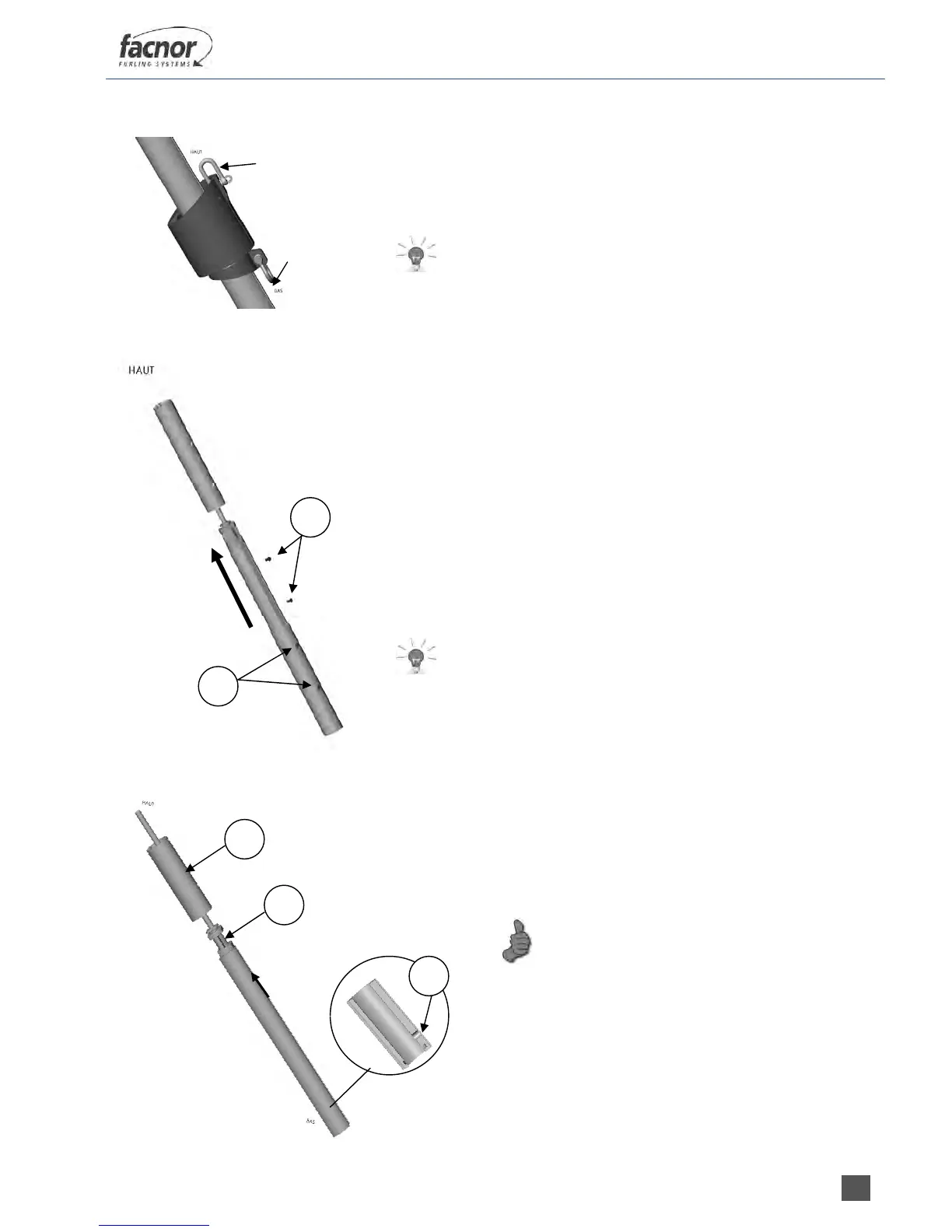

4.3- MISE EN PLACE DU CURSEUR
Respecter le sens d’introduction du curseur émerillon.
Fixer les deux manilles. Pour hisser les profils le plus haut
possible nous vous conseillons d’enfiler le curseur émerillon
et monter l’ensemble à l’aide d’une drisse.
Prendre soin de fixer un bout de rappel pour le
redescendre.
4.4- ASSEMBLAGE DES PROFILS
Le profil haut est en place. Assembler un palier autour de
l’étai. Enfiler le profil suivant équipé préalablement de son
manchon (cf préparation des profils p.4), avec le manchon
orienté vers le haut de l’étai. A l’aide du manchon,
introduire le palier dans le profil supérieur, jusqu’à faire
coïncider les perçages du manchon avec ceux du profil
supérieur.
Mettre les deux vis (Rep. G) en place. Puis serrer les 4 vis
(Rep. G+H) progressivement en les bloquant.
Recommencer l’opération jusqu’au dernier profil. Ne rien
fixer sur le bas du dernier profil.
Si votre étai oblige à utiliser un profil de 1
mètre, veiller à ce qu’il soit monté au-dessus du
profil de 2 mètres le plus bas.
4.5- MISE EN PLACE DU TUBE TELESCOPIQUE
Une fois les profils hissés le plus haut possible, assembler
un palier autour de l’étai.
Glisser le tube télescopique, et donc le palier (Rep. J),
dans le profil bas externe (Rep. I).
Le tube télescopique doit être
enfilé comme indiqué ci-contre (Rep.
K). Le côté à perçage unique doit être
orienté vers le bas.
