Facnor LS - Réglage des Profils; Fixation de Lentrée de Voile

Facnor - Enrouleurs de génois LS / LX / RS / RX - Notice de montage

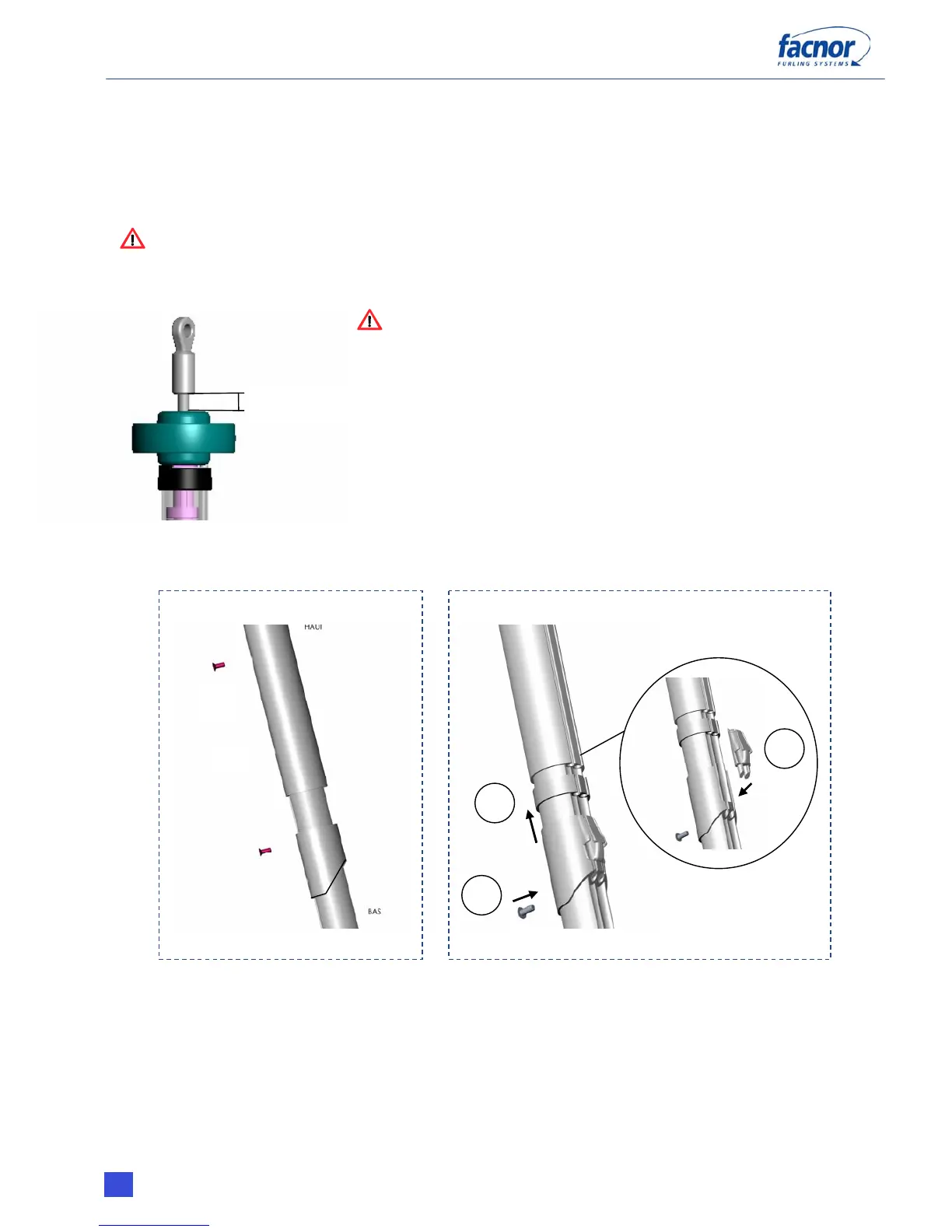

4.10- REGLAGE DES PROFILS
Retendre légèrement le pataras pour éviter que l’étai ne présente une flèche trop importante.
Laisser la pièce de l’entrée de voile reposer sur le tambour.
Remonter l’ensemble des profils afin de toucher la terminaison haute de l’étai. Engager une vis
dans un des trous bas du dernier profil.
ATTENTION : NE PAS LA VISSER . Appuyer sur la vis avec le pouce et laisser descendre
doucement les profils jusqu’à ce qu’un perçage corresponde au premier taraudage du tube
télescopique.
IMPORTANT :
 S’assurer que les profils sont redescendus d’au moins
50mm avant que la vis ne s’engage. Sinon redescendre
d’un trou 100 mm plus bas.
 Avoir un jeu de 40 mm à 139mm entre la rondelle
déflecteur de drisse et le bas du sertissage de la
terminaison haute de l’étai.
 La position idéale de l’entrée de voile se situe
entre 600 et 800 mm au-dessus de la manille du
tambour.
4.11- FIXATION DE L’ENTREE DE VOILE
GAMME LS / RX / RS GAMME LX
4.11.1 4.11.2
A ce stade du montage, le bas du dernier profil étant vissé, il ne reste plus qu’à fixer l’entrée
de voile.
4.11.1- Pour la gamme « LS » et « RX », faire coïncider les perçages du tube télescopique et
de l’entrée de voile. Puis, visser l’entrée de voile à l’aide de la vis fournie.
4.11.2- Pour la gamme « LX », dans un premier temps placer l’entrée de voile inox dans son
support. Puis, faire coïncider les perçages du tube télescopique et de l’entrée de voile. Enfin,
visser l’entrée de voile à l’aide de la vis fournie.
12
40 mm-139mm
2
1
3
français
