Facnor - Enrouleurs de génois LS / LX / RS / RX - Notice de montage
4- LES ETAPES DU MONTAGE DE L’ENROULEUR :

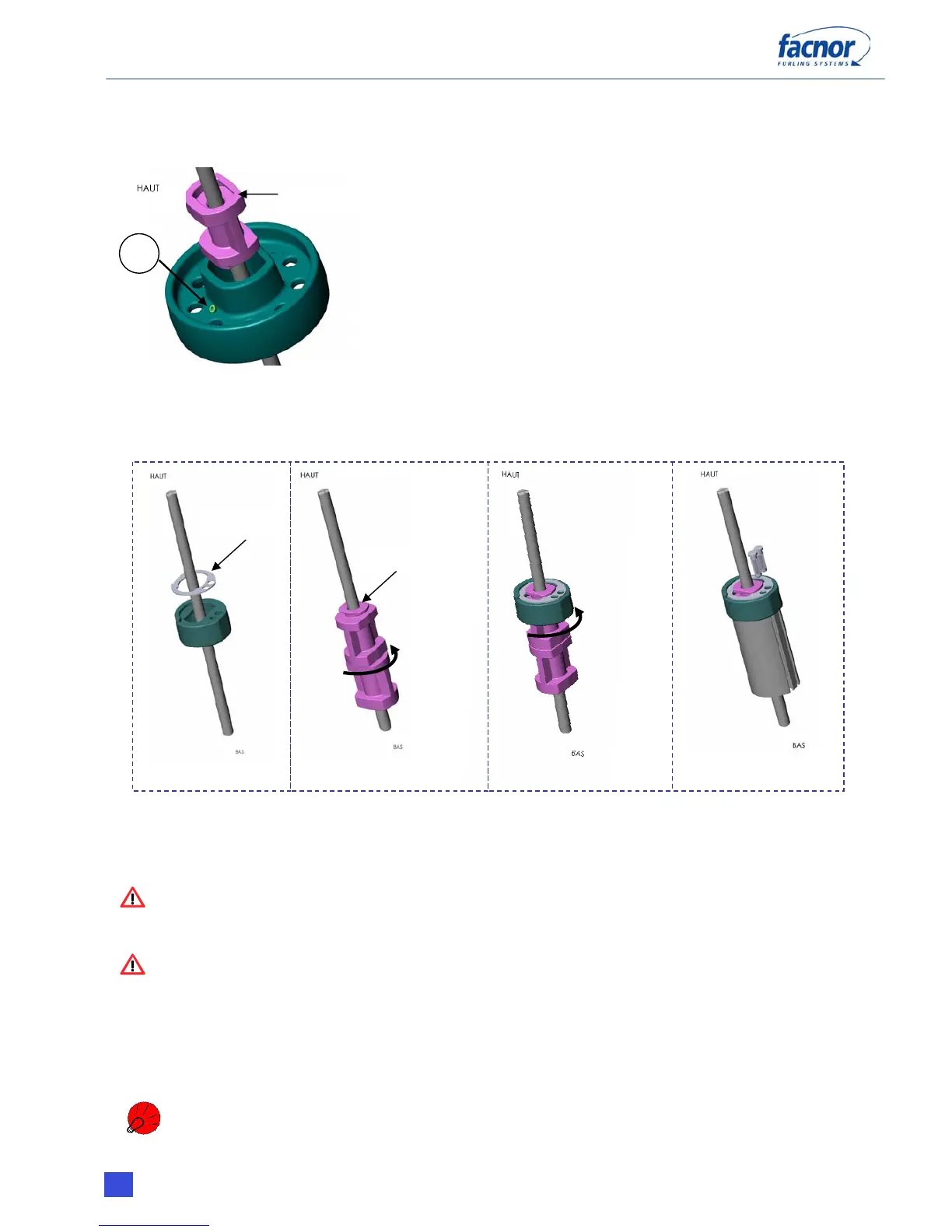

4.1 - MONTAGE DE LA RONDELLE DEFLECTRICE DE DRISSE*
Enfiler la rondelle autour de l’étai, vis vers le haut.
Assembler les 2 demi paliers au-dessus de la rondelle
déflecteur autour de l’étai, la partie « femelle » vers le haut.
Emboîter le palier dans la rondelle déflectrice de drisse.
Puis serrer la vis (Rep. F) qui maintiendra le palier.
* NOTA : pour les modèles LS/LX330, la rondelle déflecteur est remplacée par une poulie écarteur de drisse à
fixer sur le mât (cf p 14)
4.2- MONTAGE DU BOUCHON ET DU PROFIL HAUT
4.2.1 4.2.2 4.2.3 4.2.4
4.2.1- Enfiler la plaque inox puis le bouchon autour de l’étai. Bloquer la plaque en la glissant
dans les encoches du bouchon prévues à cet effet.
4.2.2- Autour de l’étai, assembler un 1
er
palier, puis un 2
ème
, la partie « mâle » vers le haut.
Emboîter les paliers l’un dans l’autre, et tourner le palier du dessous d’un quart de tour.
IMPORTANT : Ces deux paliers sont maintenant solidaires.
4.2.3- Introduire les 2 paliers solidaires à fond dans le bouchon, puis tourner les paliers
ensemble d’un quart de tour.
IMPORTANT : De cette façon, les paliers restent maintenus par le bouchon de
profil.
4.2.4- Enfiler le profil haut et l’emboîter en butée dans le bouchon. Si l’assemblage n’est pas
possible, tourner les paliers d’un demi-tour dans le bouchon.
Placer les 2 piges dans les trous du bouchon de profil et de la plaque inox. Puis, les enfoncer
dans les gorges du profil à l’aide d’un maillet.
Les piges servent simplement à immobiliser le bouchon. Par conséquent, ne pas
frapper trop fort au risque de détériorer le bouchon.
8
