Facnor - Enrouleurs de génois LS / LX / RS / RX - Notice de montage

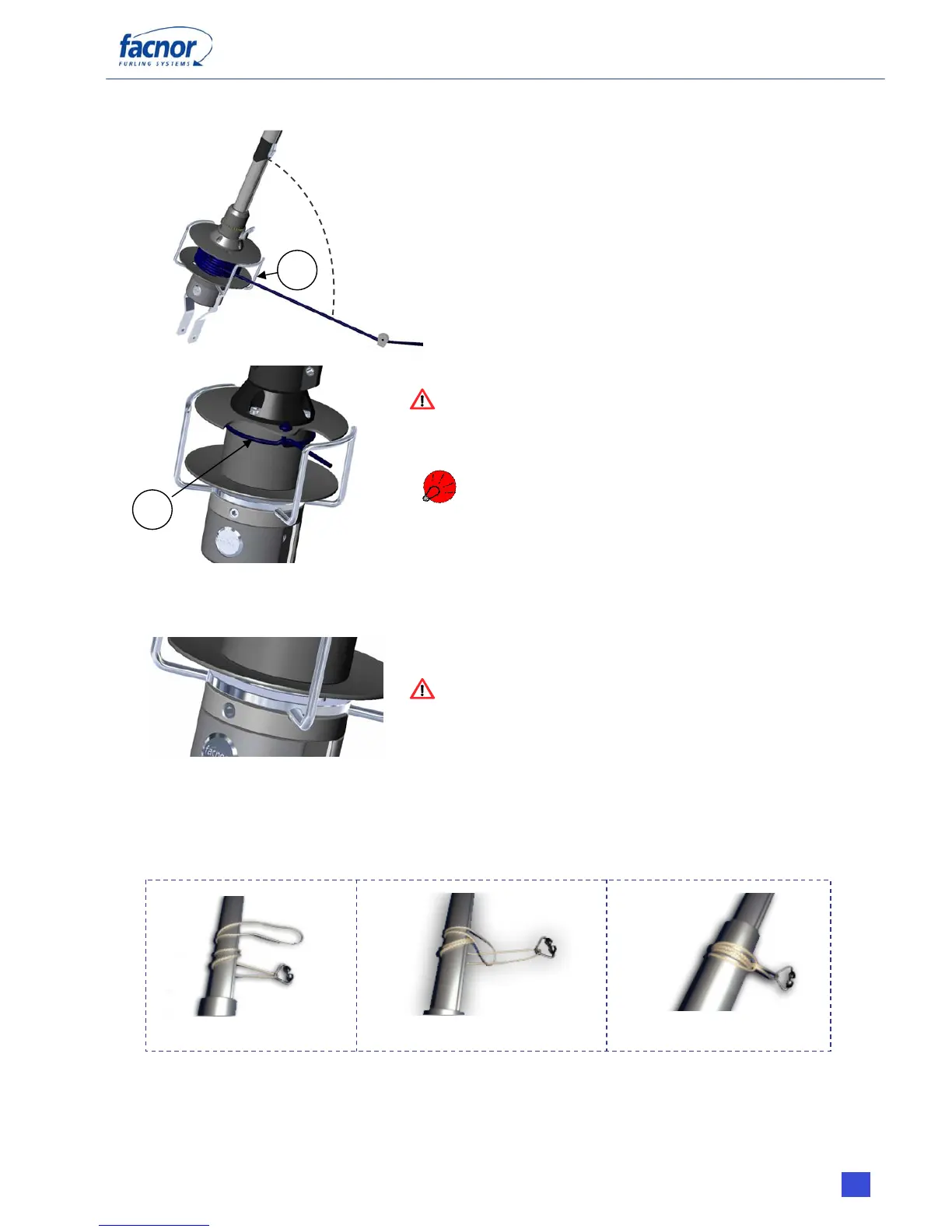

5- MONTAGE DE LA DROSSE DE COMMANDE
5.1 Positionnement de la 1
ère
poulie de renvoi
La drosse de commande devra être montée comme sur le
croquis ci-contre.
L’angle entre la drosse de commande et les profils doit
être d’environ 90° et le cordage doit passer dans le guide
inox (Rep. X).
(si guide inox mal orienté, cf 6.1 ci-dessous)
Fixer la première poulie de renvoi le plus loin possible du
tambour en respectant l’angle de 90° (drosse à mi-
hauteur de la bobine).
5.2 Mise en place de la drosse
IMPORTANT : Le premier tour de cordage doit
former une demi-clé (Rep. Y) autour du moyeu de la
bobine du tambour.
FAIRE QUELQUES TOURS MORTS AUTOUR DU
TAMBOUR. QUAND LA VOILE EST ROULEE, IL DOIT
TOUJOURS RESTER QUELQUES TOURS DE CORDAGE
DANS LE TAMBOUR.
6- ORIENTATION DU GUIDE DROSSE (GAMME LS)
6.1 Desserrer la vis (Rep. Z) légèrement afin de libérer
la rotation des guides drosse.
ATTENTION : NE PAS OTER LA VIS.
6.2 Orienter le guide en tendant la drosse de commande.
Nota : L’orientation du guide des gammes LX/RX s’opère au
moment du serrage des deux vis de l’embase (cf Rep. C’ page 14)
7- MISE EN PLACE DU PRE-FEEDER (GAMMES LX/RX)
Pour les gammes LX/RX, nous fournissons un pre-feeder qui permet de mieux guider la voile
lors de son envoi.
7.1 7.2 7.3
7.1- Avec la boucle en vectran, faire deux tours autour du tube télescopique.
7.2- Passer le pre-feeder dans l’extrémité de la boucle comme indiqué.
7.3- Positionner le pre-feeder. Tendre, puis serrer les boucles. Une fois la voile hissée, ôter le
pref-feeder et le stocker.
13
