Facnor - Enrouleurs de génois LS / LX / RS / RX - Notice de montage

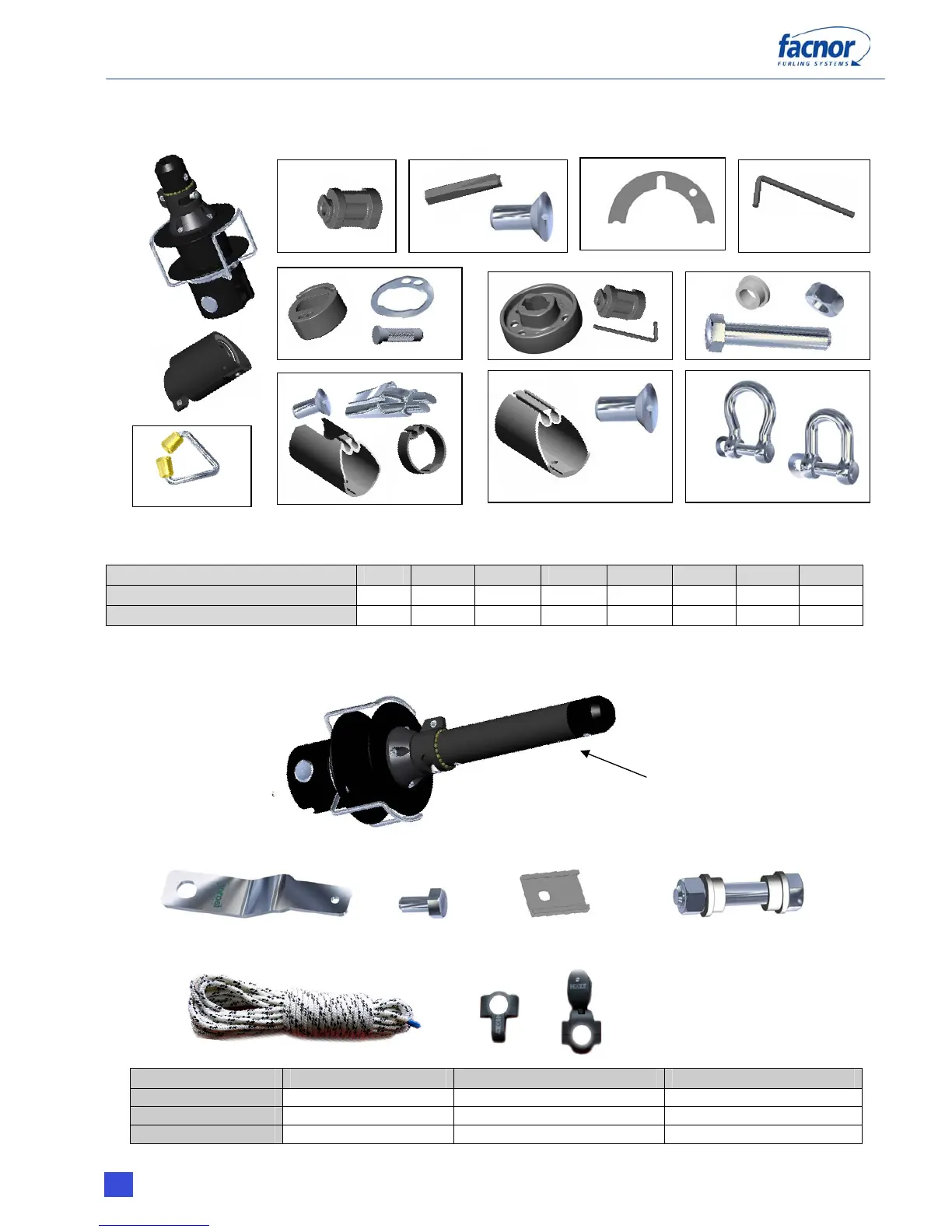

2.1 CONTENU DE LA BOITE CARTON
2.1.1 Kit standard
(1)
NOTA : pour les modèles LS/LX330, la rondelle déflecteur est remplacée par une poulie écarteur de drisse à fixer sur le mât
Tableau n°1
Longueur maxi étai 8M30 10M40 12M40 14M40 16M40 18M40 20M40 22M40
A = Quantité paliers nécessaire
(2)
7 8 9 10 11 12 13 14
B = Quantité vis nécessaire
(2)
16 20 24 28 32 36 40 44
(2)
NOTA : la quantité contenue dans les sachets peut être supérieure au nombre de vis ou paliers nécessaires
2.1.2 Options
 Option avale-ridoir
 Kit ridoir (montage cf p. 11)
 Kit cordage (montage cf p. 13)
Tableau n°2
Longueur-Ø cordage 20M x Ø 06MM 24M x Ø 08MM 24M x Ø 10MM
Quantité C 2 2 3
Quantité D 2 2 2
Modèle enrouleur LS/LX 60-100 RX70-100 LS/LX 130-180 RX130-200 LS/LX 200-290 RX260-300
4
2 x
modèle LS/RX/RS
A x B x
modèle LX
Cf tableau n°1
Cf tableau n°1
2 x
1 x
1 ou 2 x
2 x
tambour avec option avale-ridoir
2 x
C x
D x
2 x 2 x 1 x
modèle LX/RX
(1) NOTA
modèle LX/RX/RS
2 x
