Facom 714A - Page 103

103

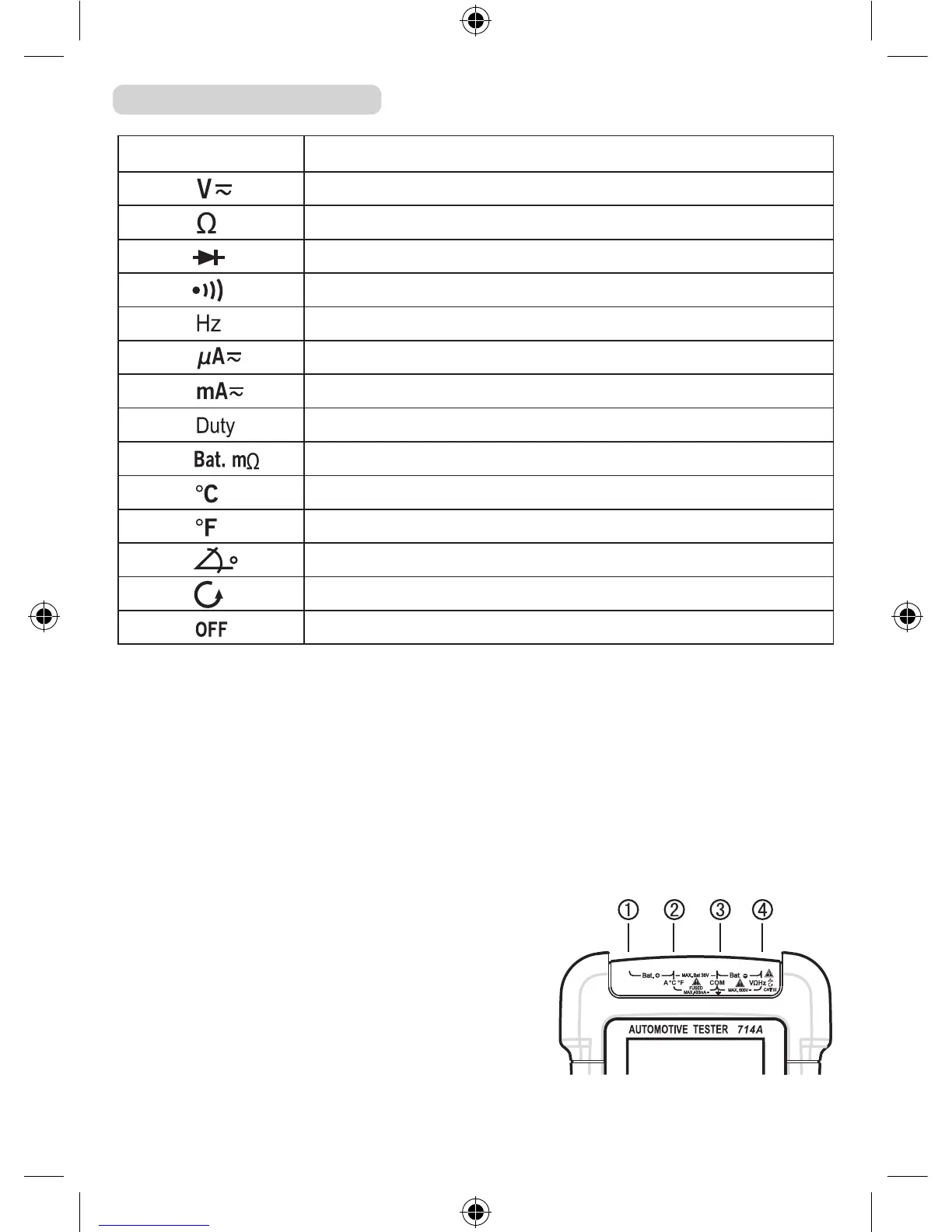

Przełącznik funkcji i zakresu
Położenie przełącznika Funkcja pomiarowa
Napięcie prądu przemiennego 0–600 V. - Napięcie prądu stałego 0–600 V.
Omy, od 0 do 40 MΩ.
Test diody. Powyżej 2 V wyświetlany symbol „OL”.
Test ciągłości Brzęczyk włącza się przy <30 Ω i wyłącza >50 Ω.
Częstotliwość od 1 Hz do 400 kHz
Prąd przemienny lub stały, od 0 µA do 4000 µA.
Prąd przemienny lub stały, od 0 mA do 400 mA.
Wypełnienie przebiegu od 5% do 95%
Wewnętrzna rezystancja akumulatora od 0 mΩ do 4000 mΩ.
Stopnie Celsjusza od -20°C do 1000°C.
Temperatura w stopniach Fahrenheita -4°F do 1832°F
Kąt zwarcia styków przerywacza
Pomiar prędkości obrotowej od 250 do 40 000 obr./min.
Wyłączenie miernika
Informacje o złączach wejściowych
➀ Dodatnie złącze wejściowe na próbkowane napięcie w pomiarach wewnętrznej rezystancji
akumulatorów. Musi być połączone z dodatnim zaciskiem badanego akumulatora pojazdu.
➁Złącze wejściowe do pomiarów prądu < 400 mA. Dodatnie złącze wejściowe termopary typu K do
pomiarów temperatury. Złącze wyjściowe prądu pomiarowego wewnętrznej rezystancji akumulatorów.
Musi być podłączone do dodatniego zacisku badanego akumulatora pojazdu.
➂Ujemne złącze wejściowe termopary typu K do pomiarów temperatury. Złącze wejściowe prądu
pomiarowego wewnętrznej rezystancji akumulatorów. Musi być podłączone do ujemnego zacisku badanego
akumulatora pojazdu. Złącze wspólne (powrotne) dla
pozostałych pomiarów.
➃Złącze wejściowe w pomiarach napięcia, ciągłości,
rezystancji, diody, częstotliwości, prędkości obrotowej
oraz kąta zwarcia styków przerywacza. Ujemne złącze
wejściowe próbkowanego napięcia w pomiarach
wewnętrznej rezystancji akumulatorów. Musi być
podłączone do ujemnego zacisku badanego akumulatora
pojazdu.
