125
Måling af frekvens
1. Tilslut den sorte prøveledning til "COM"-klemmen og den røde prøveledning til " "-klemmen.
2. Indstil kontakten for områdevalg på position Hz.
3. Tilslut prøveledningerne til den kilde eller den last, der skal prøves.
4. Afs rdien.
Bemærk : Indgangssignalets spænding være mellem 500 mV (effektivværdi) og 20 V (effektivværdi). Hvis spændingen
overstiger 20 V (effektivværdi), kan aflæsningsværdiens præcision være uden for det specificerede præcisionsområde.
Diodetest
1. Tilslut den sorte prøveledning til "COM"-klemmen og den røde prøveledning til " "-klemmen. (Bemærk:
Polariteten for den røde ledning er positiv "+")
2. Indstil kontakten for områdevalg på position , og tryk derefter på "SELECT"-tasten, indtil symbolet " "
vises på skærmen.
3. Tilslut den røde prøveledning til anoden på den diode, der skal afpves, og den sorte pveledning til diodens katode.
4.Påsrmenvisesdiodensomtrentligesndingsfald.Hvisforbindelsenervendtom,vises"OL"påskærmen.
Måling af arbejdscyklus
1. Tilslut den sorte prøveledning til "COM"-klemmen og den røde prøveledning til " "-klemmen.
2. Indstil kontakten for strømområde på positionen Duty.
3. Tilslut prøveledningerne til den signalkilde, der skal afprøves.
4. Afs rdien.
Bemærk:
1. Indgangssignalets spænding være mellem 3 V (spidsværdi) og 50 V (spidsværdi). Hvis spændingen er for lav, kan
målingen ikke udføres. Hvis spændingen overstiger 50 V (spidsværdi), kan aflæsningsværdiens præcision være uden for
det specificerede præcisionsområde.
2. Hvis indgangssignalets frekvens er for lav, bliver aflæsningsværdien mindre stabil.
3. Indgangsspændingens polaritet skal være korrekt, ellers kan målingen ikke udføres.

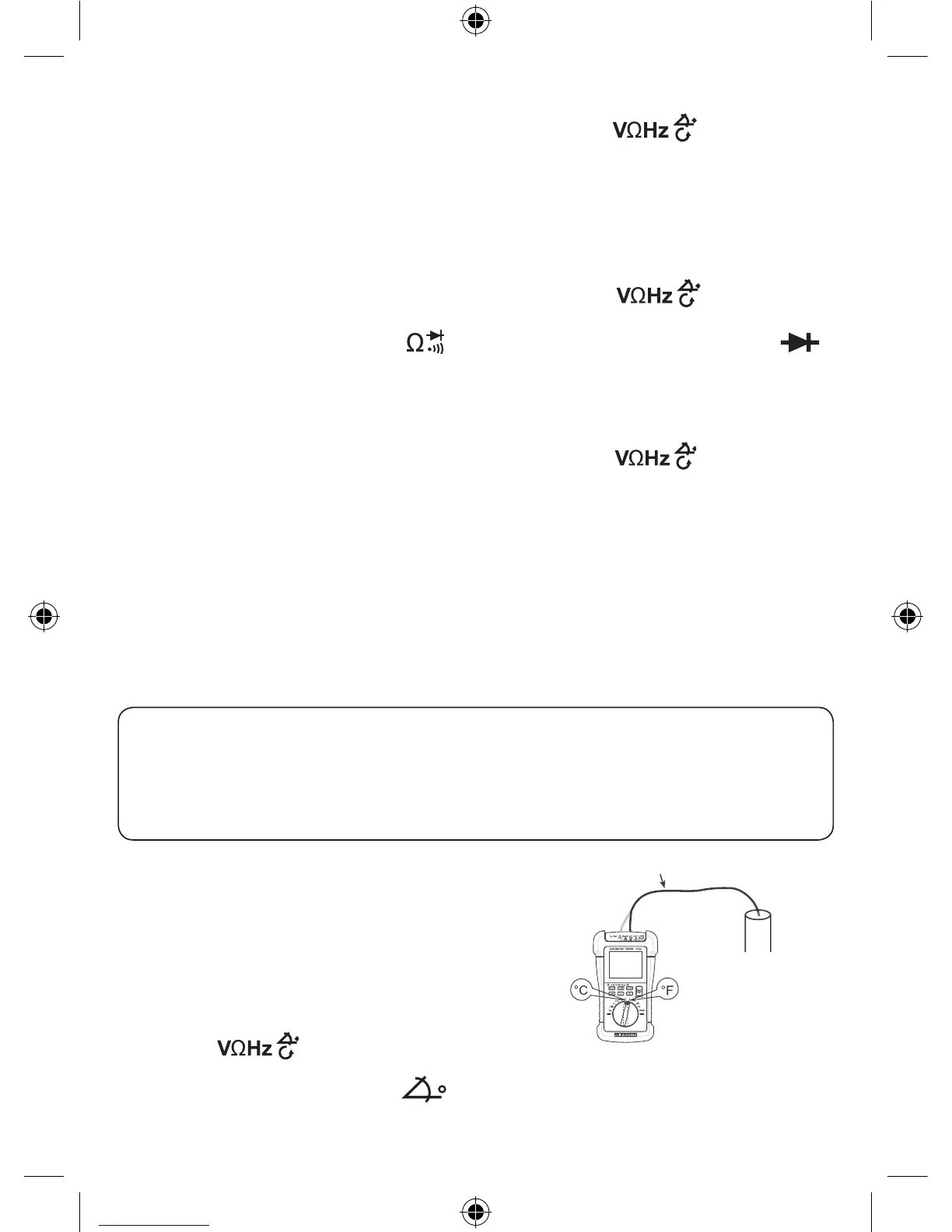

ling af temperatur (Figur 5)
1. Tilslut det negative "-" stik på termoelementet type K til "COM"-
klemmen og det positive "+" stik på termoelementet til "C°F"-
klemmen.
2.Indstildrejekontaktenpåposition °C eller °F.
3. Tilslut termoelementets prøvespids til den genstand, der skal afprøves.
4. Vent, til afsningsrdien er stabil, og aflæs værdien på srmen.
ling af kamvinkel (Figur 6)
1.Tilslut den sorte prøveledning til "COM"-klemmen og den røde
prøveledning til " "-klemmen. (Bemærk: Polariteten for den
røde ledning er positiv " + ")
2. Indstil kontakten for områdevalg på position .
BEMÆRK : For at undgå risiko for beskadigelse af måleinstrumentet eller andet udstyr skal du huske, at
måleinstrumentets nominelle værdi går fra -20°C til +1000°C og fra -F til 1832°F, men det termoelement af type K,
som leveres med måleinstrumentet, har en nominel kapacitet på 250°C. Ved temperaturer uden for dette område skal der
anvendesettermoelementmedenhøjerenominelkapacitet.
Det termoelement af type K, som leveres med måleinstrumentet, leveres gratis med og er ikke professionelt udstyr. Det
må kun anvendes til ikke-kritiske referencemålinger. Anvend et professionelt termoelement til præcisionsmålinger.
Termoelement type K
Genstand
Figur 5
