Facom 714A - Page 126

126
3. Tryk på "SELECT"-tasten, indtil det antal motorcylindre, der skal
prøves,vises.(Måleinstrumentetviserantalletafcylindreefterfulgtaf"CYL").
4. Tilslut den sorte prøveledning til jord eller den negative klemme
på batteriet og den røde prøveledning til lavspændingsklemmen på
strømfordeleren eller den negative klemme på tændspolen.
5. Start motoren, og aflæs værdien på skærmen.
Bemærk: 1. Indgangsspændingen skal være mellem 3 V (spidsværdi) og 50 V
(spidsværdi). Hvis spændingen er for lav, kan målingen af kamvinkel ikke udføres.
2. Aflæsningsværdiensstabilitetfalder,hvismotoromdrejningstalleterforlavt.
3. Indgangsspændingens polaritet skal være korrekt, ellers kan målingen
ikke udføres.
Måling af motoromdrejningstal
1. Tilslut den sorte prøveledning til "COM"-klemmen og den røde prøveledning
til " "-klemmen. (Bemærk: Polariteten for den røde ledning er
positiv "+")
2. Indstil kontakten for områdevalg på position .
3. Tryk på "SELECT"-tasten, indtil det antal motorcylindre, der skal prøves, vises.
4.Tilslutdensorteprøveledningtiljordellerdennegativeklemmepåbatteriet
og den røde prøveledning til lavspændingsklemmen på strømfordeleren eller
den negative klemme på tændspolen.
5. Start motoren, og aflæs værdien på skærmen.
Bemærk: 1. Indgangsspændingen skal være mellem 3 V (spidsværdi) og 50 V
(spidsværdi). Hvis spændingen er for lav, kan målingen ikke udføres.
2.Måleinstrumentetsmåleområdegårfra250o/min.til40.000o/min.Hvismotorensfaktiskeomdrejningstalliggeruden
for dette område, bliver målingen ukorrekt.
Hvisduskalmåleetomdrejningstal,derliggerudenfordetteområde,kandumåletændingsfrekvensenogderefter
udregneomdrejningstalletvedhjælpaffølgendeformel:N = 120 F/C
I denne formel er Nomdrejningstallet(enhed:o/min.),F er tændingsfrekvens (enhed: Hz), og C er antallet af cylindre.
3. Indgangsspændingens polaritet skal være korrekt, ellers kan målingen ikke udføres.
Måling af intern modstand i køretøjets batteri
Bemærk: Anvend kun 4-tråds målemetoden til at udføre en måling af den interne modstand. Kontroller, at der er foretaget
korrekte tilslutninger.
Advarsel:
1. Anvend ikke måleinstrumentet til at måle et batteris interne modstand, hvis batteriets spænding overstiger 36 V, da det
kan ødelægge måleinstrumentet.
2. Kortslut ikke batteriets klemmer i forbindelse med tilslutningerne, da det kan ødelægge batteriet.
3. Kontroller, at modstanden i hver prøveledning (med klips) er mindre end 50 Ωforatundgåfejl,derskyldes
prøveledningen (to prøveledninger deler en klips).
4. Kontroller måleinstrumentets sikring før måling.
Måleprocedure:
1. Indstil kontakten for strømområde på position Bat. mΩ.
2. Se Figur 8: sæt stikkene på de to røde prøveledninger ind i de to " "-klemmer og stikkene på de to sorte prøveledning
ind i de to " "-klemmer.
3.Fjernoxidlagetpåbatteriklemmernesoverflade.
Tilslut den røde klips til batteriets positive klemme og den sorte klips til batteriets negative klemme (Figur 8).
Bemærk: For at opnå en præcis måling må de to kæber på hver klips ikke røre hinanden direkte (Figur 8).

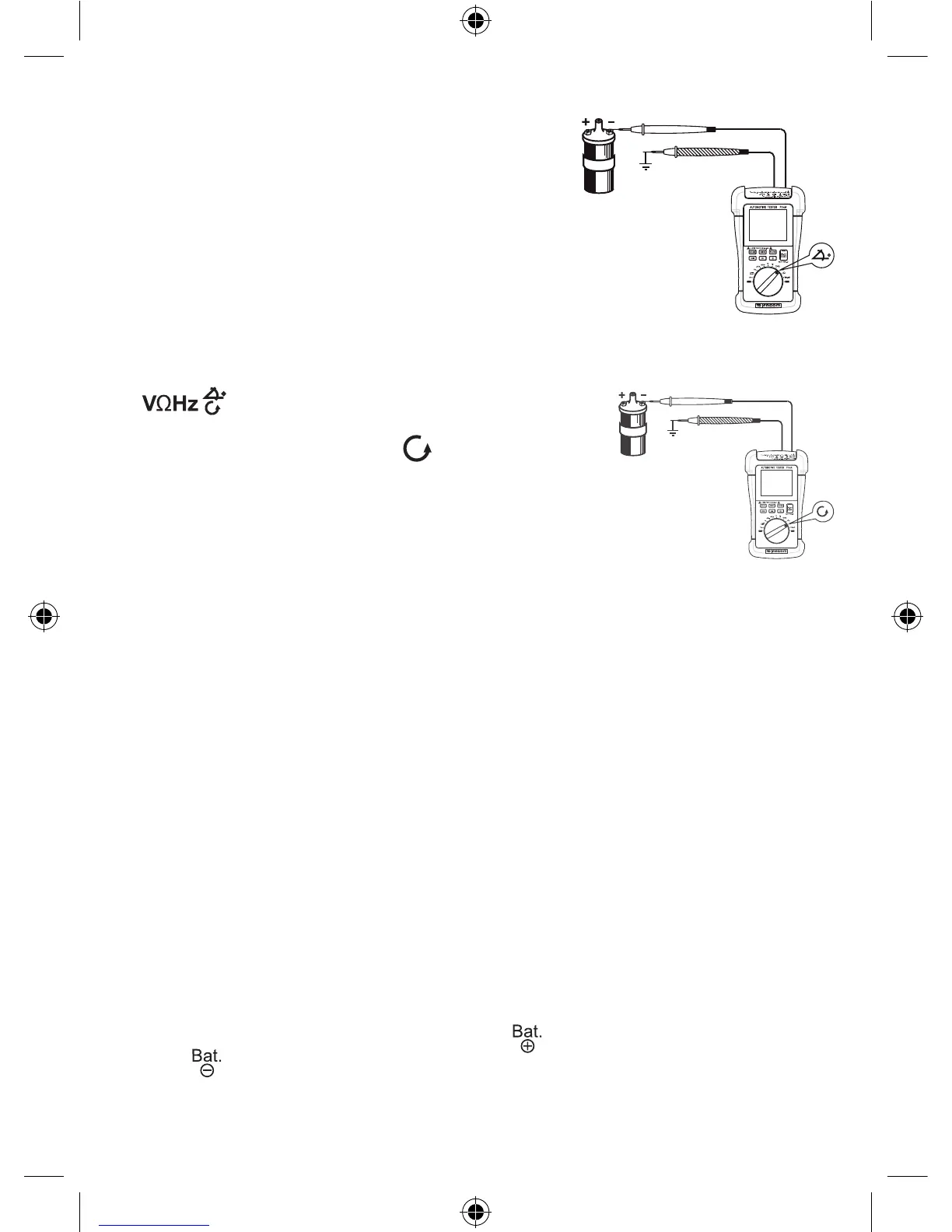

Figur 6
Tændspole
Jord
Figur 7
Tændspole
Jord
