Mesure de la fréquence
1. Connectez le fil de test noir sur la borne "COM" et le fil de test rouge sur la borne " ".
2. Positionnez le sélecteur de gamme sur
Hz.
3. Connectez les deux fils de test en parallèle sur la source ou la charge à tester.
4. La valeur s'affiche à l'écran.
Note : La tension du signal d'entrée doit être comprise entre 500 mVeff et 20 Veff. Si la tension est supérieure à 20 Veff, la précision
de la valeur peut être en dehors de la gamme de précision spécifiée.
Test de diode
1. Connectez le fil de test noir sur la borne
"COM" et le fil de test rouge sur la borne " ". (Note : La polarité du fil de
test rouge est positive
"+" ).
2. Positionnez le sélecteur de gamme sur , puis appuyez sur la touche
"SELECT" jusqu'àapparitionàl'écrandel'icône
" ".
3. Connectez le fil de test rouge sur l'anode de la diode à tester et le fil de test noir sur la cathode de la diode.
4.Lachutedetensionapproximativedeladiodes'affiche.Sivousinversezlaconnexion,l'indication"OL"s'afficheàl'écran.
Mesure du cycle opératoire
1. Connectez le fil de test noir sur la borne "COM" et le fil de test rouge sur la borne " ".
2. Positionnez le sélecteur de gamme sur
Duty.
3. Connectez les deux fils de test en parallèle sur la source du signal à tester.
4. La valeur s'affiche à l'écran.
Note :
1. La tension du signal d'entrée doit être comprise entre 3 V crête et 50 V crête. Si la tension est trop basse, la mesure est impossible à
réaliser. Si la tension est supérieure à 50 V crête, la précision de la valeur peut être en dehors de la gamme de précision spécifiée.
2. Si la fréquence du signal d'entrée est trop basse, la stabilité de la mesure décroît.
3. La polarité de la tension d'entrée doit être correcte car si ce n'est pas le cas, la mesure est impossible à réaliser.
Mesure de la température ( Figure 5 )
1. Connectez la pointe négative "-" du thermocouple de type K dans la borne "COM"
et la pointe positive "+" dans la borne "A°C°F".
2. Positionnez le sélecteur de gamme sur °C ou sur °F.
3.Connectezlapointeduthermocouplesurl'objetàtester.
4. Attendez que la mesure affichée à l'écran se stabilise.
Mesure de l'angle de came ( Figure 6 )
1. Connectez le fil de test noir sur la borne "COM" et le fil de test rouge sur la borne
" ". (Note : La polarité du fil de test rouge est positive
"+" ).
2. Positionnez le sélecteur de gamme sur .
3. Appuyez sur la touche
"SELECT" jusqu'àapparitiondunombredecylindresdu
moteur à tester. (Le nombre de cylindres affiché est suivi de l'indication "CYL").
4. Connectez le fil de test noir à la masse ou la borne négative de la batterie et le fil de test rouge à la borne basse tension de l'allumeur
ou à la borne négative de la bobine d'allumage.
5. Démarrez le moteur, la valeur s'affiche à l'écran.
NOTE: Lorsque l'appareil est calibré de -20°C à +1000°C et de -4°F à 1832°F, le thermocouple de type K fourni avec l'appareil est
calibré à 250°C. Pour mesurer des températures en dehors de ces gammes et afin de ne pas endommager l'appareil ou tout autre
équipement, vous devez utiliser un thermocouple au calibrage adapté. Le thermocouple de type K fourni avec l'appareil est offert,
ce n'est pas un outil professionnel et il ne permet de réaliser que des mesures non critiques. Pour réaliser des mesures précises, vous
devez vous procurer un thermocouple professionnel.

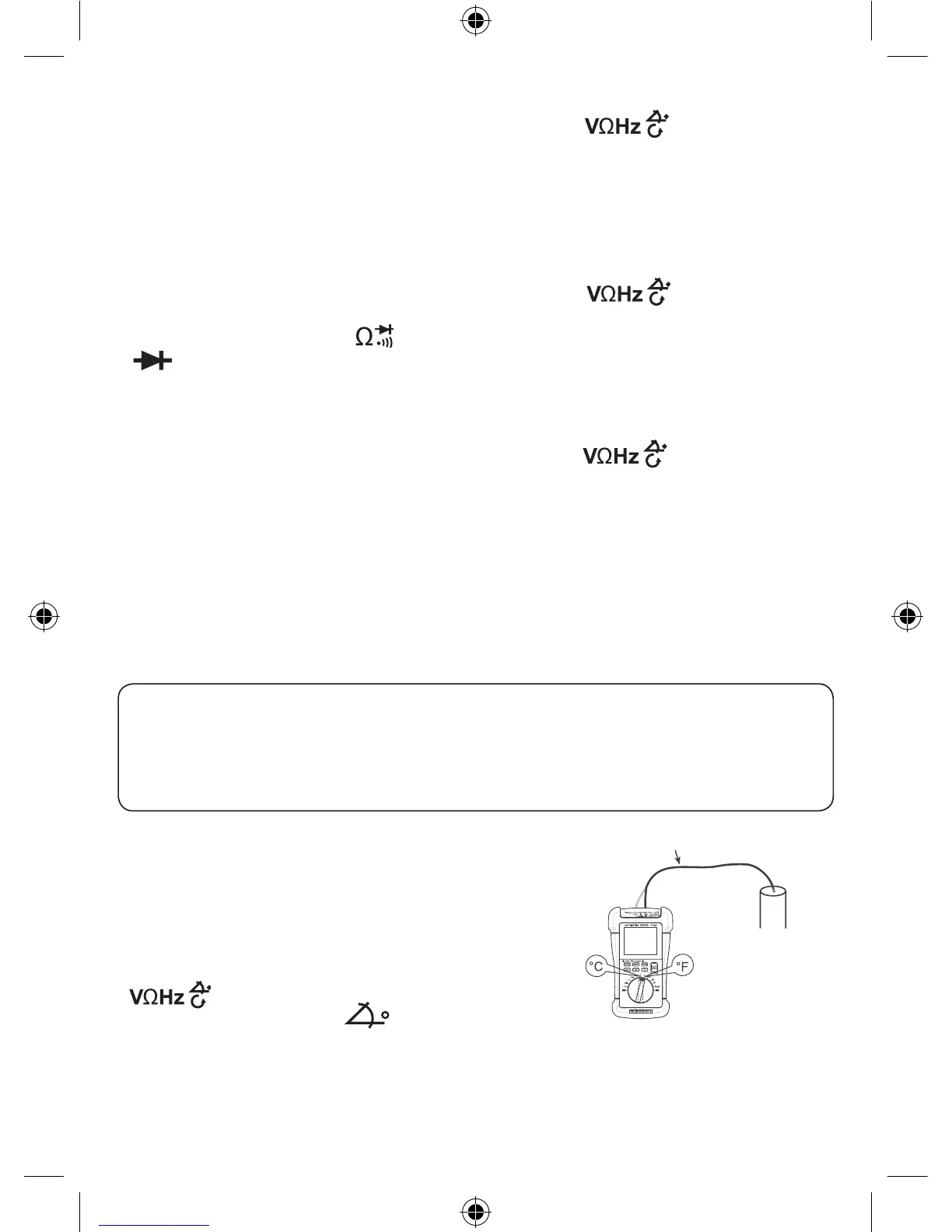

figure 5
Thermocouple de type K
Objet
