4. Στην οθόνη ενδείξεων εμφανίζεται η κατά προσέγγιση πτώση ορθής τάσης της διόδου. Εάν η σύνδεση είναι αντιστραμμένη,
το σύμβολο " OL " εμφανίζεται στην οθόνη ενδείξεων.
Μέτρηση κύκλου λειτουργίας
1. Συνδέστε το μαύρο αγωγό δοκιμής στον ακροδέκτη
"COM"
και τον κόκκινο αγωγό δοκιμής στον ακροδέκτη " ".
2. Βάλτε το διακόπτη εύρους στη θέση
Duty.
3. Συνδέστε τους αγωγούς δοκιμής στην πηγή σήματος που θέλετε να μετρήσετε.
4. Διαβάστε τη μέτρηση στην οθόνη.
Σημείωση:
1. Η τάση του σήματος εισόδου πρέπει να είναι μεταξύ 3V κορυφής και 50V κορυφής. Εάν η τάση είναι πολύ χαμηλή, δεν είναι
δυνατή η διεξαγωγή μέτρησης. Εάν η τάση υπερβαίνει τα 50V κορυφής, η ακρίβεια της μέτρησης ενδέχεται να βρίσκεται εκτός
του προδιαγεγραμμένου εύρους ακρίβειας.
2. Εάν η συχνότητα του σήματος εισόδου είναι πολύ χαμηλή, η σταθερότητα της ένδειξης μέτρησης θα μειωθεί.
3. Η πολικότητα της τάσης εισόδου πρέπει να είναι σωστή, διαφορετικά θα είναι αδύνατη η διεξαγωγή μέτρησης.

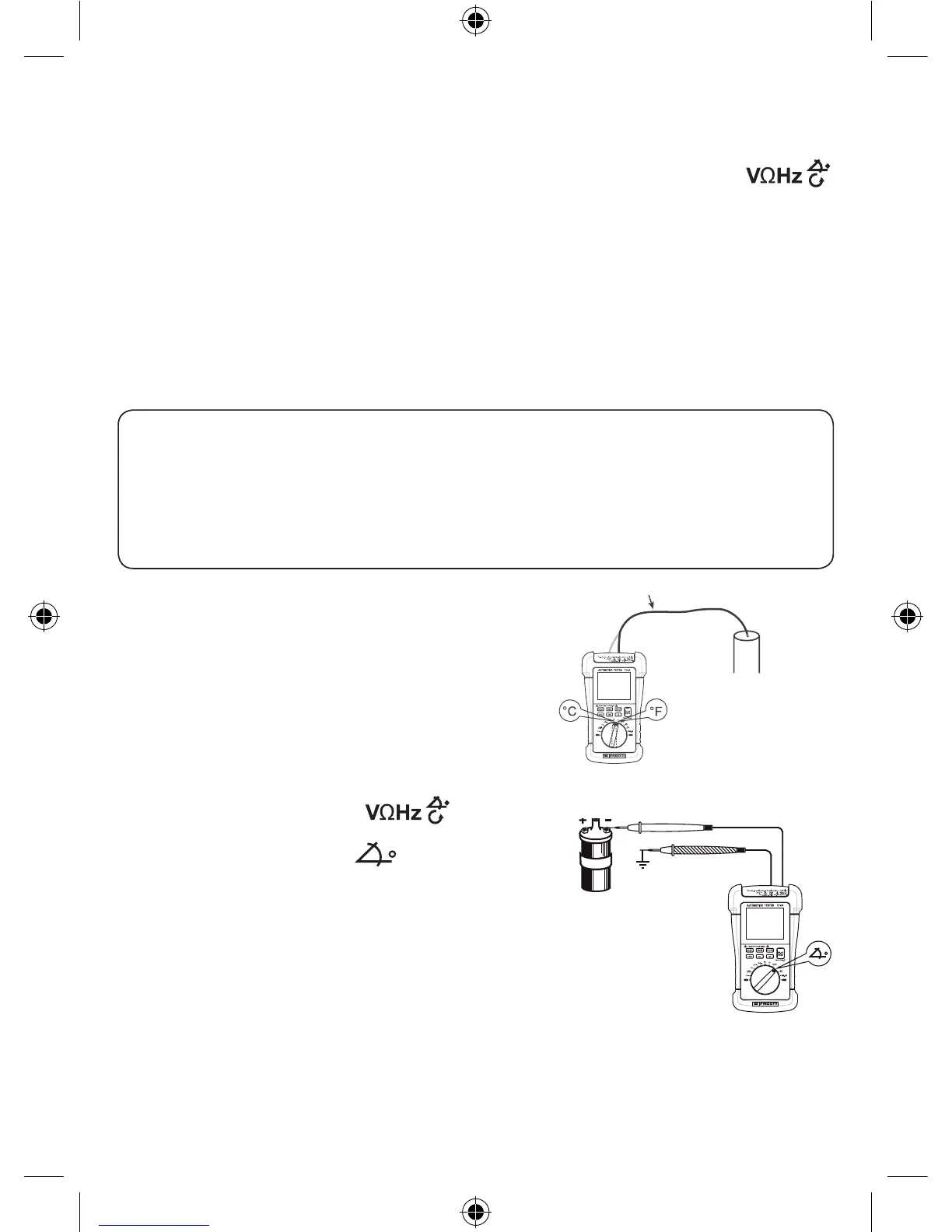

Μέτρηση θερμοκρασίας (Εικόνα 5)
1. Συνδέστε το αρνητικό βύσμα
"-"
του θερμοστοιχείου τύπου Κ στον
ακροδέκτη
"COM"
και το θετικό βύσμα
"+"
του θερμοστοιχείου τύπου Κ
στον ακροδέκτη
"A°C°F".
2. Βάλτε το διακόπτη εύρους στη θέση
°C ή °F.
3. Συνδέστε το άκρο του θερμοστοιχείου στο αντικείμενο που θέλετε να
μετρήσετε.
4. Περιμένετε να σταθεροποιηθεί η μέτρηση και στη συνέχεια διαβάστε τη
μέτρηση στην οθόνη ενδείξεων.
Μέτρηση γωνίας κλεισίματος (Εικόνα 6)
1
. Συνδέστε το μαύρο αγωγό δοκιμής στον ακροδέκτη
"COM"
και τον
κόκκινο αγωγό δοκιμής στον ακροδέκτη " " . (Σημείωση: Η
πολικότητα του κόκκινου αγωγού είναι θετική
" + ")
2. Βάλτε το διακόπτη εύρους στη θέση .
3. Πατήστε το πλήκτρο
"SELECT"
ώσπου να εμφανιστεί στη οθόνη
ενδείξεων ο αριθμός κυλίνδρων του κινητήρα που θα δοκιμάσετε. (Στο
μετρητή εμφανίζεται ο αριθμός των κυλίνδρων μαζί με το σύμβολο "CYL".)
4. Συνδέστε το μαύρο αγωγό δοκιμής στη γείωση ή στον αρνητικό ακροδέκτη
της μπαταρίας και τον κόκκινο αγωγό δοκιμής στον ακροδέκτη χαμηλής τάσης
του διανομέα ή στον αρνητικό ακροδέκτη του πηνίου ανάφλεξης.
5. Βάλτε μπροστά τον κινητήρα και διαβάστε την ένδειξη στη οθόνη.
Σημείωση:
1. Η τάση εισόδου πρέπει να είναι μεταξύ 3V κορυφής και 50V κορυφής. Εάν η τάση είναι πολύ χαμηλή, δεν είναι δυνατή η
διεξαγωγή μέτρησης.
2. Η σταθερότητα της μέτρησης μειώνεται εάν η ταχύτητα περιστροφής του κινητήρα είναι πολύ χαμηλή.
3. Η πολικότητα της τάσης εισόδου πρέπει να είναι σωστή, διαφορετικά θα είναι αδύνατη η διεξαγωγή μέτρησης.
ΣΗΜΕΙΩΣΗ :
Για την αποφυγή ενδεχόμενης πρόκλησης ζημιάς στο μετρητή ή σε άλλο εξοπλισμό, να θυμάστε πως
ενώ ο μετρητής έχει διαβαθμιστεί για θερμοκρασίες -20oC έως +1000oC και -40F έως 18320F, το θερμοστοιχείο τύπου
K που παρέχεται με το μετρητή έχει διαβαθμιστεί για θερμοκρασίες έως 2500C. Για θερμοκρασίες εκτός αυτού του
εύρους, χρησιμοποιήστε θερμοστοιχείο υψηλότερης διαβάθμισης.
Το θερμοστοιχείο τύπου Κ που παρέχεται με το μετρητή είναι αξεσουάρ, δεν είναι επαγγελματικό και μπορεί να
χρησιμοποιηθεί μόνο για μη κρίσιμες μετρήσεις αναφοράς. Για ακριβείς μετρήσεις, χρησιμοποιήστε επαγγελματικό
θερμοστοιχείο.
Εικόνα 6
Πηνίο ανάφλεξης
Γείωση
Θερμοστοιχείο τύπου K
Αντικείμενο
Εικόνα 5
