155
2. Nastavte přepínač do polohy a poté tisknutím tlačítka
„SELECT“
zobrazte na displeji symbol
„ “.
3. Připojte červený zkoušecí kabel k anodě měřené diody a černý zkoušecí kabel ke katodě diody.
4. Na displeji se zobrazí přibližný pokles napětí v propustném směru diody. Po obrácení připojení se
na displeji zobrazí symbol „OL“.
Měření pracovního cyklu
1. Připojte černý zkoušecí kabel ke svorce
„COM“
a červený zkoušecí kabel ke svorce „ “.
2. Nastavte otočný přepínač do polohy
Duty.
3. Připojte zkoušecí kabely ke zdroji měřeného signálu.
4. Přečtěte hodnotu na displeji.
Poznámka:
1. Napětí vstupního signálu nesmí vybočit z rozsahu 3 V (špička) až 50 V (špička). Je-li napětí příliš
nízké, nelze toto měření provést. Pokud napětí překračuje hodnotu 50 V šp., může dojít k překročení
specifikované přesnosti naměřené hodnoty.
2. Je-li vstupní signál měření kmitočtu příliš slabý, dochází k narušení stability naměřené hodnoty.
3. Musí být zajištěna správná polarita vstupního napětí. V opačném případě nebude možné toto
měření provést.

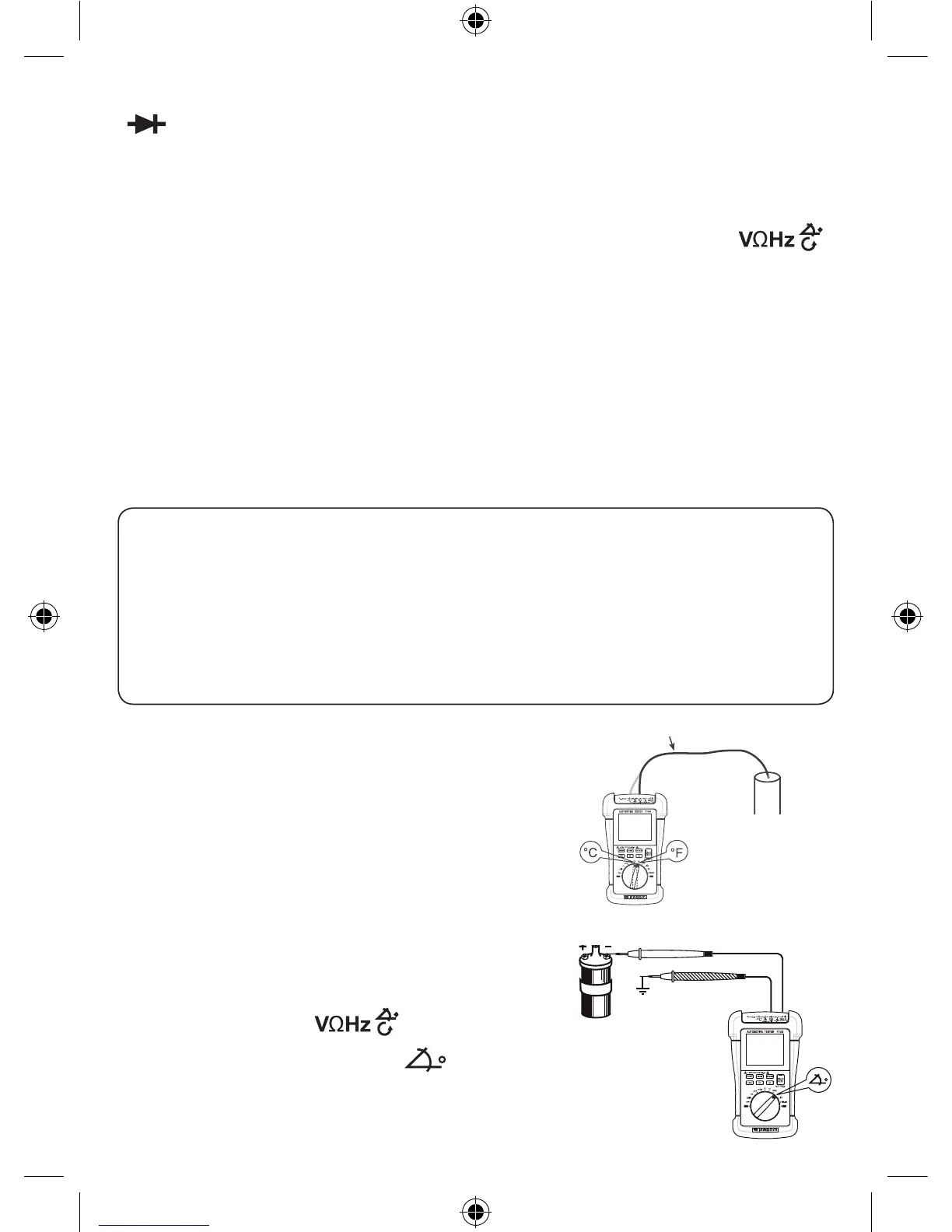

Měření teploty (obrázek 5)
1. Připojte záporný kolík
„
-
“
termoelektrického článku typu K
ke svorce
„COM“
a kladný kolík
„+“
termoelektrického článku
typu K ke svorce
„A°C°F“.
2. Nastavte otočný přepínač do polohy °C nebo °F.
3. Přiložte konec termoelektrického článku k měřenému
předmětu.
4. Vyčkejte na stabilizaci naměřené hodnoty a přečtěte ji na
displeji.
Měření úhlu sepnutí kontaktů rozdělovače
(obrázek 6)
1. Připojte černý zkoušecí kabel ke svorce
„COM“
a červený
zkoušecí kabel ke svorce „ “. (Poznámka: Polarita
červeného kabelu je kladná
„+“.
)
2. Nastavte otočný přepínač do polohy .
3. Tisknutím tlačítka
„SELECT“
nastavte počet válců
měřeného motoru. (Měřicí přístroj zobrazuje počet válců před
symbolem „CYL“.)
POZNÁMKA :
V zájmu prevence možného poškození měřicího přístroje a jiného zařízení mějte
na zřeteli, že i když je vlastní měřicí přístroj konstruován pro provozní teploty -20° C až +1000° C
(tj. -40° F až 18320° F), je termoelektrický článek typu K dodávaný s teploměrem konstruován pro
maximální teplotu 2500° C. Pro teploty mimo tento rozsah použijte termoelektrický článek s vyšší
maximální teplotou.
Termoelektrický článek typu K, který se dodává s měřicím přístrojem, je bezplatným doplňkem a
nikoli profesionálním zařízením. Proto jej lze používat pouze pro méně důležitá orientační měření.
Pro přesné měření použijte profesionální termoelektrický článek.
Obrázek 6
Zapalovací cívka
Zem
Termoelektrický článek typu K
Objekt
Obrázek 5
