163

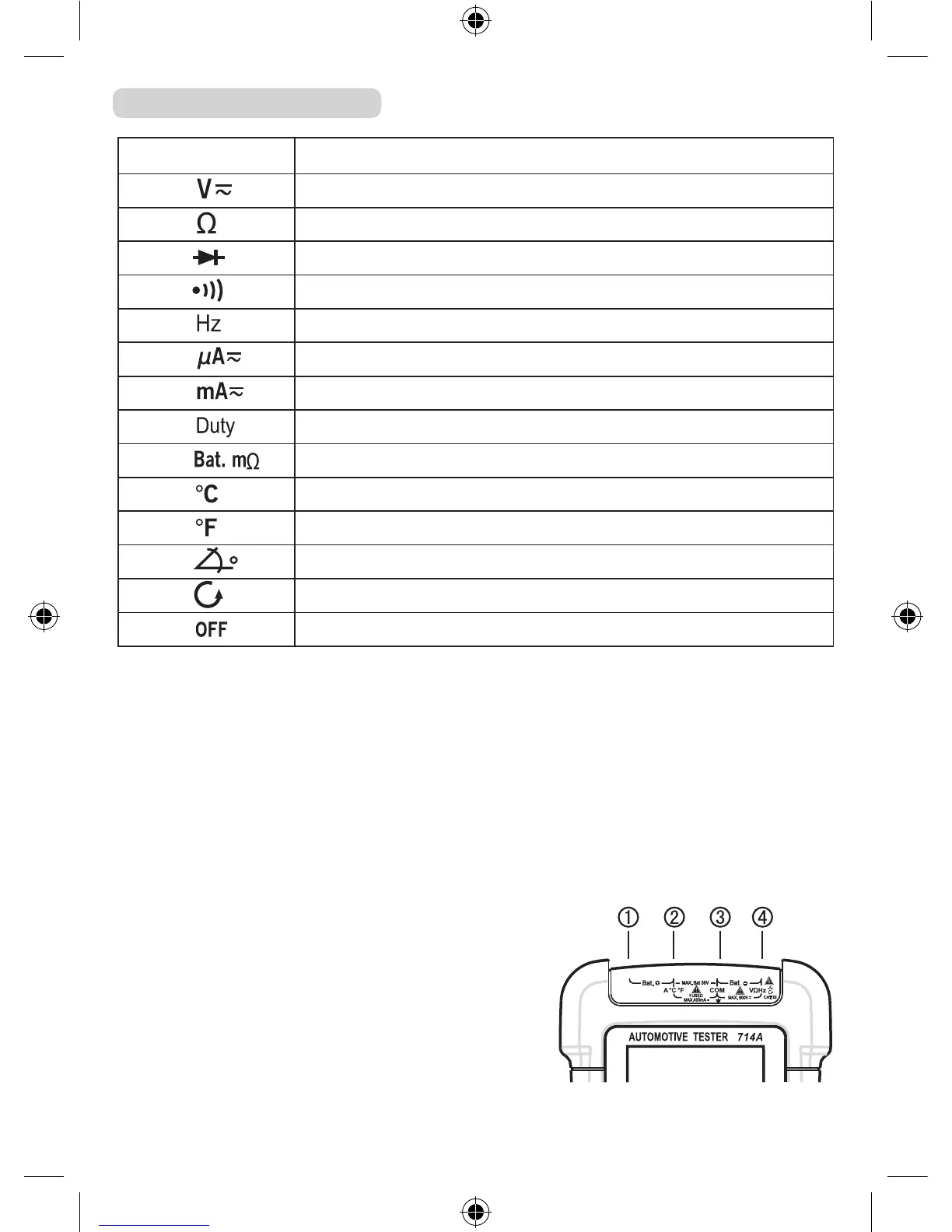

SIMBOLURI
Poziţia comutatorului Funcţia de măsurare
Tensiunea în curent alternativ de la 0 V la 600 V. - Tensiunea în curent continuu de la 0 V la 600 V.
Ohmi de la 0 la 40 M.
Testarea diodelor. La peste 2 V, se va aşa simbolul „OL”.
Vericarea continuităţii - Buzerul porneşte la < 30 şi se opreşte la > 50.
Frecvenţa de la 1 Hz la 400 kHz
CA sau CC µA de la 0 µA la 4.000 µA
CA sau CC mA de la 0 mA la 400 mA
Ciclul de funcţionare de la 5% la 95%
Rezistenţa internă a bateriei de la 0 mΩ la 4.000 mΩ.
Grade Celsius de la –20°C la 1.000°C.
Temperatura în grade Fahrenheit de la –40°F la 1.832°F
Unghiul de închidere
Măsurarea vitezei de rotaţie între 250 RPM şi 40 kRPM
Oprirea aparatului
Instrucţiuni privind borna de intrare
➀ Bornă de intrare pozitivă pentru tensiunea eşantionată, pentru măsurarea rezistenţei interne a bateriei.
Aceasta trebuie conectată la borna pozitivă a bateriei vehiculului pe care doriţi să o testaţi.
➁Bornă de intrare pentru măsurarea curentului < 400 mA. Bornă de intrare pozitivă pentru termocuplul
tip K, pentru măsurarea temperaturii. Bornă de ieşire a curentului de testare pentru măsurarea rezistenţei
interne a bateriei. Aceasta trebuie conectată la borna pozitivă a bateriei de vehicul pe care doriţi să o testaţi.
➂Bornă de intrare negativă pentru termocuplul tip K, pentru măsurarea temperaturii. Bornă de intrare a
curentului de testare pentru măsurarea rezistenţei interne a bateriei. Aceasta trebuie conectată la borna
negativă a bateriei de vehicul pe care doriţi să o testaţi.
Bornă comună (retur) pentru celelalte măsurători.
➃ Bornă de intrare pentru măsurarea tensiunii, continuităţii,
rezistenţei, diodelor, frecvenţei, vitezei de rotire şi a unghiului
de închidere. Bornă de intrare negativă pentru tensiunea
eşantionată, pentru măsurarea rezistenţei interne a bateriei.
Aceasta trebuie conectată la borna negativă a bateriei de vehicul
pe care doriţi să o testaţi.
