Для замены батарей снять винты на крышке батареи, снять крышку и заменить отработанный батареи новыми батареями
такого же типа (AA или эквивалент). Установить крышку батареи и винты на место.
В данном приборе используется один плавкий предохранитель:
F 400 мА/690 В, быстродействующий, мин. номинал прерывания 20000 А, Ø10X38 мм
Для замены предохранителя снять винты на задней крышке, осторожно сдвинуть заднюю крышку и заменить
перегоревший предохранитель новым с такими же номинальными характеристиками. Установить заднюю крышку и все
винты на место.
ПРИЛОЖЕНИЕ
Когда прибор не используется, диагностические концы можно обмотать вокруг прибора следующим образом:
1.
Вставить штекер черного диагностического вывода в гнездо "COM", штекер красного вывода – в гнездо " ".
2. Обмотать выводы вокруг прибора против часовой стрелки.
3. Проложить диагностические выводы в желобке на нижней стороне прибора (см. вид снизу) и вставить щупы выводов в
скобы для щупов.
ПРИНАДЛЕЖНОСТИ
Руководство: 1 шт.
Диагностические выводы с зажимом: 1 комплект (для измерений внутреннего сопротивления аккумулятора)
Обычные диагностические выводы: 1 комплект
В ПОДАРОК
Термопара типа К: 1 шт.

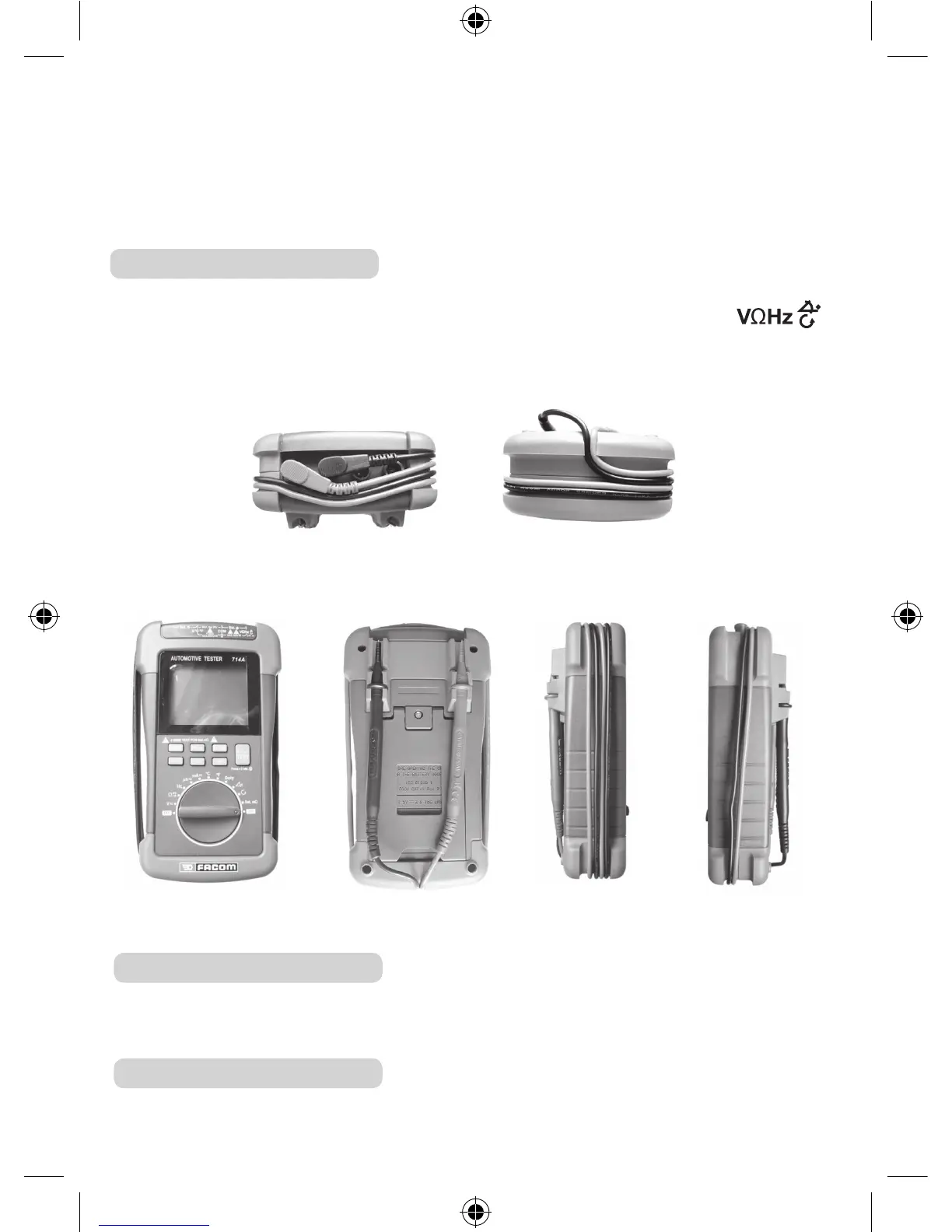

Вид сверху
Вид снизу
Вид спереди
Вид сзади Вид справа
Вид слева
