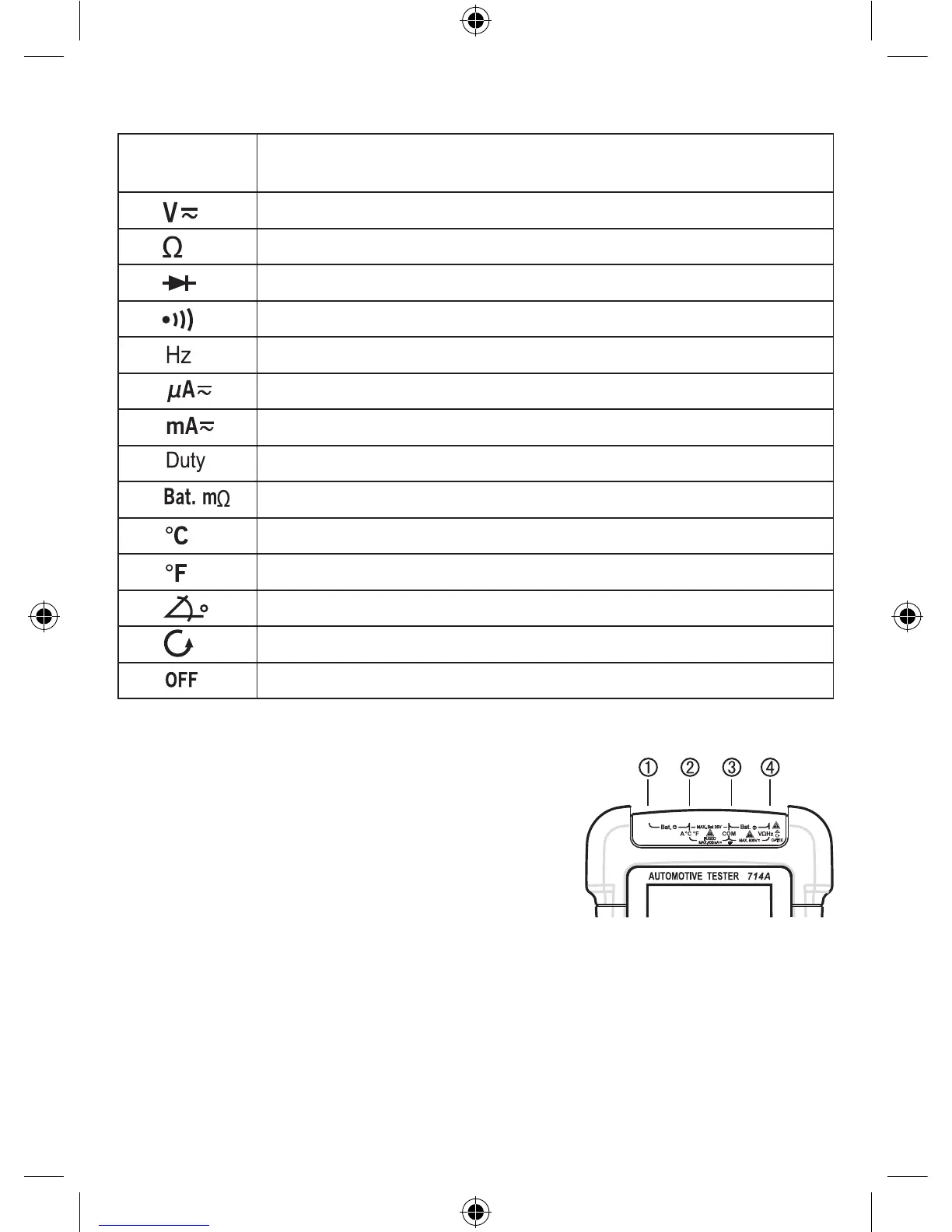

Zie voor meer details over de keuzeschakelaar voor de functie en de groep Figuur 1 en Tabel 1.
Positie van de
keuzeschakelaar
Type meting
Ohmvan0Ωtot40MΩ.
Diodetest weergegeven aanduiding "0L" boven 2 V.
Continuïteitstest Het geluidssignaal laat een pieptoon horen onder 30 Ωenblijftstilboven50Ω.
Frequentie van 1 Hz tot 400 kHz
Sterktewissel-ofgelijkstroomMAvan0MAtot4000MA
Sterktewissel-ofgelijkstroommAvan0mAtot400mA
Uitvoeringscyclus van 5% tot 95%
Interne weerstand van de accu van 0 mΩ tot 4000 mΩ.
GradenCelsiusvan-20°Ctot1000°C.
GradenFahrenheitvan-4°Ftot1832°F
Nokhoek
Metingvanhetmotortoerental(tr/min)van250tr/mintot40000tr/min
Uitschakeling van de multimeter
Misehorstensiondumultimètre
Gebruiksinstructies voor de ingangsklemmen
➀Positieve ingangsklem voor de meetspanning van de interne weerstand van de accu.
Deze moet aangesloten worden op de plusklem van de accu van het te testen voertuig.
➁Ingangsklem voor het meten van stroomsterkten van < 400 mA. Positieve
ingangsklem voor het thermokoppel van type K voor temperatuurmetingen.
Uitgangsklem van de teststroom voor metingen van de interne weerstand van de accu,
deze moet aangesloten worden op de plusklem van de accu van het te testen voertuig.
➂Negatieve ingangsklem van het thermokoppel van type K voor temperatuurmetingen. Ingangsklem van de teststroom voor
metingen van de interne weerstand van de accu, deze moet aangesloten worden op de minklem van de accu van het te testen voertuig.
Gemeenschappelijkeklem(retour)voordeanderemetingen.
➃Ingangsklem voor het meten van spanning, continuïteit, weerstand, diode, frequentie, motortoerental en nokhoek. Negatieve
ingangsklem van de testspanning voor metingen van de interne weerstand van de accu, deze moet aangesloten worden op de minklem
van de accu van het te testen voertuig.
