Facom 714A - Page 61

61

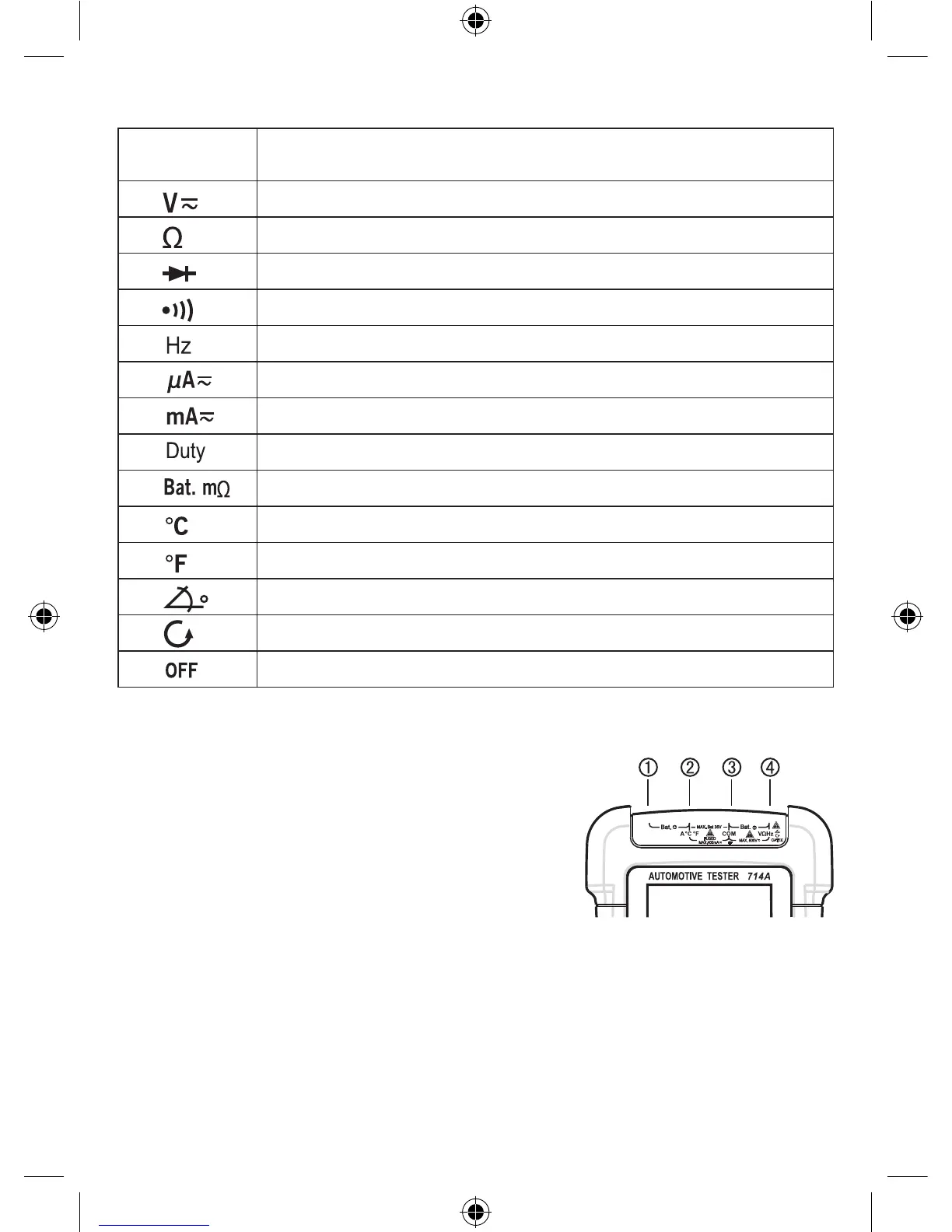

Para una información más detallada sobre el conmutador de función/rango, ver la figura 1 y la tabla 1.
Posición
del conmutador
Función de medición
TensióndeCAde0Va600V.TensióndeCCde0Va600V.
Ohmiosde0a40MΩ.
Pruebadediodo.Muestra"OL"porencimade2V.
Prueba de continuidad. El zumbador se enciende a < 30 y se apaga a > 50.
Frecuencia de 1 Hz a 400 KHz
µA de CA o CC de 0 µA a 4000 µA
mA de CA o CC de 0 mA a 400 mA.
Ciclodetrabajode5%a95%
Resistenciainternadelabateríade0ma4000m.
GradosCelsiusde-200Ca10000C.
Temperatura en Fahrenheit de -40 F a 18320 F
El ángulo de leva
MedicióndeRPMde250RPMa40000RPM
Apagado del medidor
Instrucción del terminal de entrada
➀Terminalde entrada positivo de latensión muestreada para la medición dela
resistenciainternadelabatería.Sedebeconectaralterminalpositivodelabateríaque
sedebeprobardelvehículo.
➁Terminal de entrada para las mediciones de corriente < 400 mA. Terminal de
entrada positivo del termopar tipo K para las mediciones de temperatura. Terminal
de salida de la corriente de prueba para las mediciones de resistencia interna de la
batería,sedebeconectaralterminalpositivodelabateríaquesedebeprobardel
vehículo.
➂Terminal de entrada negativo del termopar tipo K para las mediciones de temperatura. Terminal de entrada de la corriente de
pruebaparalasmedicionesderesistenciainternadelabatería,sedebeconectaralterminalnegativodelabateríaquesedebeprobar
delvehículo.Terminalcomún(retorno)paralasdemásmediciones.
➃Terminaldeentradaparalasmedicionesdetensión,continuidad,resistencia,diodo,frecuencia,RPMyleva.Terminaldeentrada
negativodelatensiónmuestreadaparalasmedicionesderesistenciainternadelabatería,sedebeconectaralterminalnegativodela
bateríaquesedebeprobardelvehículo.
