FALMEC Move User Manual

22
DESCARGA DE HUMOS
CAMPANA DE EVACUACIÓN EXTERNA EXTRACTORA
En esta versión, los humos y vapores son canalizados hacia el
ambiente exterior a través del tubo de descarga.
Para ello, el racor de salida de la campana debe conectarse.
mediante un tubo, a una salida externa.
El tubo de salida debe tener:
• un diámetro no inferior al del racor de la campana.
• una ligera inclinación hacia abajo (caída) en los tramos horizontales para evi-
tar que la condensación uya hacia el motor.
• el número mínimo indispensable de codos.
• la longitud mínima indispensable para evitar vibraciones y reducir la capaci-
dad aspirante de la campana.
Es necesario aislar la tubería si pasa a través de ambientes fríos.
Para impedir retornos de aire desde el exterior, hay una válvula de no-retorno
en presencia de motores con 500 CFM o superiores.
CAMPANA DE RECIRCULACIÓN INTERNA FILTRANTE
En esta versión, el aire pasa a través de los ltros de carbón
activo para ser puricado y reciclado en el ambiente.
Controle que los ltros de carbón activo estén montados en
la campana; si no es así, móntelos tal como se indica en las
instrucciones de montaje.
En esta versión, la válvula de no-retorno no debe estar montada; des-
móntela si está presente en el racor de salida del aire del motor.
INSTRUCCIONES DE MONTAJE
parte reservada al personal cualicado
La campana puede instalarse en diferentes conguraciones.
Las fases de montaje generales valen para todas las instalaciones,
mientras que para la instalación especíca deben seguirse las indi-
caciones precisas correspondientes.
FUNCIONAMIENTO
CUÁNDO HAY QUE ENCENDER LA CAMPANA?
Encienda la campana al menos un minuto antes de comenzar a cocinar para
transportar los humos y vapores hacia la supercie de aspiración.
Cuando nalice la cocción, deje en funcionamiento la campana hasta que se
aspiren todos los vapores y los olores; con la función Temporizador, es posible
congurar el apagado automático de la campana después de 15 minutos de
funcionamiento.
QUÉ VELOCIDAD SELECCIONAR?
I velocidad: mantiene el aire limpio con bajos consumos de energía eléctrica.
II velocidad: condiciones normales de uso.
III velocidad: presencia de olores fuertes y de vapores.
IV velocidad: eliminación rápida de olores y vapores.
CUÁNDO LAVAR O CAMBIAR LOS FILTROS?
Los ltros metálicos deben lavarse cada 30 horas de uso.
Los ltros de carbón activo deben sustituirse cada 3-4 meses en función del uso
de la campana.
Para más detalles, consulte el cap. “MANTENIMIENTO”.

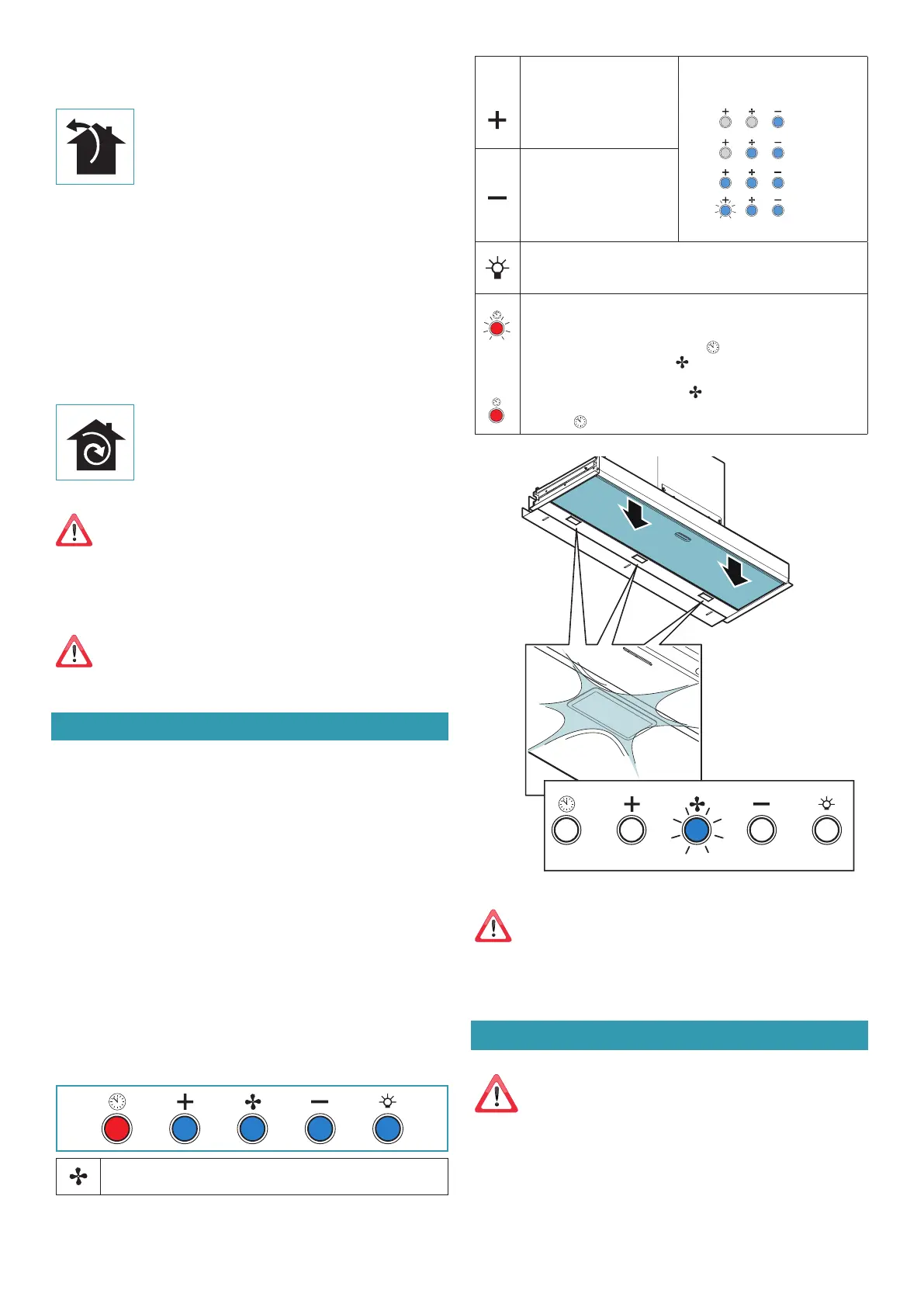

PANEL DE MANDOS ELECTRÓNICO
Motor ON/OFF
Cuando arranca, la velocidad es 1.
Aumento de la velocidad
de 1 a 4
La velocidad 4 se activa solo
por algunos minutos, des-
pués de activa la velocidad 3.
Los led presentes en los botones
indican las velocidades:
Velocidad 1
Velocidad 2
Velocidad 3
Velocidad 4
(led "+" intermitente)
Reducción de la velocidad
de 4 a 1
Encendido / Apagado luz
Impulso breve: encendido y apagado de la luz
Impulso largo: cambio de tono de la luz de 2700K - 5600K
TIMER (Led rojo intermitente)
Apagado automático tras 15 min.
La función se desactiva (Led rojo apagado) si:
- Se presiona otra vez la tecla TIMER ( ).
- Se presiona la tecla ON/OFF (
).
ALARMA FILTROS (Led rojo jo (
) o)
Mantenimiento de los ltros antigrasa tras unas 30 horas de uso.
Presione ( ) durante 3 segundos para poner a cero el contador.
Si el panel de mandos está totalmente inactivo, antes de contactar
con el servicio de asistencia técnica, corte temporalmente (unos
5”) la alimentación eléctrica al electrodoméstico, en lo posible, a
través del interruptor general, para restablecer el funcionamiento normal.
Si este procedimiento no resulta ecaz, póngase en contacto con el servi-
cio de asistencia técnica.
MANTENIMIENTO
Antes de realizar cualquier tipo de limpieza o de mantenimiento,
desconecte el equipo desenchufándolo o usando el interruptor
general.
No deben utilizarse detergentes que contengan sustancias abrasivas, áci-
das o corrosivas ni paños con supercies rugosas.
Un mantenimiento constante asegura un buen funcionamiento y un óptimo
rendimiento a lo largo del tiempo. Preste especial atención a los ltros metálicos
antigrasa: la limpieza frecuente de los ltros y de sus soportes asegura que en la
campana no se acumulen grasas inamables.

FALMEC Move Specifications

General

Motor power	215 W
Connected load	280 W
AC input voltage	220 - 240 V
AC input frequency	50 - 60 Hz
Energy efficiency scale	A+++ to D
Annual energy consumption	67 kWh
Noise level	62 dB
Pressure (Pa)	500
Number of speeds	4
Type of extraction	-
Noise level (low speed)	49 dB
Maximum extraction power	800 m³/h
Noise level (medium speed)	56 dB
Grease filtering efficiency class	C
Minimum distance from electric hob	520 mm
Removable filter	Yes
Number of filters	4 pc(s)
Grease filter type	Metal
Type	Built-in
Product color	Black
Exhaust connection diameter	150 mm
Bulb power	1.2 W
Number of bulbs	3 bulb(s)
Package depth	465 mm
Package width	1295 mm
Package height	410 mm
Package weight	24100 g

Weight and Dimensions

Depth	277 mm
Width	1161 mm
Weight	20000 g
Height (max)	696 mm
Height (min)	336 mm
Height without chimney	73 mm
