Feig Electronic ID MAX50.10-E - Kommunikationsverbindung zum ID CPR50.10-E; Spannungsversorgung des ID CPR.I;O-A

OBID
®
classic-pro Montage ID MAX50.10-xE
FEIG ELECTRONIC GmbH Seite 16 von 39 M90802-1de-ID-B-FCC.doc
D E U T S C H
4.1.5.3. Kommunikationsverbindung zum ID MAX50.10-E
Die Ansteuerung des externen I/O Moduls erfolgt über eine verschlüsselte, serielle Schnittstelle.
Die Kommunikationsverbindung zum Reader ID MAX50.10-E wird über die Anschlüsse RxD (Pin3)
und TxD (Pin4) hergestellt.

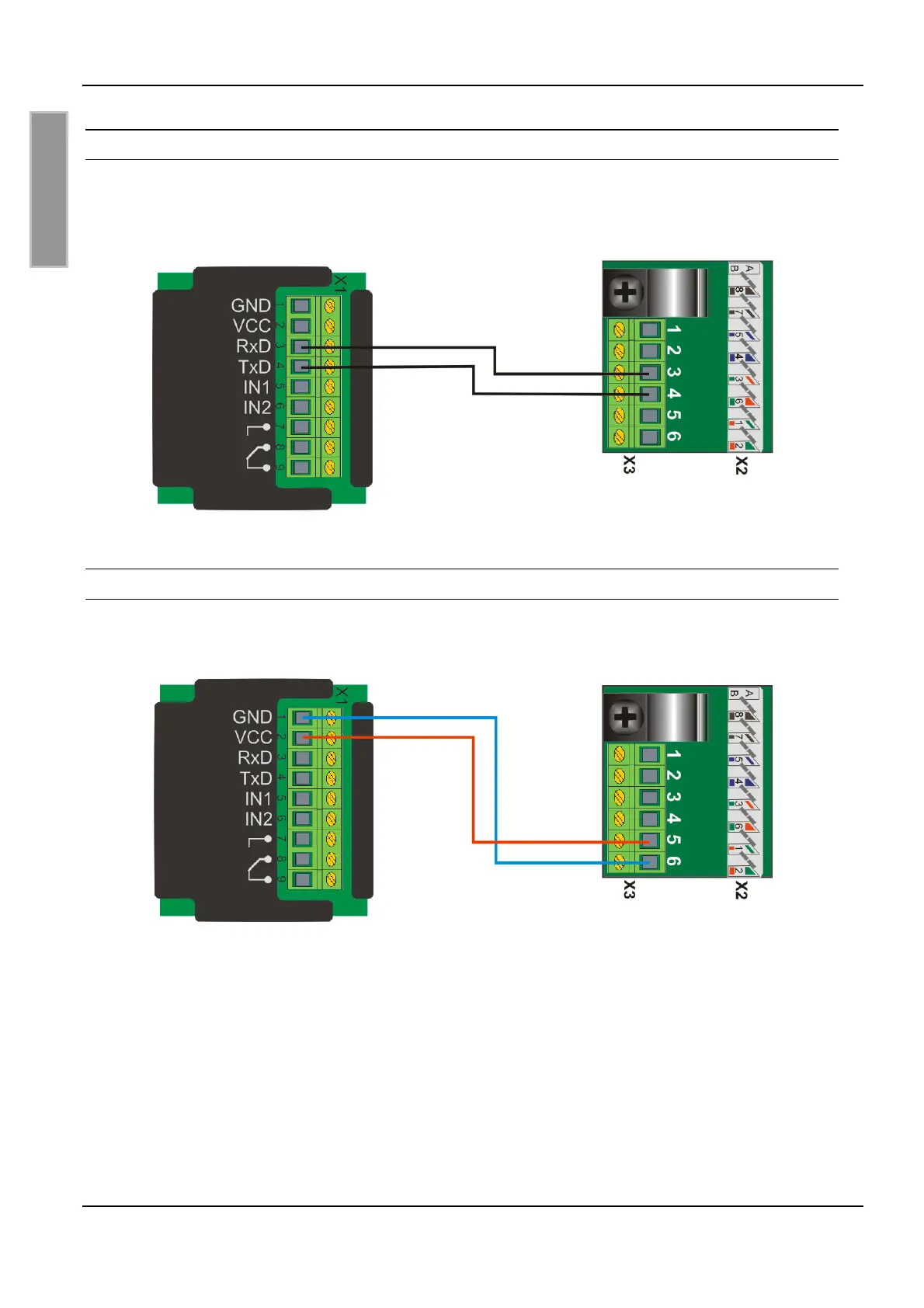

Abbildung 9: Kommunikationsverbindung zum Reader ID MAX50.10-E
4.1.5.4. Spannungsversorgung des ID CPR.I/O-A
Die Spannungsversorgung des externen I/O Moduls erfolgt ausschließlich über den Reader
ID MAX50.10-E über die Anschlüsse VCC (+) und GND (-).
Abbildung 10: Spannungsversorgung des ID CPR.I/O-A
