Feig Electronic ID MAX50.10-E - Abmessungen

OBID
®
classic-pro Montage ID MAX50.10-xE
FEIG ELECTRONIC GmbH Seite 21 von 39 M90802-1de-ID-B-FCC.doc
D E U T S C H
5.5. Abmessungen
X1
1
84,2 mm
84,2 mm
60,0 mm
60,0 mm
77,7 mm
56,8 mm
60,0 mm
28,4 mm
28,4 mm
77,7 mm

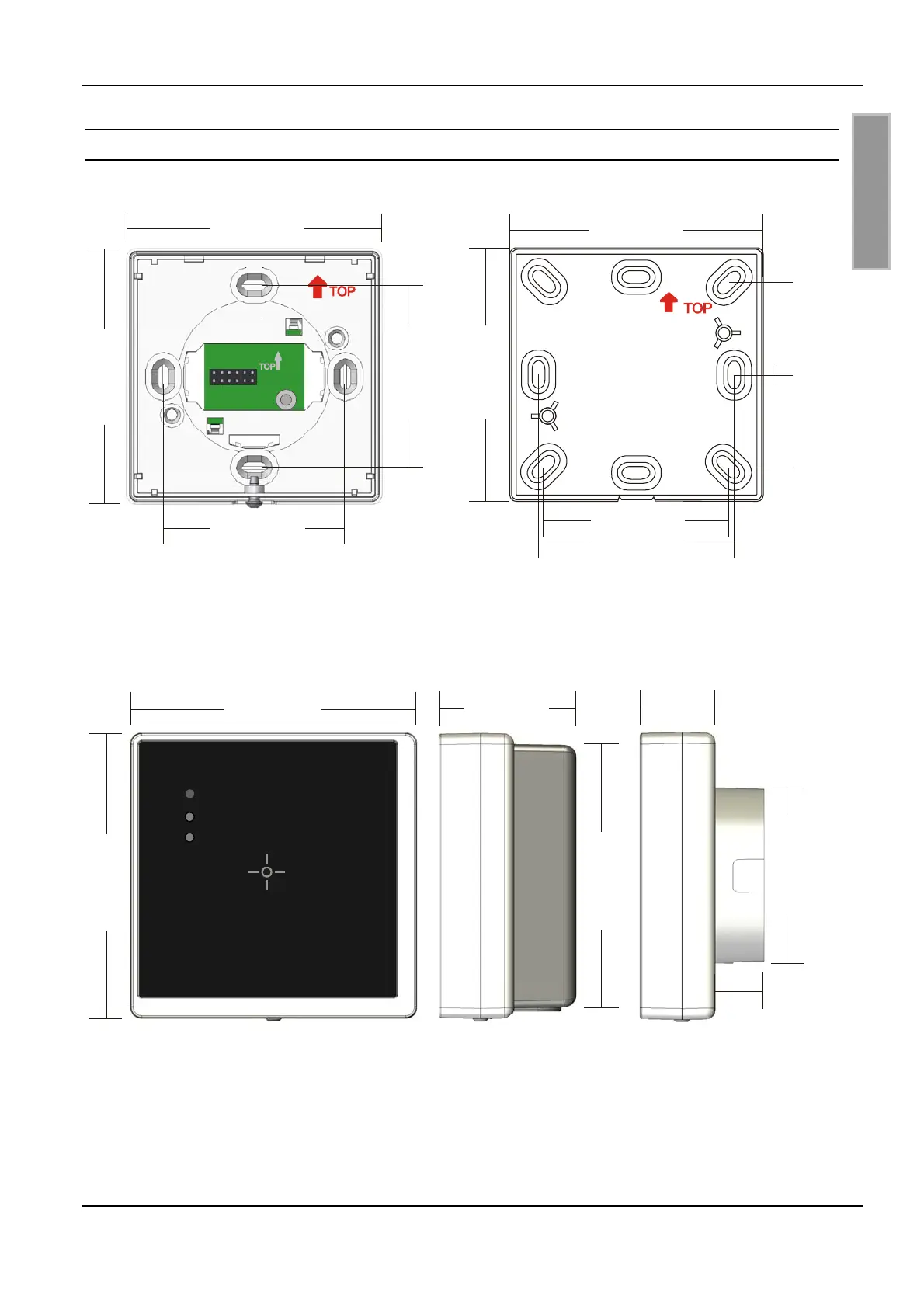

Abbildung 11: Unterputzgehäuse
Befestigungsmasse
Abbildung 12: Aufputzadapter
Befestigungsmasse
84,2 mm
84,2 mm
77,7 mm
40 mm
22 mm
51,5 mm
14,0 mm
Abbildung 13: Gehäuseabmessungen
