4. Montage und Anschluss
Der Leser ist für die Wandmontage auf 60 mm Unterputzdosen oder für Aufputzmontage vorgese-
hen.
HINWEISE:
• Der Reader sollte nicht direkt auf leitende Materialien wie Metallflächen, Metallgitter (Ar-
mierung) oder metallisierte Oberflächen montiert werden, da diese Flächen eine Reduzie-
rung der Lesereichweite bewirken..
Bei der Montage auf Metalloberfläche sollte die Montage mit dem Aufputzadapter erfol-
gen, damit ein ausreichender Abstand zwischen Leser und Metalloberfläche hergestellt
ist.
• Beim Einbau des Readers in einen Metallrahmen ist darauf zu achten , dass ein Min-
destabstand vom ca. 25mm zum Reader eingehalten wird.
• Geschlossen Metallrahmen müssen an einer Stelle unterbrochen werden.
• Der räumliche Abstand zu benachbarten Lesern gleicher Bauart sollte 30 cm nicht unter-
schreiten.
• Vor der endgültigen Installation sollte der geplante Installationsort auf seine Tauglichkeit
geprüft werden.
X1
1

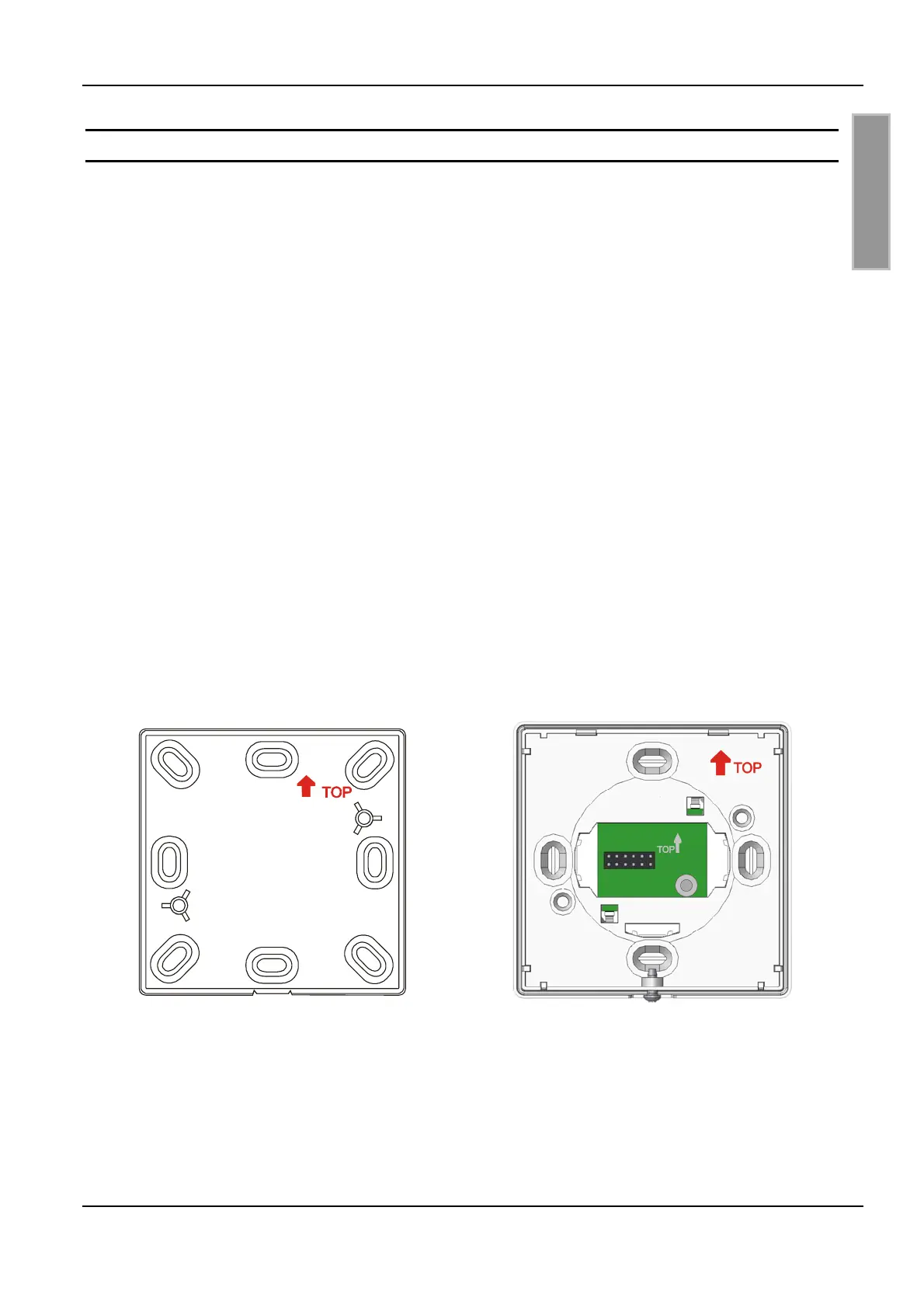

Abbildung 2: Aufputzadapter
Montageausrichtung,
(⇑ TOP) nach oben
Abbildung 3: Unterputzgehäuse
Montageausrichtung,
(⇑ TOP) nach oben
