Handbuch MWD BPC
FEIG ELECTRONIC GmbH Seite 9 von 23 MWD BPC_Handbuch_mehrsprachig_1.doc
5.2 Montage des Haltewinkels
Der Haltewinkel ist für Wand- und Deckenmontage geeignet.
4,5 mm (1.77 inch) 4,5 mm (1.77 inch)8,0 mm (3.14 inch)
Ø4,5 mm (1.77 inch)
54,0 mm (21.25 inch)
38,0 mm (14.96 inch)
19,0 mm (7.48 inch)
100,0 mm (39.37 inch)
44,0 mm (17.32 inch)

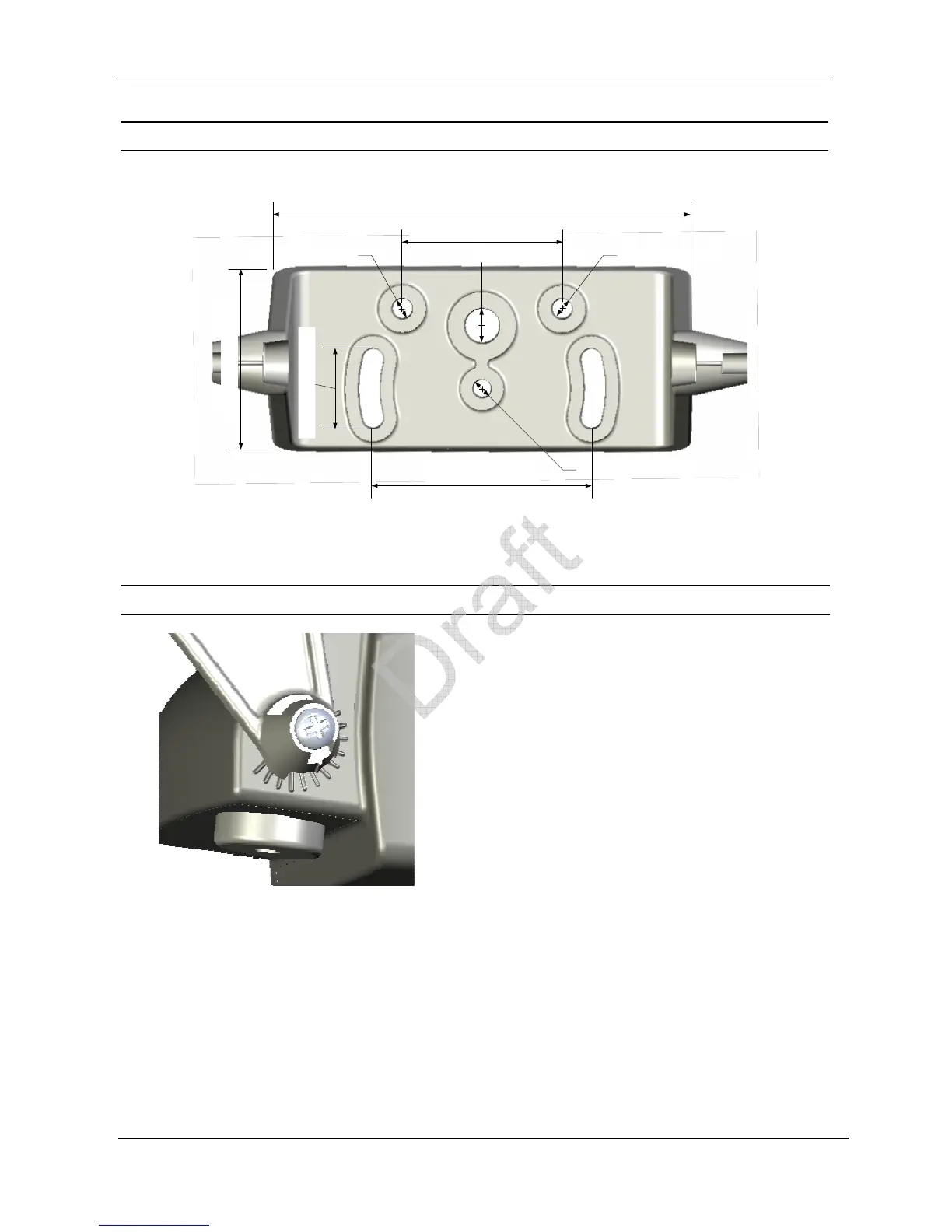

Abbildung 1: Haltewinkel
5.3 Montage des Bewegungsmelder-Gehäuses
Abbildung 2: Befestigungsschraube und
Winkelteilung
Nach der Montage des Haltewinkels ist das
Bewegungsmelder-Gehäuse am Montagewinkel
mit den beiliegenden Schrauben zu befestigen.
 Die am Gehäuse des Bewegungsmelders
angebrachte Winkelteilung in 15°-Schritten hilft
bei der genauen Ausrichtung des Gerätes.
Maximal kann der Winkel um 180° gedreht
werden.
