3 Abmessungen und Montage
Der Reader ist für den Betrieb auf einer ebenen Oberfläche (z.B. Tisch) oder zur Montage hinter
oder unter einer Montageplatte (nicht metallisch) im Innenbereich konzipiert.
Für den Betrieb auf einer ebenen Oberfläche befinden sich Gummifüße auf der Unterseite der An-
tenne.
Die Montage hinter oder unter einer Montageplatte erfolgt über Döme, die durch Bohrungen im
Gehäuseunterteil angedeutet sind.
Die Oberfläche der Acrylglasplatte ist mit einer Folie geschützt um Kratzer wäh-
rend des Transports und der Installationsarbeiten zu verhindern. Nach der Installa-
tion kann die Schutzfolie, beginnend an einer Ecke, vorsichtig abgezogen werden.
3.1 Abmessungen
Die Außenmaße und die Position der Befestigungsdurchbrüche des Shielded Pad-Readers sind in
folgender Abbildung dargestellt:
Alle Maße in mm (inch):
376,2 (14,81)
275,7 (10,85)
280 (11,02)
215 (8,46)
140 ( 5,51)42,8 (1,68)
240 (9,44)
6 x Ø 1,5 (0,06)

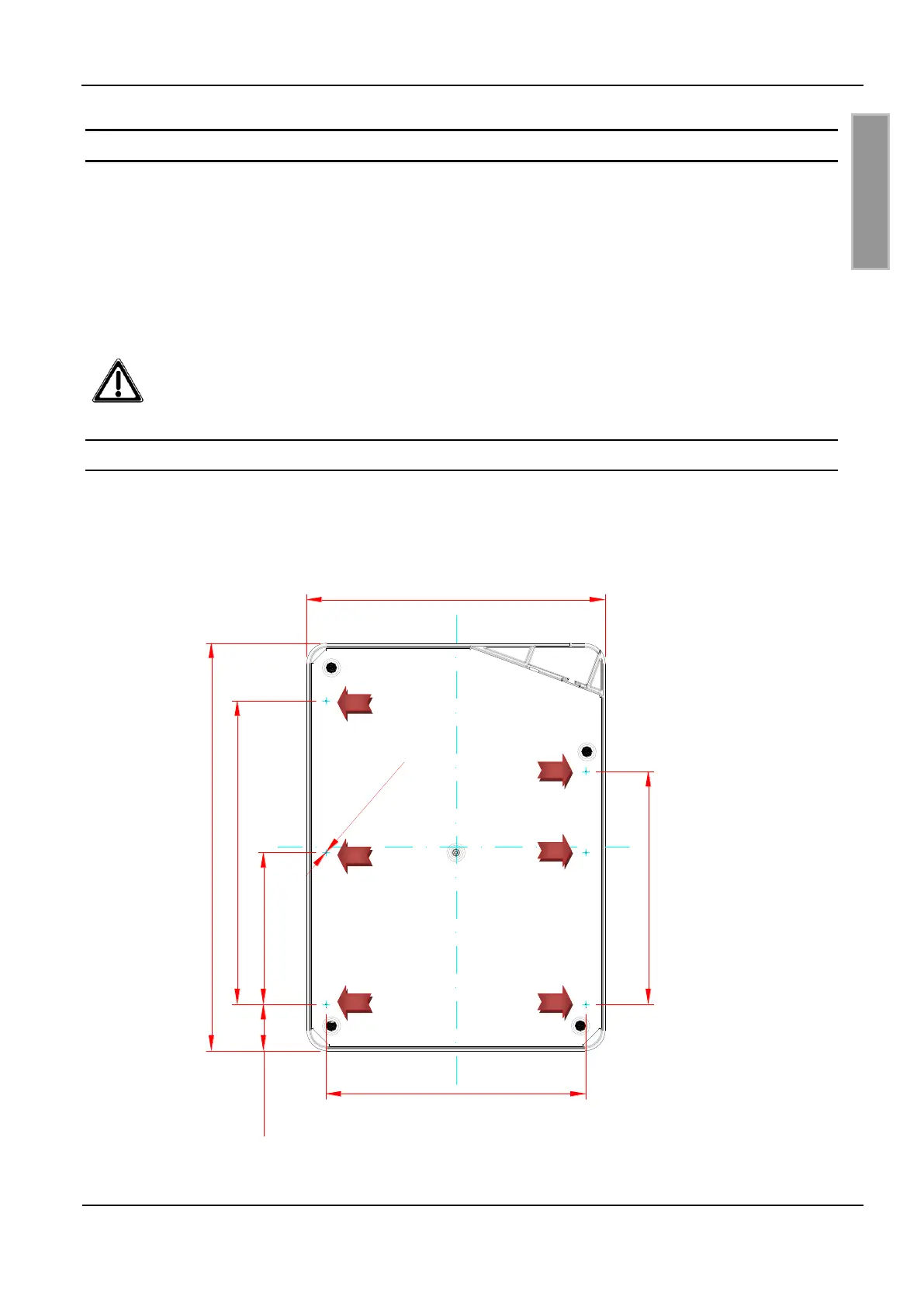

Abbildung 1: Außenmaße und Position der Befestigungsdurchbrüche (Unterseite)
