3.2 Montage unter dem Tisch
Für die Montage des Shielded Pad-Readers unter einer Tisch- oder Montageplatte sind zunächst
die Durchbrüche (max. 4,5mm Ø) herzustellen. Die Position für die Durchbrüche sind im
Gehäuseunterteil durch 1,5mm Ø Bohrungen angedeutet (siehe Abbildung 1).
Bohrungen an anderen Stellen können zur Zerstörung der Elektronik führen!

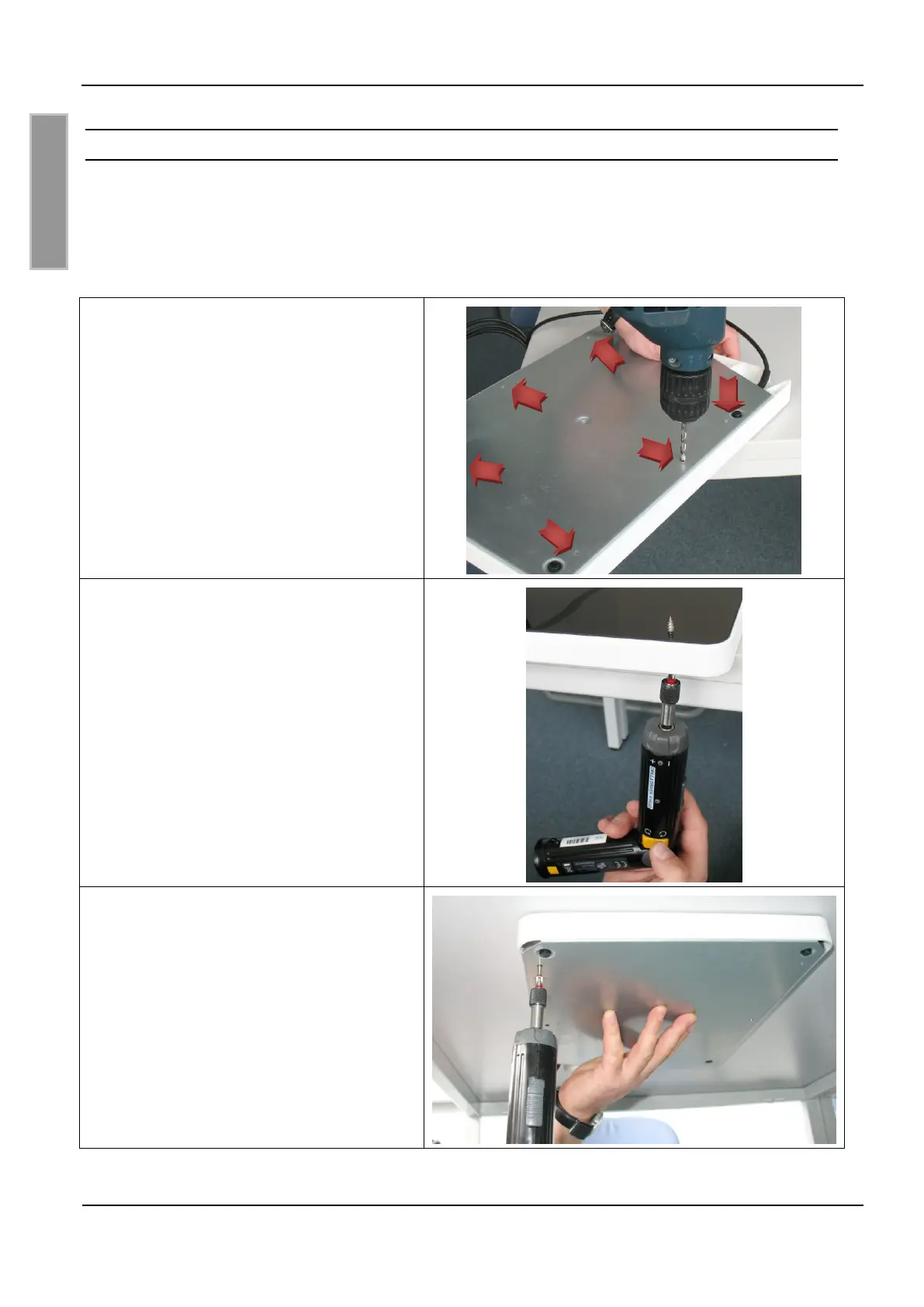

1. Mit einem 4,5mm Ø Metallbohrer kön-
nen an den vorgesehenen Befesti-
gungsdurchbrüchen (siehe Abbildung
1) bis zu 6 Bohrungen durchgeführt
werden. Im Normalfall sollten 4 Boh-
rungen ausreichend sein. Die Bohrun-
gen müssen von der Rückseite (Me-
tallplatte) der Antenne ausgeführt wer-
den und die Acrylglasplatte durchsto-
ßen.
2. Mit Hilfe von ca. 3-4mm Ø Holzschrau-
ben, die durch die Bohrung geführt
werden, kann die Antenne von unten
an die Tischplatte geschraubt werden.
Die Länge der Schrauben ist entspre-
chend der Tischplattenstärke zu di-
mensionieren, damit die Oberfläche der
Tischplatte nicht beschädigt wird.
Empfohlene maximale Schraubenlänge
= (Tischstärke - 5mm) + 27mm.
3. Die Antenne muss mit der Acrylglas-
platte nach oben ausgerichtet sein. Die
Tischplatte selbst darf nicht aus Metall
oder sonstigem elektrisch Leitfähigen
Material bestehen. Mit Hilfe eines
Akkuschraubers sollte die Antenne mit
4 Schrauben an die Tischplatte ge-
schraubt werden.
