- 12 -
S01 V2/2000 S1
Abb 27
Abb 26
S
K
L
A
F
S01-3.3)

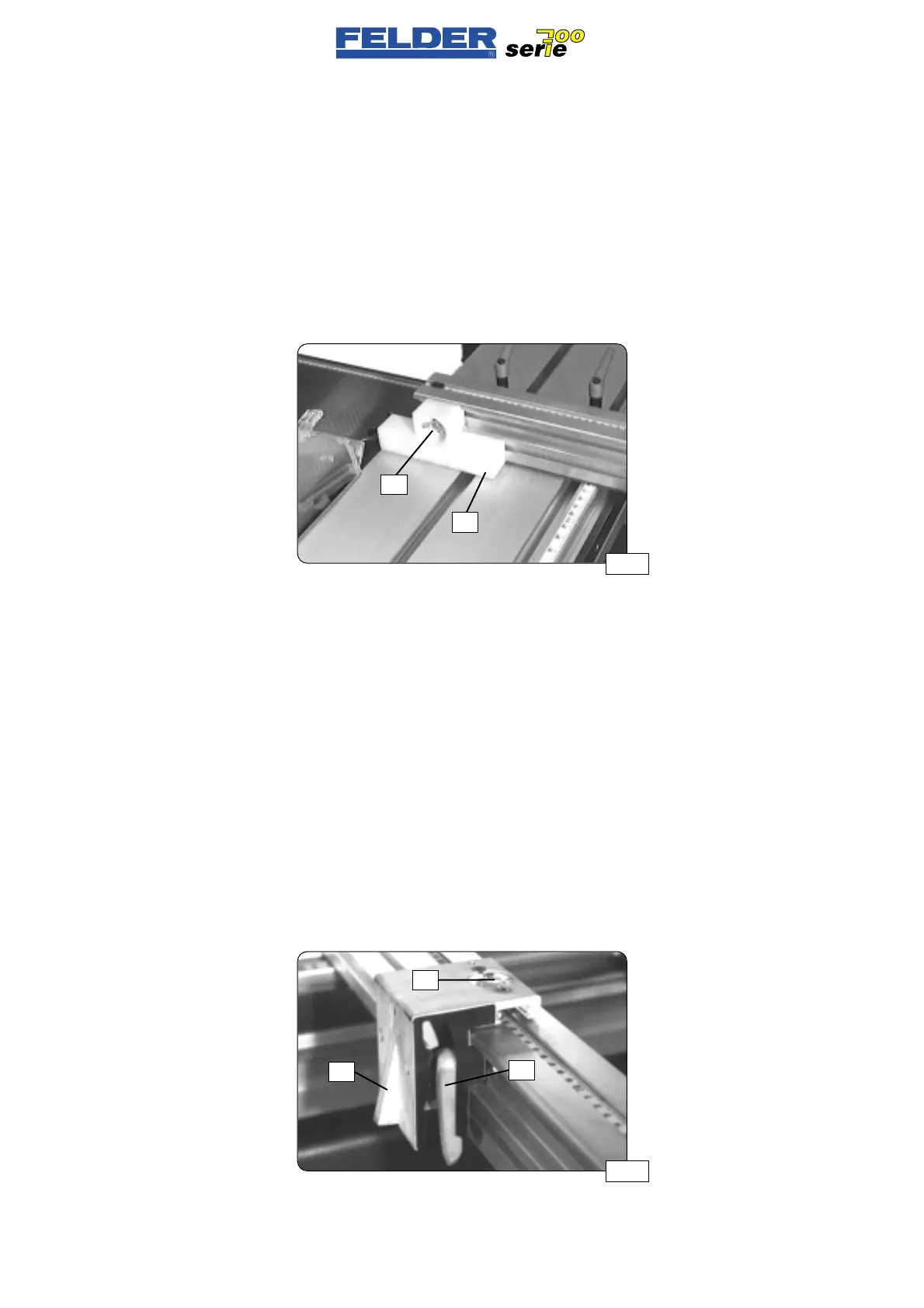

Splitterzunge
Der Ablänganschlag ist mit einer ver-
stellbaren Splitterzunge
S ausgestattet.
Die Splitterzunge immer bis auf einige
mm zum Kreissägeblatt hin verschie-
ben (Flügelmutter
F lösen).
Ist die Splitterzunge nach einiger Zeit
stark beschädigt, so muß diese ersetzt
werden. Der Einsatz kann auch aus
Holz nachgebaut werden.
Siehe Abb. 26
S01-3.4)
Queranschlag
Der Queranschlag ist stufenlos am
Ablänganschlag verschiebbar und
wird mit dem Klemmhebel
K geklemmt.
Die eingestellte Schnittbreite wird
durch die Linse
L abgelesen.
Es ist auf die korrekte Einstellung der
Ablängskala zu achten.
Siehe S01-3.5 Einstellen Ablängskala
Die Anschlagklappe
A ist gefedert,
sodaß sie beim Schneiden breiter Teile
hineingedrückt werden kann.
Siehe Abb. 27
S01-3.3)
Splinter tongue
The cross-cutting stop is equipped with
an adjustable splitter tongue
S.
Always slide the splitter tongue to wit-
hin several mm of the circular saw
blade (release wing nut
F).
If the splinter tongue is severely dama-
ged after some time, it must be repla-
ced. The insert can also be reprodu-
ced in wood.
Refer to fig. 26
S01-3.4)
Lateral stop
The lateral stop can be continuously
adjusted at the cross-cutting stop and
is locked with the clamping lever
K.
The cutting width setting can be read
through the lens
L.
Ensure that the cross-cutting scale is
correctly set.
See S01-3.5, “Setting the cross-cutting
scale”. The retracting stop
A is spring-
loaded, permitting it to be pressed in
when cutting broad items.
Refer to fig. 27
S01-3.3)
Linguetta antischegge
Il guidapezzo longitudinale è provvi-
sto di una linguetta antischegge rego-
labile
S.
Spostare sempre la linguetta anti-
schegge fino ad alcuni mm dalla lama
della sega circolare (allentare il dado
ad alette
F).
Se dopo un po’ di tempo la linguetta
fosse molto danneggiata, sostituirla. Il
pezzo può anche essere costruito in
legno.
Vedere fig. 26B
S01-3.4)
Guidapezzo trasversale
Il guidapezzo trasversale è regolabile
in modo continuo sul guidapezzo lon-
gitudinale ed è fissato con la leva di
serraggio
K.
La larghezza di taglio impostata può
essere letta tramite la lente
L.
Controllare che la scala longitudinale
sia impostata correttamente.
Vedere S01-3.5, Regolazione della
scala longitudinale. Il deflettore di
arresto
A è provvisto di molle, in
modo da poter essere premuto verso
l’interno durante il taglio di parti più
larghe.
Vedere fig. 27
