Felder CF 741 - Page 18

B05-2.3)
Platzbedarf CF 741

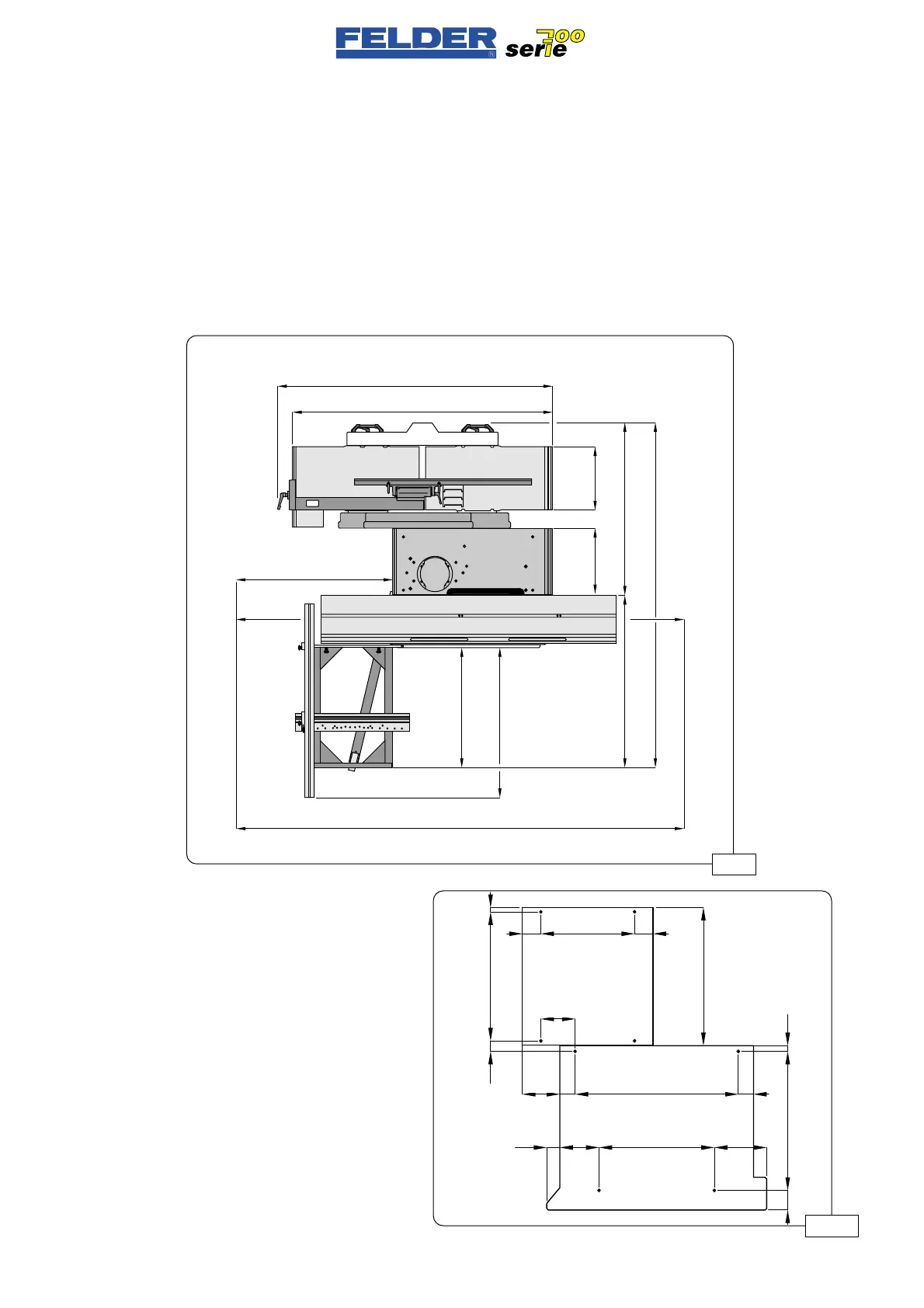

Benötigter Minimum- Platzbedarf:
Siehe Abb. 03
Nach Bedarf kann die Maschine auch
am Boden festgeschraubt werden.
Durchmesser der Befestigungsbohrun-
gen im Ständer: 11mm
Bohren der Befestigungslöcher
lt. Abb. 03A
B05-2.3)
Ingombro CF 741
Ingombro minimo necessario:
Vedere fig. 03
Se necessario la macchina può essere
anche fissata al pavimento.
Diametro dei fori di fissaggio nel
montante: 11 mm
Esecuzione dei fori di fissaggio
come da fig. 03A
- 6 -
B05 V1/00 S1
1783
1686
410434
795
2272
L=4400 / M=3040 / K=2200
1152
L=1470 / M=700 / K=286
1120
1300
Abb 03
43085
592
70 749
180 529
26638
48
634
85
157
172 70
90
60 240
20
Abb 03A
B05-2.3)
Dimensions of placement
CF 741
Required minimum space:
See fig. 03
The machine can also be bolted to the
floor if required.
Diameter of the mounting holes in the
stand: 11 mm
Drilling the securing holes
as per Fig. 03A
