B05-2.4)
Platzbedarf CF 741 S
Benötigter Minimum- Platzbedarf:
Siehe Abb. 04
Nach Bedarf kann die Maschine auch
am Boden festgeschraubt werden.
Durchmesser der Befestigungsbohrun-
gen im Ständer: 11mm
Bohren der Befestigungslöcher
lt. Abb. 04A
B05-2.4)
Ingombro CF 741 S
Ingombro minimo necessario:
Vedere fig. 04
Se necessario la macchina può essere
anche fissata al pavimento.
Diametro dei fori di fissaggio nel
montante: 11mm
Esecuzione dei fori di fissaggio
come da fig. 04A
- 7 -
B05 V1/00 S1
B05
434
1152
3208
XL=6880 / X=6050 / F=5370
1740
1233
1783
1686
410
XL=2720 / X=2320 / F=1970

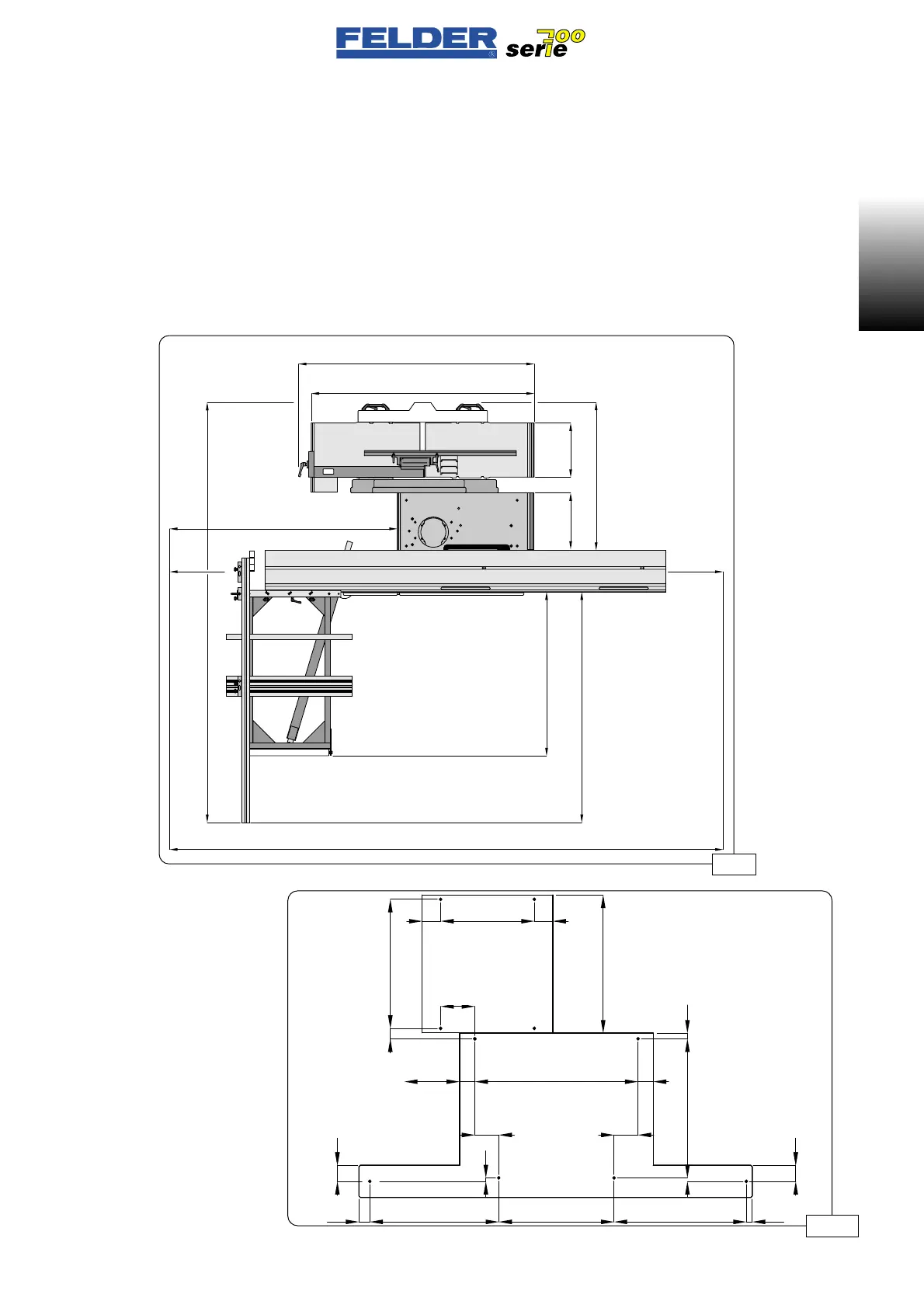

Abb 04
592
48
634
85 85
157
430
70 749
110
529
26638
592
27
74 74
50
253 70
110
607
16
16
Abb 04A
B05-2.4)
Dimensions of placement
CF 741 S
Required minimum space:
See fig. 04
The machine can also be bolted to the
floor if required.
Diameter of the mounting holes in the
stand: 11 mm
Drilling the securing holes
as per Fig. 04A
